7.92 x 57 mm /TIPOS - MUNICION.ORG

7.92 x 57 mm / 7.92 X 57JS / 7.9 X 57 / 8 X 57JS / 8 mm. Mauser / XCR 08 057 BGC 110/100

TIPOS DE BALA:
Alemanes / Españoles / Fogueo e inertes /Resto

INTRODUCCIÓN Y MARCAJES 0-E /MARCAJES F-K / MARCAJES L-P / MARCAJES Q-Z

Se muestran a continuación todos los tipos y variantes de este cartucho fabricados en España que hemos encontrado.

Se muestran los culotes para facilitar la identificación, pero si quiere identificar un marcaje en concreto, vaya a la página principal de marcajes de 7.92x57 .

TABLA DE TIPOS Y DENOMINACIONES DE CARTUCHOS ALEMANES CALIBRE 7.92X57 Y EL CÓDIGO DE COLORES PARA IDENTIFICARLAS. Tabla extraída de http://home.scarlet.be/p.colmant/792color.htm

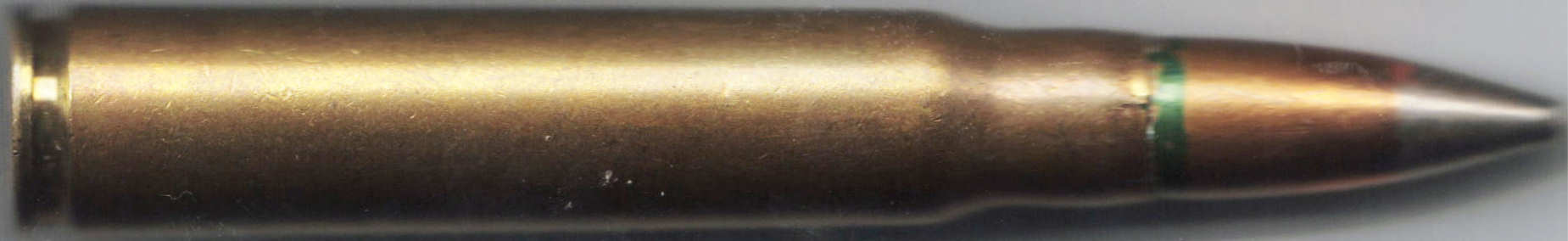

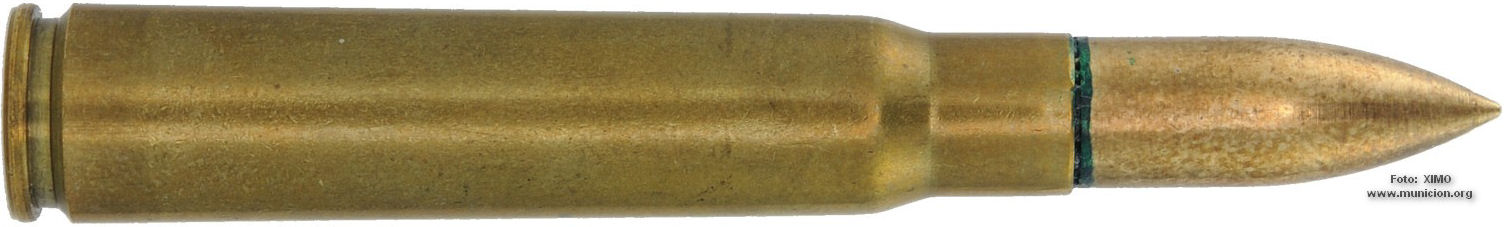

Cartucho experimental con bala de latón macizo, laca verde en ambas juntas. FOTO: XIMO

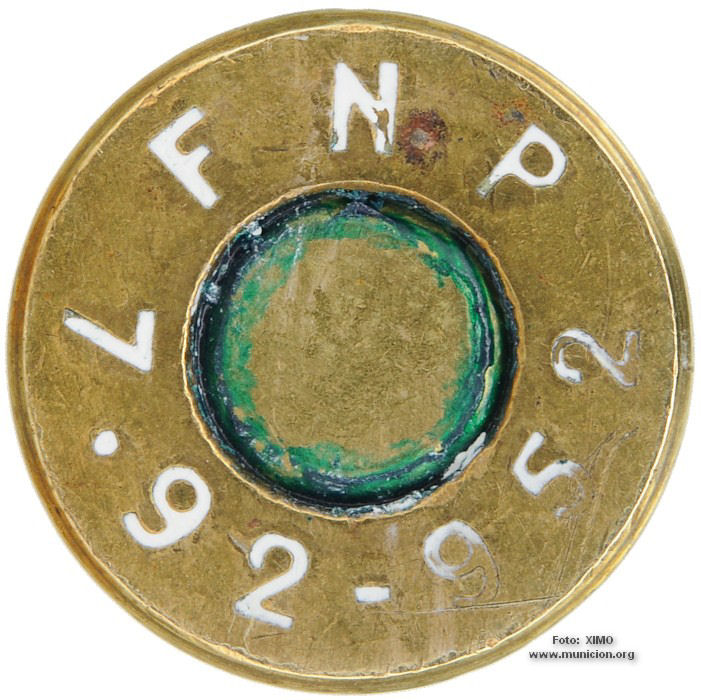

F N P
7.92-952

Fábrica Nacional de Palencia. FOTO: XIMO

España

1952

KAA0925

Mauser Spain XPL CETME Long Bullet. Variante experimental con proyectil de gran longitud, análogo a los del 7.92x40 CETME experimentales (KAA0801) FOTO: XIMO

Mauser Spain XPL CETME Long Bullet. Variante experimental con proyectil de gran longitud, análogo a los del 7.92x40 CETME experimentales (KAA0926) FOTO: PEDRO

Fábrica Nacional de Palencia. FOTO: XIMO

España

KAA0801

F N P

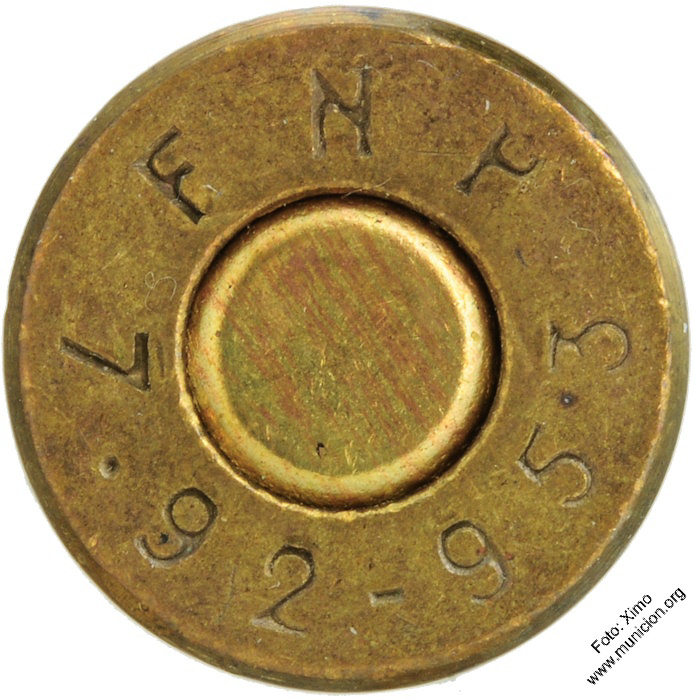

7.92-953

Fábrica Nacional de Palencia. FOTO: PEDRO

España

1953

KAA0926

Cartucho ordinario. Bala corta, o tipo S (no tipo boat-tail), con envuelta de latón. FOTO: XIMO

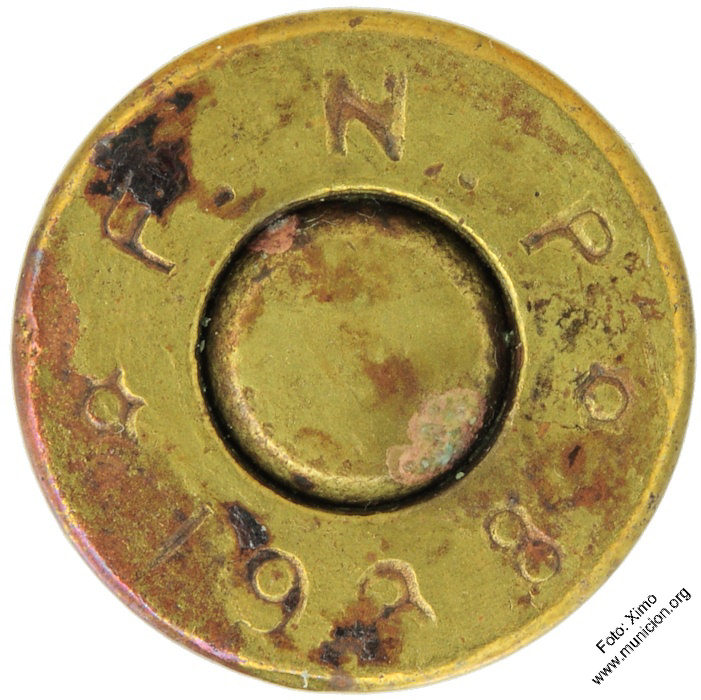

F.N.P
* *
1938

Fábrica Nacional de Palencia. FOTO: XIMO

España

1938

KAA0808

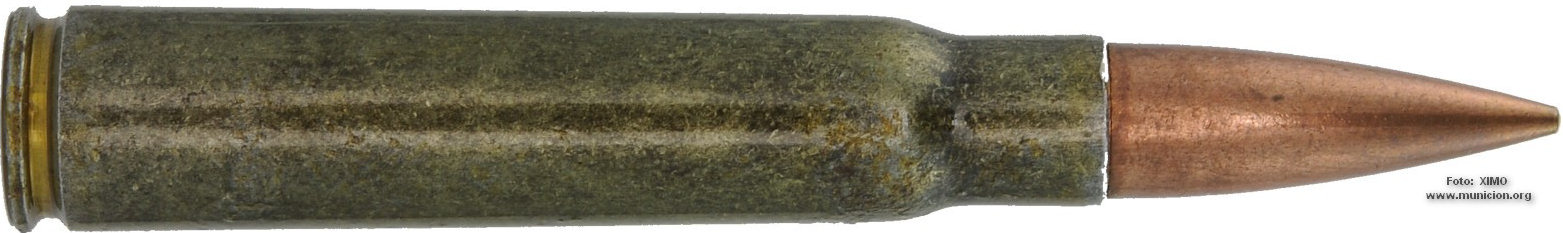

Cartucho ordinario, bala con envuelta de acero latonado. La vaina y la bala son de origen extranjero, sobrantes de la Guerra Civil. El culote se ha torneado para borrar la marca original y remarcado. FOTO: XIMO

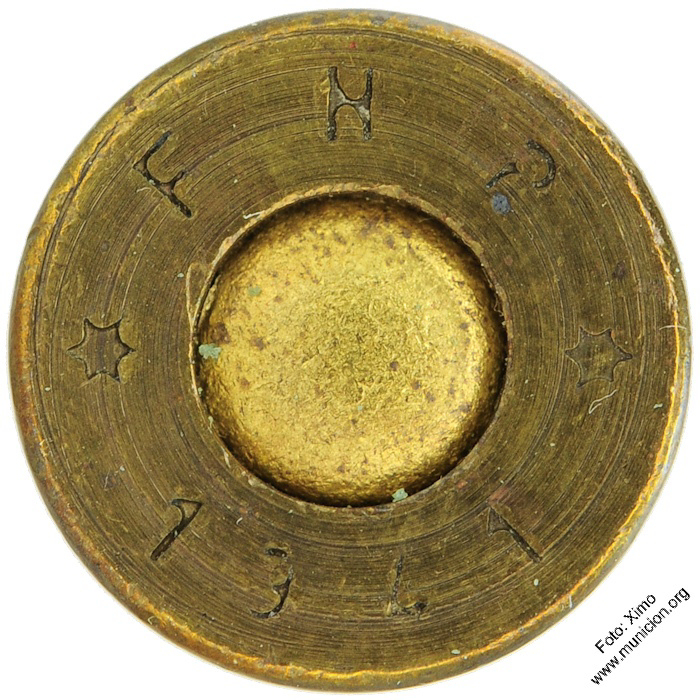

F N P
* *
1941

Cartucho remanufacturado por la Fábrica nacional de palencia sobre material extranjero recuperado. FOTO: XIMO

España

1941

KAA0470

Cartucho ordinario, bala con envuelta de acero latonado, reutilizada de origen extranjero. Molina-Orea nº 3-02. FOTO: XIMO

F N P
* *
1940

Cartucho remanufacturado por la Fábrica nacional de palencia sobre material extranjero recuperado. FOTO: XIMO

España

1940

KAA0806

Cartucho ordinario, bala con envuelta de acero niquelado reutilizada de origen checo. FOTO: XIMO

F N P
* *
1940

Cartucho remanufacturado por la Fábrica nacional de palencia sobre material extranjero recuperado. FOTO: XIMO

España

1940

KAA0805

Cartucho ordinario diseñado por el Cte. Santiago, lleva sobrecarga de pólvora para obtener mayor velocidad y penetración. El engarce consiste en cuatro granetazos en el gollete, que por lo visto produjeron grietas durante el almacenaje y por tanto su aceptación no fue buena. Molina-Orea nº 3-10. FOTO: XIMO

F N P
7.92-952

Fábrica Nacional de Palencia. FOTO: XIMO

España

1952

KAA0820

Cartucho experimental de la Fábrica Nacional de Toledo. Tiene la vaina de acero barnizado, bala blindada (KAA0917). FOTO: XIMO

Cartucho experimental de la Fábrica Nacional de Toledo. Tiene la vaina de acero barnizado y además el tipo de crimp de la cápsula es inusual en la producción española. Estos cartuchos de vaina de acero se experimentaron con diferentes balas y existen con la vaina lacada y sin lacar, con marcaje F N T y también con el culote liso (KAA0346). FOTO Y DATOS: B.PATRONE

Fábrica Nacional de Toledo. FOTO: XIMO

España

KAA0917

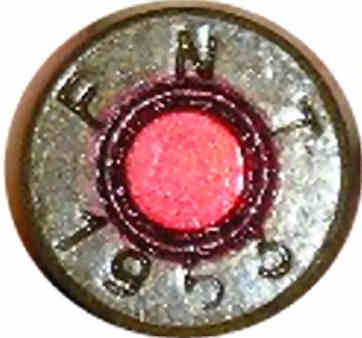

F N T
1953

Fábrica Nacional de Toledo. FOTO: B.PATRONE

España

1953

KAA0346

Cartucho experimental de la Fábrica Nacional de Toledo. Tiene la vaina de acero barnizado, bala semiblindada de caza, pistón lacado rojo con crimpado inhabitual (KAA0918). FOTO: XIMO

Fábrica Nacional de Toledo. FOTO: XIMO

España

KAA0918

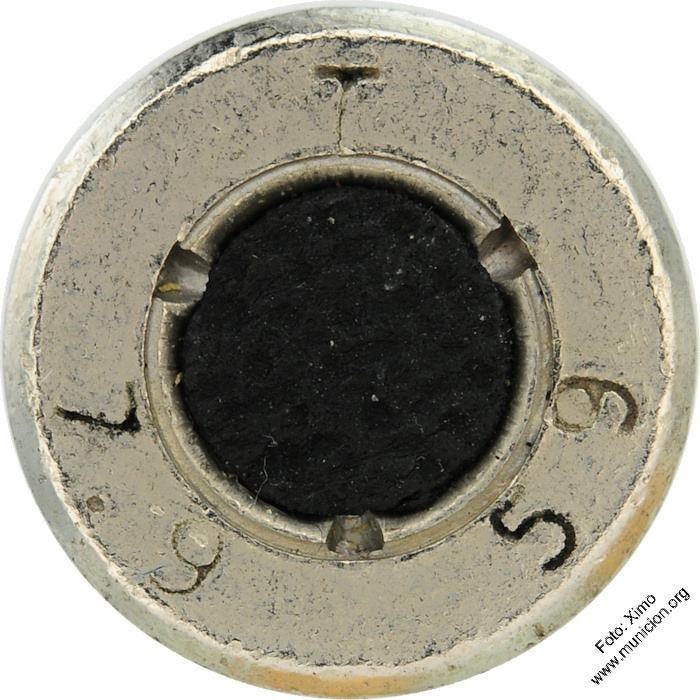

Cartucho ordinario, laca verde en pistón y negra en junta bala. Molina-Orea nº 3-01. FOTO: XIMO

T
7.9 59

Fábrica Nacional de Toledo. FOTO: XIMO

España

1959

KAA0807

Cartucho ordinario. Contrato para Alemania, impermeabilizado con laca roja en ambas juntas. Molina-Orea nº 3-01. FOTO: XIMO

F N P
7.92-953

Fábrica Nacional de Palencia. FOTO: XIMO

España

1953

KAA0809

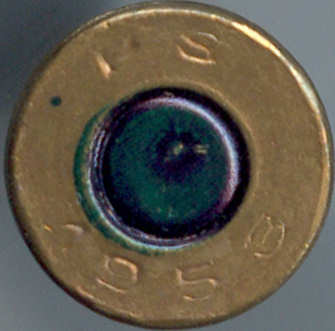

Bala aerodinámica con envuelta de cobre y núcleo de plomo con cartucho de materia trazadora. Punta en color rojo. FOTO: XIMO

PS
1953

Pirotécnica de Sevilla. FOTO: XIMO

España

1956

KAA0028

S
7,9
57

Pirotécnica de Sevilla

España

1957

KAA0356

Cartucho trazador. Contrato para la Armada. Molina-Orea nº 3-15 (KAA0813). FOTO: XIMO

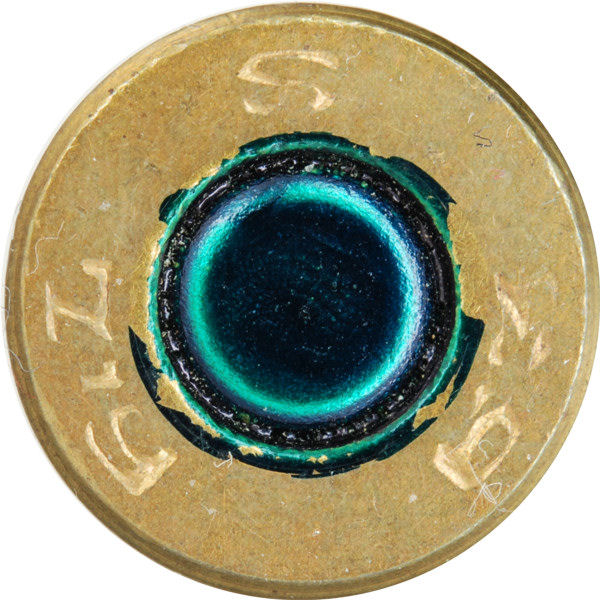

Cartucho trazador. Marca verde en la bala y sellado verde en el pistón (KAA0241). FOTO: DAVID

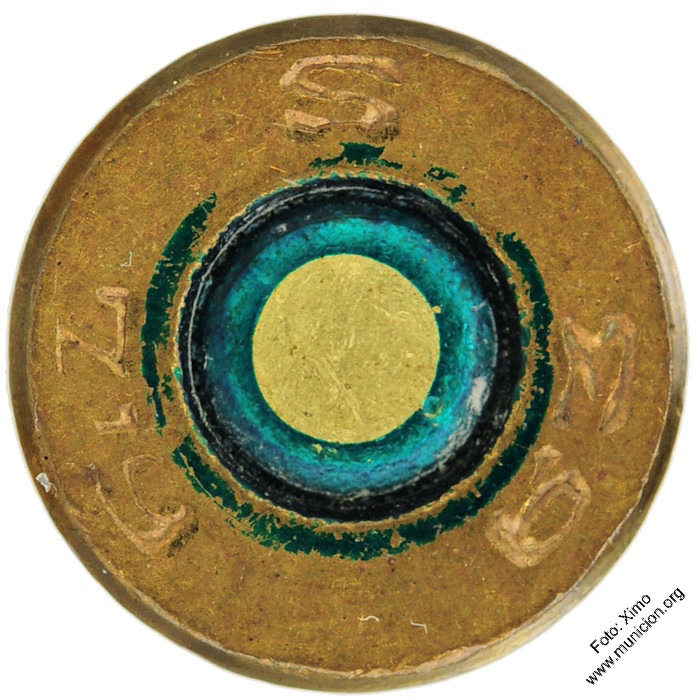

S
7'9 63

Pirotécnica de Sevilla. FOTO: XIMO

España

1963

KAA0813

T
7.9 62

Fábrica Nacional de Toledo. FOTO: DAVID

España

1962

KAA0241

Cartucho de propósito no identificado. Aparentemente ordinario, sin marcas en la bala, pero con todo el pistón pintado de azul.

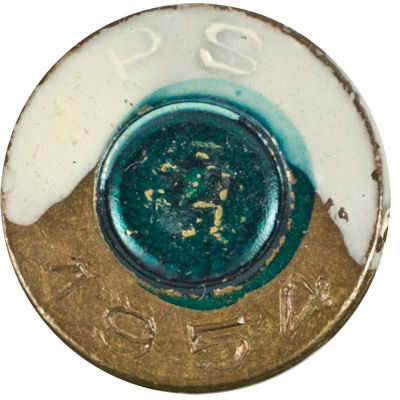

PS
1953

Pirotécnia Militar de Sevilla. Pistón lacado de azul.

España

1953

KAA0357

Cartucho FALSIFICADO, no original. Se ha pintado la punta de negro sobre gris, simulando el cartucho perforante incendiario que viene recogido en el Molina-Orea en la ficha nº 31 del calibre (copia del alemán Pmk), pero se ha demostrado que se trata de cartuchos ordinarios con bala pesada

P
36 S*
98

Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. FOTO: PEDRO

Alemania
España

1936
2012

KAA0670

Cartucho FALSIFICADO, no original. Se trata de un cartucho ordinario con bala s.S. al que se le ha pintado la punta de gris. FOTO: PEDRO

FNT
7 92-956

Fábrica Nacional de Toledo. FOTO: PEDRO

España

1956 2012

KAA0669

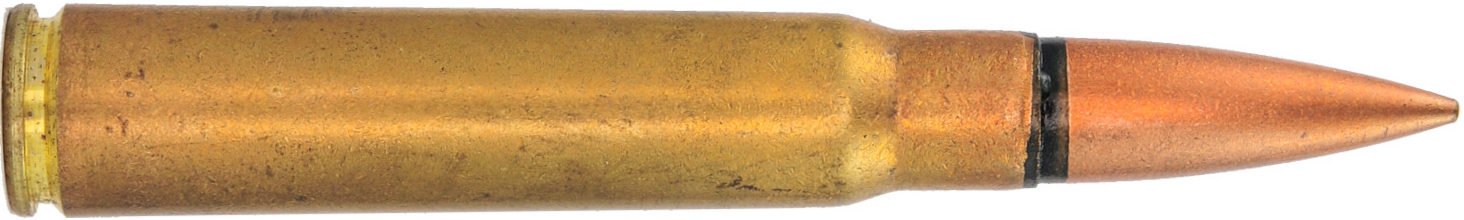

Cartucho ordinario con envuelta bimetal. Punta de la bala cortada y limada por algún aficionado para uso deportivo. Laca verde en junta de bala y pistón. FOTO: PEDRO

PS
1949

Pirotécnia Militar de Sevilla. FOTO: PEDRO

España

1949

KAA0543

Cartucho experimental incendiario. Bala extranjera, proveniente de la guerra civil del tipo S.Pr. alemán. Un taladro en la base de la bala y otro en en la envuelta por donde se introduce el fósforo, cerrados con estaño. Molina-Orea nº 32. FOTO: DAVRIB

FOTO: PEDRO

Fábrica Nacional de Palencia. FOTO: PEDRO

España

1952

KAA0511

Cartucho incendiario. Laca verde en junta de pistón y de bala. FOTO: PEDRO

F N P
7.92 952

Fábrica Nacional de Palencia. FOTO: PEDRO

España

1952

KAA0774

Cartucho para pruebas de presión en fábrica. Lleva un corte para el paso de los sensores. FOTO: DAVRIB

FOTO: DAVRIB

España

KAA0510

Cartucho de montería. FOTO: PEDRO RETORTA

F N T
47

Fábrica Nacional de Toledo. FOTO: PEDRO RETORTA

España

1947

KAA0539

Cartucho de monteria con bala Rada. Molina-Orea nº 040. FOTO: XIMO

S
7'9 64

Pirotécnica de Sevilla. FOTO: XIMO

España

1964

KAA0823

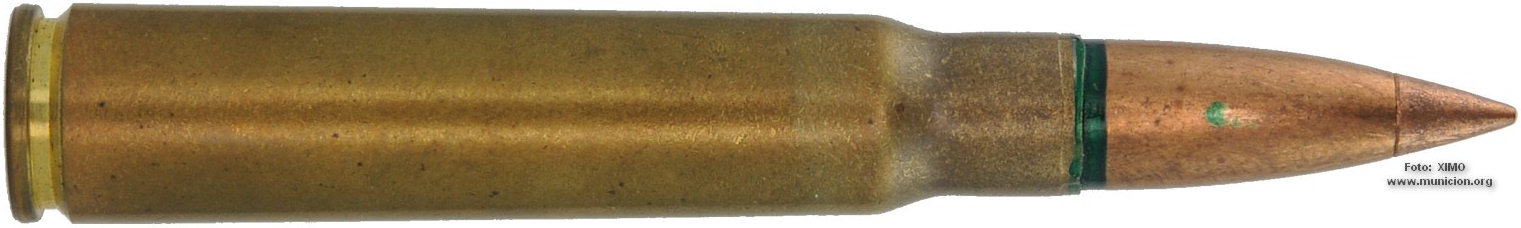

Cartucho de monteria con bala Rada y estanco. Laca verde en junta de bala y en pistón. FOTO: XIMO

S
7'9 63

Pirotécnica de Sevilla. FOTO: XIMO

España

1963

KAA0919

Cartucho de montería 7.92 Naguel. La bala es semiblidada con un pequeño aguero en punta, y la envuelta de acero cuproniquelado y con laca de estanqueidad en las juntas. Según el Molina Orea, el origen del modelo Naguel es el siguiente: El nombre de Naguel responde al del rifle para el que fue fabricado este cartucho. Según información del General Pérez Tinao, dicho rifle fue propiedad de D. José Gamero Cívico y después de D. Tomás Osborne Vázquez (1975). FOTO: XIMO

S
7'9 63

Pirotécnica de Sevilla. FOTO: XIMO

España

1963

KAA0469

Cartucho de montería 7.92 Naguel. La bala es semiblidada con un pequeño aguero en punta, y la envuelta de acero cuproniquelado y SIN laca de estanqueidad en las juntas. Según el Molina Orea, el origen del modelo Naguel es el siguiente: El nombre de Naguel responde al del rifle para el que fue fabricado este cartucho. Según información del General Pérez Tinao, dicho rifle fue propiedad de D. José Gamero Cívico y después de D. Tomás Osborne Vázquez (1975). FOTO: XIMO

S
7'9 64

Pirotécnica de Sevilla. FOTO: XIMO

España

1964

KAA0822

Cartucho de montería. Molina-Orea nº 046. FOTO: XIMO

F N P
7·92-950

Fábrica Nacional de Palencia. FOTO: XIMO

España

1950

KAA0821

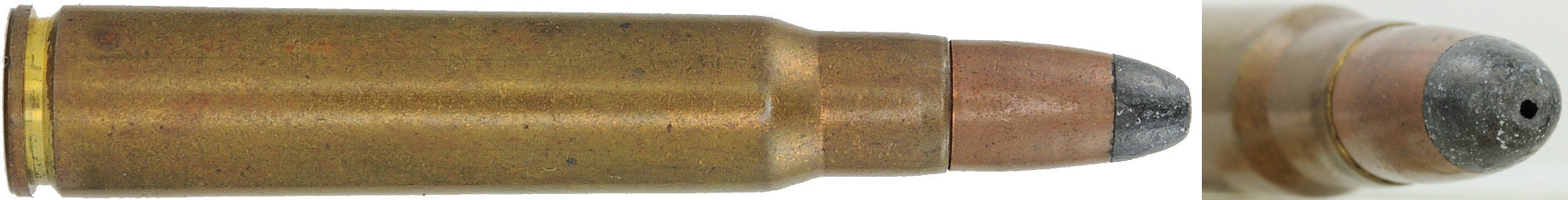

Cartucho con bala semiblindada de punta hueca. Tanto la junta del pistón, como la de la bala y la parte visible de plomo están pintados con laca verde. Hay varianete sin laca, con laca sólo en pistón o pistón y junta de la bala. Construído en la FNP para caza -montería- era uno de los cartuchos favoritos del Generalísimo Franco. FOTO CARTUCHO: PEPE, FOTO CAJA: DOMINGO

P
7.9 61

Fábrica Nacional de Palencia. FOTO: PEPE

España

1961

KAA0270

P
7.9 61

Fábrica Nacional de Palencia. Misma fábrica, bala y año que la KAA0270, pero sin laca ni granetazos en el pistón. FOTO: DOMINGO

España

1961

KAA0313

Cartucho explosivo. Perforación de aproximadamente 1 mm de diámetro y 3 mm de profundidad. Laca roja en junta y punta de la bala, laca verde en la cápsula. FOTO: ALBERT

Corte de este cartucho. FOTO: ALBERT

Radiografía de este cartucho. FOTO: ALBERT

F N P
7·92-952

Fábrica Nacional de Palencia. FOTO: ALBERT

España

1952

KAA0360

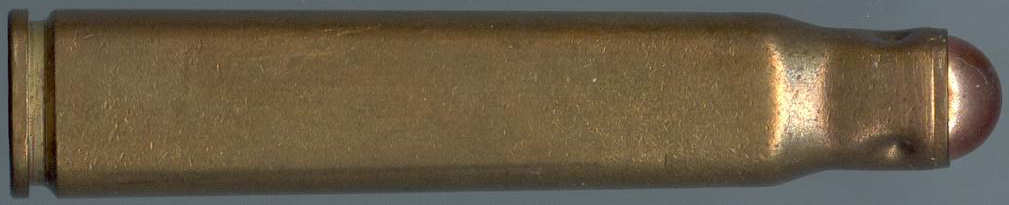

Cartucho experimental Dorronzoro modelo 1953. Creado por el general Dorronzoro en el polígono de Carabanchel (Madrid) con vainas de la Pirotécnica de Sevilla. Bala esférica de acero cobreado, sujeta por tres granetazos. Se especulaba con que era un diseño experimental antidisturbios, pero una bala ligera de acero no parece lo más apropiado para esta aplicación. Existen versiones con bala esférica dúplex y triplex. Foto: PHIL

Otro ejemplar, idéntico al anterior. Foto: XIMO

PS
1953

Pirotécnia Militar de Sevilla. Pistón lacado de verde. Foto: PHIL

España

1953

KAA0380

Cartucho experimental Dorronzoro modelo 1953. Variante con vainas de Toledo sin laca en el pistón. Foto: XIMO

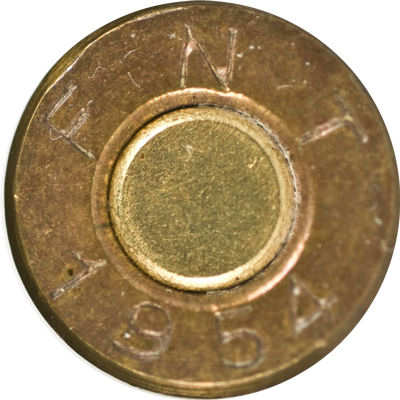

FNT
1954

Fábrica Nacional de Toledo. Foto: XIMO

España

1954

KAA0381

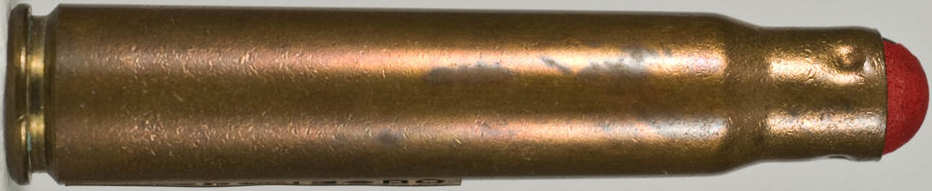

Cartucho experimental Dorronzoro modelo 1954. Creado por el general Dorronzoro en el polígono de Carabanchel (Madrid) con vainas de la Pirotécnica de Sevilla. Se diferencia del modelo 1953 en el tipo de pólvora y en que la bala va cadmiada y con un fuerte engarce vaina-bala. Foto: XIMO

FNT
1954

Fábrica Nacional de Toledo. Foto: XIMO

España

1954

KAA0382

Cartucho experimental Dorronzoro. La bala, una bola de acero, se encuentra pintada de rojo y sujetada fuertemente a la vaina con tres granetazos. Foto: XIMO

FNT
1954

Fábrica Nacional de Toledo. Foto: XIMO

España

1954

KAA0383

Cartucho experimental Dorronzoro DUPLEX modelo 1969. Para su identificación, el culote está medio pintado de blanco, pistón lacado verde. Si se agita, se puede apreciar claramente el sonido de las dos balas como un sonajero. Foto: XIMO

PS
1954

Pirotécnia Militar de Sevilla. Pistón lacado de verde. Foto: XIMO

España

1954 (1969)

KAA0384

Cartucho experimental Dorronzoro TRIPLEX modelo 1972. Creado por el general Dorronzoro en el polígono de Carabanchel (Madrid) con vainas recicladas de Palencia o Toledo. Bala esférica de acero cobreado (la de este ejemplar parece ser de plomo), estando la última sujeta por tres granetazos. Se fabricó también un modelo DÚPLEX (modelo 1969) que se distingue por llevar medio culote pintado de blanco. Se especulaba con que era un diseño experimental antidisturbios, pero balas ligeras de acero no parecen lo más apropiado para esta aplicación. Foto: PHIL

T
7.9
60

Fábrica Nacional de Toledo. VAINA RECICLADA. Foto: PHIL

España

1960 (1972)

KAA0385

Cartucho de supervivencia cargado con perdigones. Tapa amarilla de cartón. FOTO: PEDRO

P
7.9
63

Fábrica nacional de palencia. FOTO: PEDRO

España

1963

KAA0091

Cartucho de proyección o salvas. Gollete cerrado por embutido y sellado con barniz. FOTO: XIMO

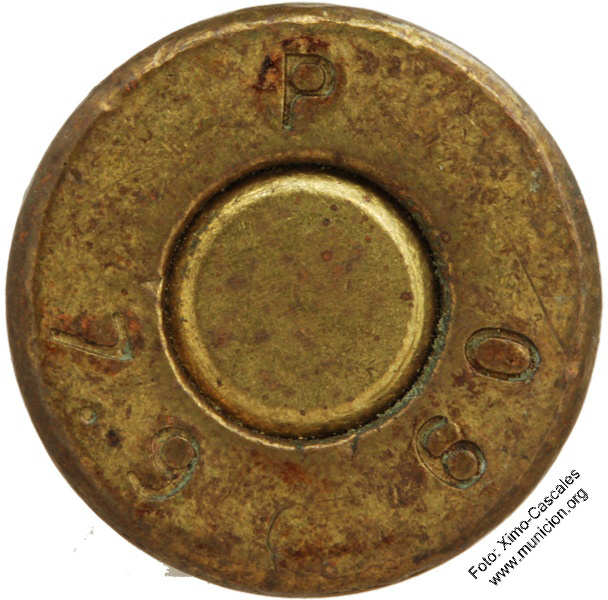

P 7.9 60

Fábrica nacional de Palencia

España

1960

KAA0035

FCPQ
44

Fabrica de Cartuchoes e Polvoras Quimicas. FOTO: XIMO

Portugal

1944

KAA0468

T
58
7.9

Fábrica Nacional de Toledo

España

1958

KAA0034

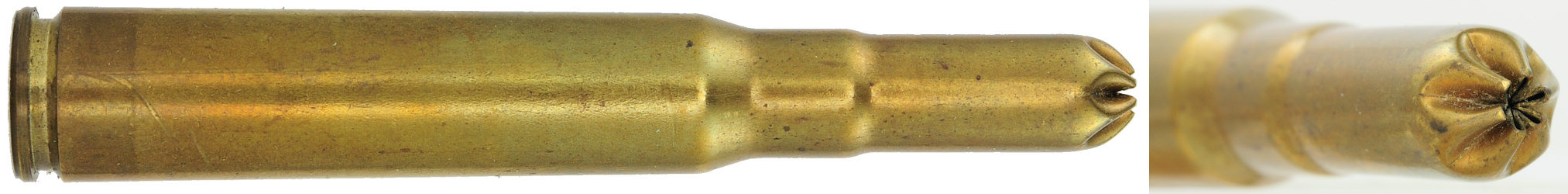

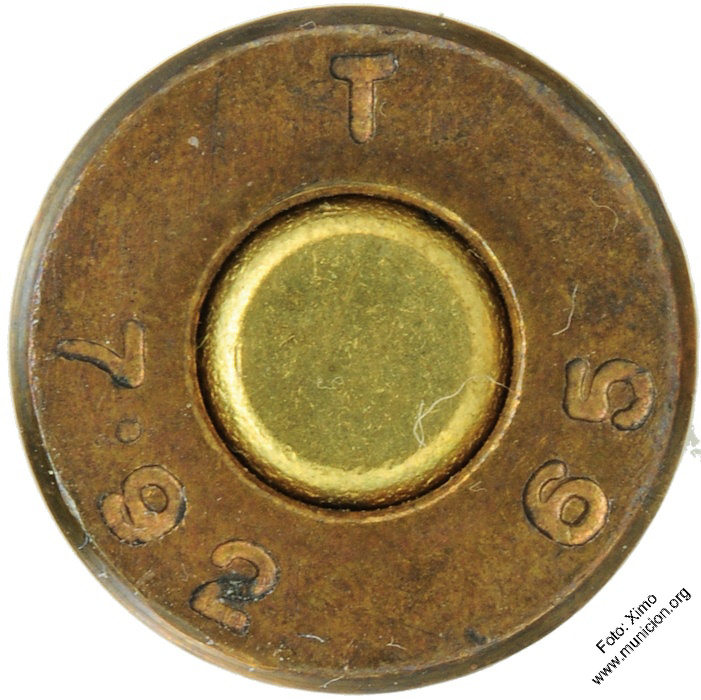

Cartucho de fogueo. Cierre en estrella (6 pliegues) - Punta parafinada. FOTO: XIMO

T
7'92 65

Fábrica Nacional de Toledo. FOTO: XIMO

España

1965

KAA0803

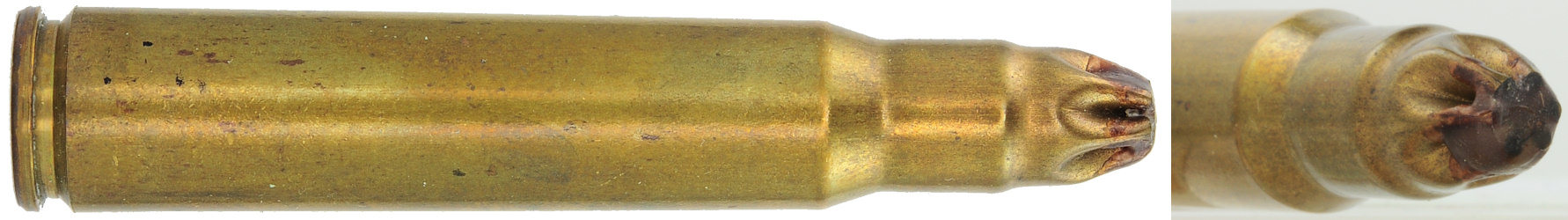

Cartucho de fogueo. Cierre en estrella, 6 pliegues, con cera roja. FOTO: XIMO

F N P

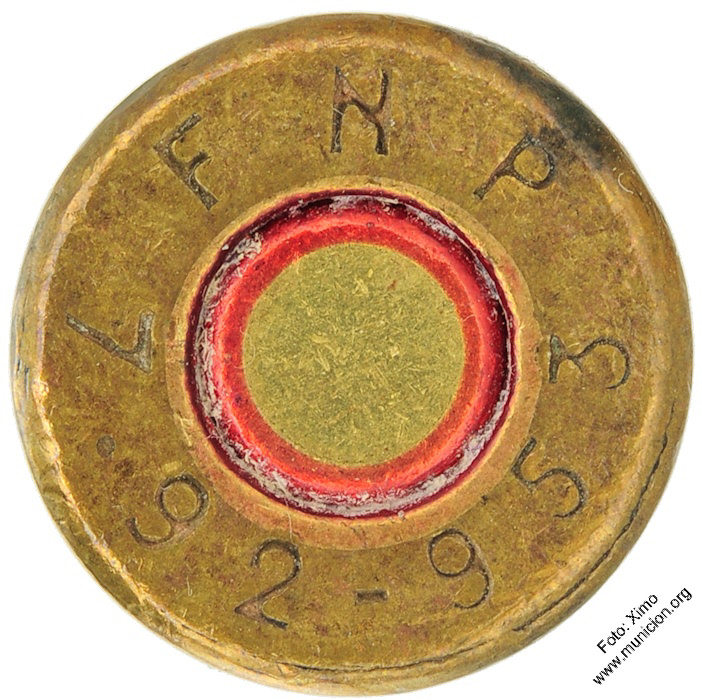

7.92-953

Fábrica nacional de Palencia. FOTO: XIMO

España

1953

KAA0804

Cartucho de fogueo preparado en Palencia durante la década de 1990, reutilizando munición antigua, para realizar las salvas de ordenanza. FOTO: XIMO

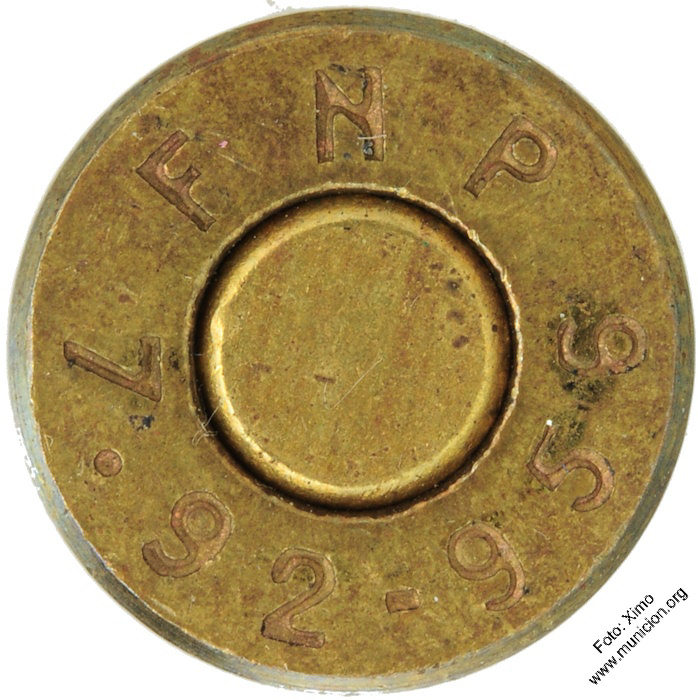

F N P
7·92-956

Fábrica nacional de Palencia. FOTO: XIMO

España

c.1990

KAA0802

Cartucho de fogueo, falsa bala de madera hueca teñida de azul. Molina-Orea nº 1-05. FOTO: XIMO

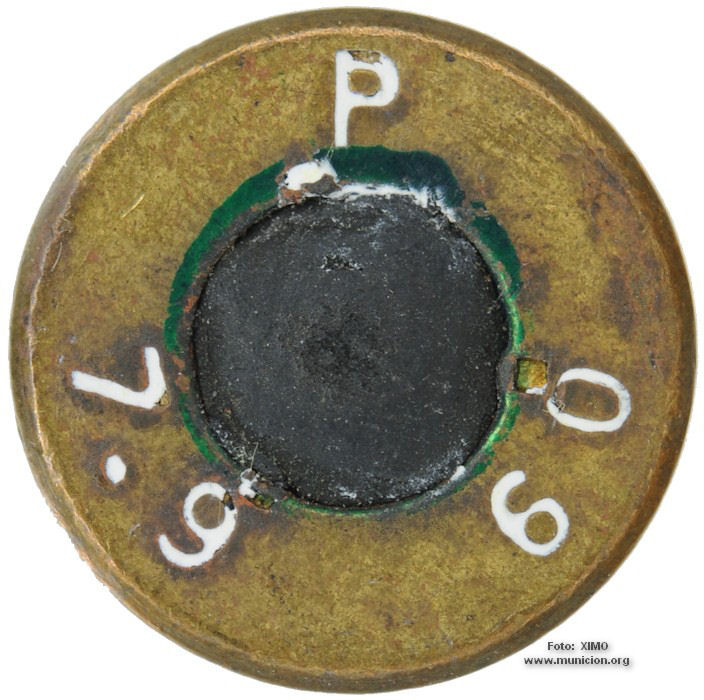

P
7.9 60

Fábrica nacional de Palencia. FOTO: XIMO

España

1960

KAA0814

T
7.9 61

Fábrica Nacional de Toledo

España

1961

KAA0036

Cartucho de fogueo fabricado con balas de madera del calibre 7,62, ante la falta de balas del calibre 7.92. El gollete lleva un fuerte engarce para asegurar la bala de menor calibre. Molina-Orea nº 3-39. FOTO: XIMO

T
7.9 60

Fábrica Nacional de Toledo. FOTO: XIMO

España

1960

KAA0819

Cartucho de fogueo, falsa bala de madera hueca teñida de rojo. Molina-Orea nº 1-05. FOTO: XIMO

P
7.9 58

Fábrica nacional de Palencia. FOTO: XIMO

España

1958

KAA0815

Cartucho de fogueo, falsa bala de madera hueca teñida de rojo. Un moleteado en la vaina. FOTO: THH

F N P
7.92-946

Fábrica nacional de Palencia. FOTO: THH

España

1946

KAA1007

Cartucho de fogueo, falsa bala de madera hueca teñida de rojo. Dos moleteados en la vaina. FOTO: THH

F N P
7.92-946

Fábrica nacional de Palencia. FOTO: THH

España

1946

KAA1008

Cartucho de fogueo, falsa bala de madera hueca teñida de rojo. Dos moleteados distintos en la vaina. FOTO: THH

F N P
7.92-949

Fábrica nacional de Palencia. FOTO: THH

España

1949

KAA1009

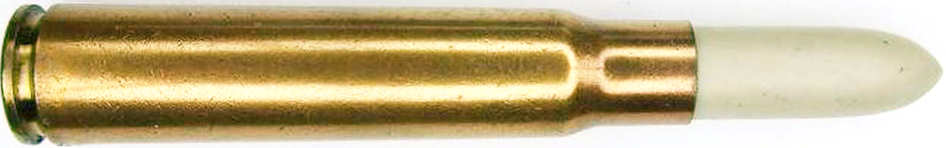

Cartucho experimental de fogueo, bala de plástico blanco. FOTO: DAVRIB

F N T
7'92-956

Fábrica Nacional de Toledo. FOTO: DAVRIB

España

1956

KAA0507

Cartcucho experimental de Fogueo. Bala de plástico azul claro. No catalogado en el Molina-Orea. O quizás se trate del modelo 19, originalmente blanco y con degradación del color. FOTO: XIMO

T
7'92 64

Fábrica Nacional de Toledo. FOTO: XIMO

España

1964

KAA0507

Cartucho experimental de fogueo. Bala de plástico amarillo. Molina-Orea nº 19. FOTO: XIMO

T
7'92 64

Fábrica Nacional de Toledo. FOTO: XIMO

España

1964

KAA0508

Cartucho de fogueo o salvas, con bala de plástico negro hueca, con separador de papel. Al salir del cañón la bala se fragmenta.

FNP
7.92
956

Fábrica Nacional de Palencia

España

1956

KAA0037

Cartucho experimental de fogueo. Entallado en el gollete para apoyar la bala. Bala de plástico negro mejorada para facilitar el troceo. Molina-Orea nº 10. FOTO: DAVRIB

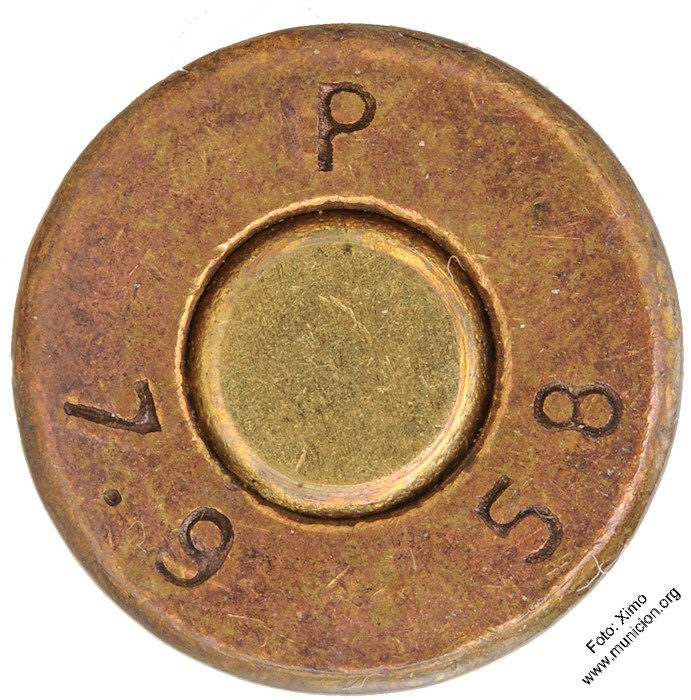

P
7,9 58

Fábrica Nacional de Palencia. FOTO: DAVRIB

España

1958

KAA0513

Cartucho experimental de fogueo. Entallado en el gollete para apoyar la bala. Bala de bakelita marrón. Molina-Orea nº 10. FOTO: XIMO

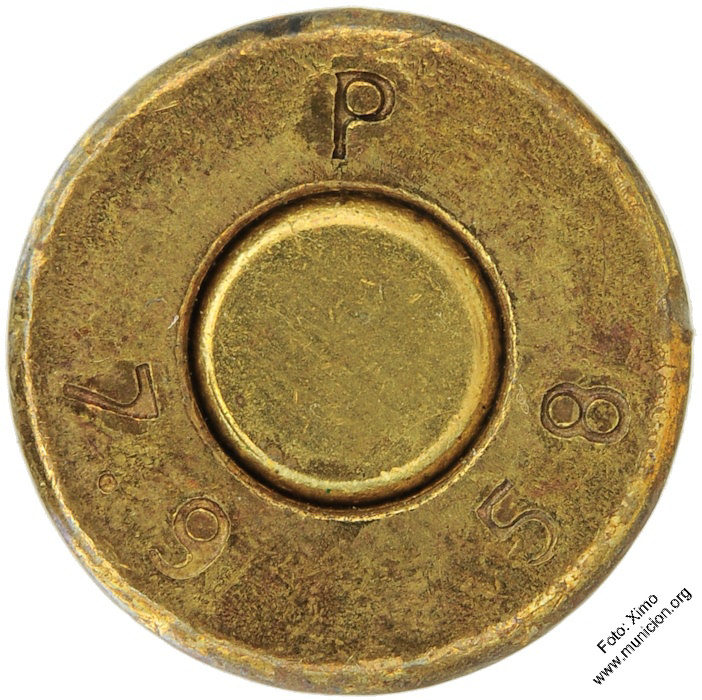

P
7.9 58

Fábrica Nacional de Palencia. FOTO: XIMO

España

1958

KAA0824

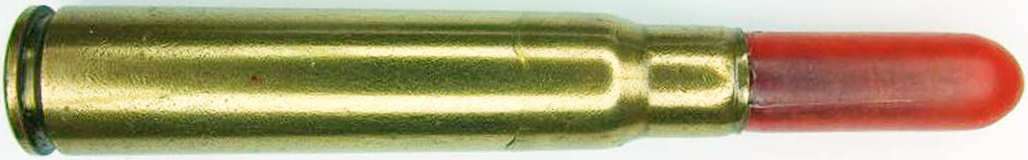

Cartucho experimental de fogueo. Bala corta de plástico rojo oscuro. Diseñado por el Coronel Lanza. Molina-Orea nº 18. FOTO: XIMO

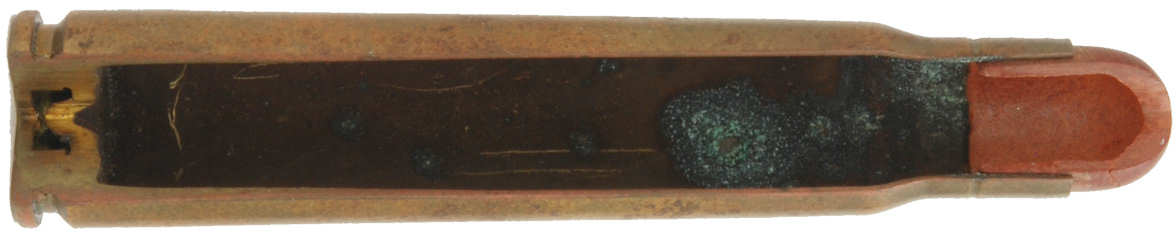

El mismo cartucho seccionado. FOTO: XIMO

P
7.9 60

Fábrica nacional de Palencia. FOTO: XIMO

España

1960

KAA0509

Cartucho experimental de fogueo. Entallado en el gollete para apoyar la bala mediana de plástico rojo. FOTO: DAVRIB

P
7,9 60

Fábrica Nacional de Palencia. FOTO: DAVRIB

España

1960

KAA0516

Cartucho experimental de fogueo. Entallado en el gollete para apoyar la bala de plástico rojo. FOTO: DAVRIB

P
7,9 60

Fábrica Nacional de Palencia. FOTO: DAVRIB

España

1960

KAA0515

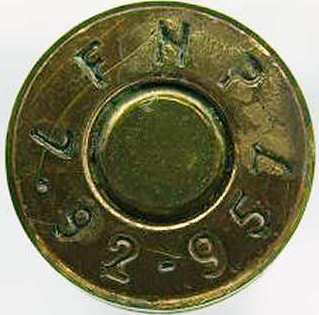

Cartucho experimental de fogueo. Bala de plástico rojo. FOTO: DAVRIB

F N P
7.92-957

Fábrica Nacional de Palencia. FOTO: DAVRIB

España

1957

KAA0516

Cartucho experimental de fogueo. Bala de plástico negro. Se abandonó su desarrollo porque la punta no se troceaba correctamente. FOTO: DAVRIB

F N P
7.92-954

Fábrica Nacional de Palencia. FOTO: DAVRIB

España

1954

KAA0514

Cartucho de fogueo. Vaina prolongada. Cartucho experimental construido por D. Julián Sánchez Moreno. Molina-Orea nº 1-11. FOTO: XIMO

P
7.9 60

Fábrica Nacional de Palencia. FOTO: XIMO

España

1960

KAA0538

Cartucho de fogueo, vaina enteriza de latón, cerrado con 6 pliegues y cera. FOTO: XIMO

P
7.9 60

Fábrica Nacional de Palencia. FOTO: XIMO

España

1960

KAA0818

Cartucho de fogueo diseñado por D. Julián Sanchez Moreno. Molina-Orea nº 1-13. FOTO: XIMO

P
7.9 60

Fábrica Nacional de Palencia. FOTO: XIMO

España

1960

KAA0817

Cartucho de fogueo, vaina enteriza, cerrado con 6 pliegues. Molina-Orea nº 1-15. FOTO: XIMO

T
7'9 60

Fábrica Nacional de Toledo. FOTO: XIMO

España

1960

KAA0816

Cartucho de fogueo, totalmente en latón con falsa bala formada por la prolongación de la vaina. Cerrado con dos lengüetas. Longitud: 80mm. Hay dos modelos: el 1944, con atraque de la pólvora de algodón y el diseñado por el Cdte. Moiño en 1950 idéntico salvo menor carga y atráque con opérculo de cartón. FOTO: XIMO

F N P
7.92-945

Fábrica nacional de palencia. FOTO: XIMO

España

1945

KAA0243

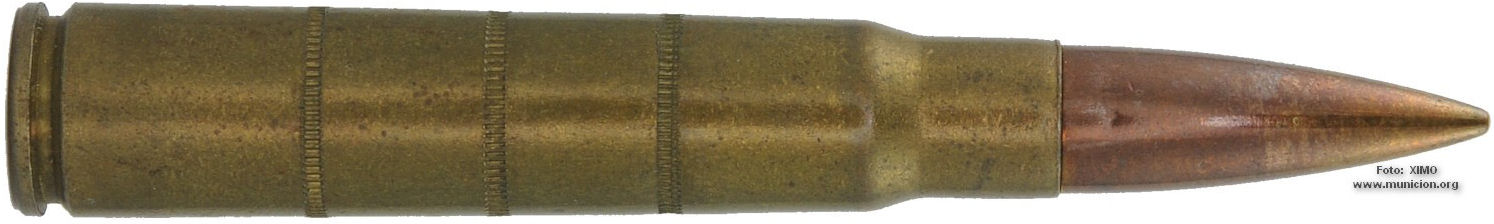

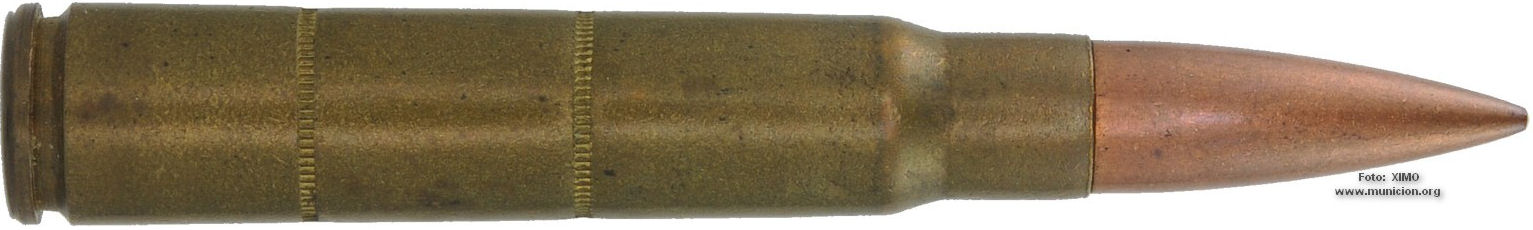

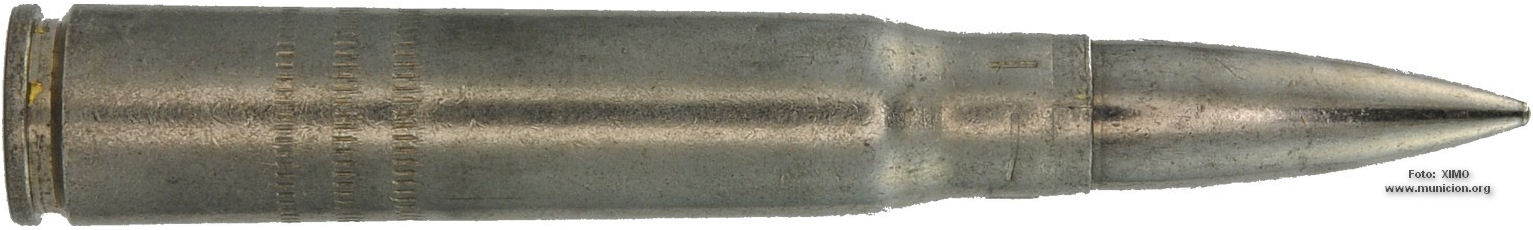

Cartucho inerte, totalmente en latón con falsa bala formada por la prolongación de la vaina. Cerrado con dos lengüetas. Longitud: 80mm. Sin pistón. FOTO: XIMO

F N P
7.92-946

Fábrica nacional de palencia. FOTO: XIMO

España

1946

KAA0922

Cartucho de manipulación de fabricación española. Sin carga, vaina y falsa bala de una sola pieza. Un moleteado en el cuerpo. Pistón de goma. FOTO: KIKE

FNP
7.92
946

Fábrica nacional de Palencia. FOTO: KIKE

España

1946

KAA0116

Cartucho de manipulación de fabricación española. Sin carga, vaina y falsa bala de una sola pieza. Tres moleteados en el cuerpo. Pistón de goma. FOTO: JOSÉ LÓPEZ

FNP
7.92
946

Fábrica nacional de Palencia. FOTO: JOSÉ LÓPEZ

España

1946

KAA0788

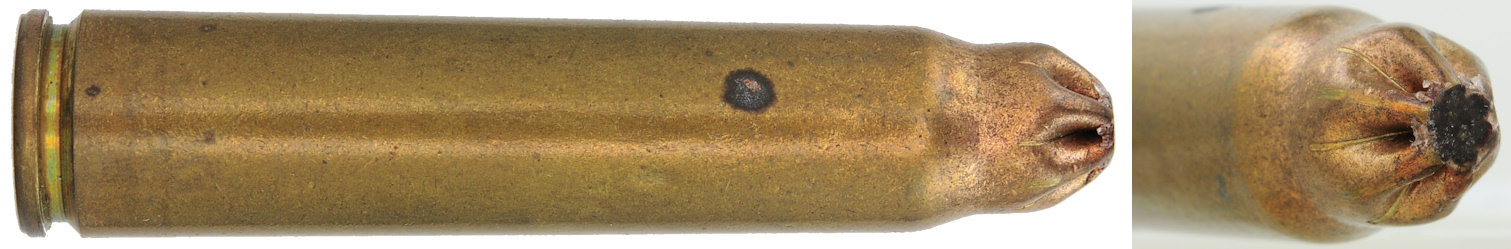

Cartucho inerte experimental. Proyectil de aluminio hueco con tres ranuras. Molina-Orea nº 24. FOTO: XIMO

F N T
1949

Fábrica Nacional de Toledo. FOTO: XIMO

España

1949

KAA0506

Este es un cartucho muy curioso. El moleteado lateral indica que ha sido recargado. Luego se le ha sustituido el pistón por un taco de goma para convertirlo en cartucho inerte de manipulación. Lo extraño es que sobre la marca original griega (EK) se ha puesto la española de FNP. FOTO: KIKE

FNP
1944
E K

EK=Greek Powder & Cartridge Co de Atenas. Guerra civil.
FNP= Fábrica Nacional de Palencia. FOTO: KIKE

Grecia
España

1944¿?

KAA0094

Cartucho inerte. Vaina reutilizada, marcaje original borrado. Ancho moleteado cerca de la base. Molina-Orea nº 3-22. FOTO: XIMO

FNP
* *
1941

Fábrica nacional de Palencia. Vaina de latón cromado. FOTO: XIMO

España

1941

KAA0812

Cartucho inerte, tres moleteados en vaina de latón cromado y bala con núcleo de plomo. Molina-Orea nº 3-27 (KAA0811). FOTO: XIMO

F N P
7.92-947

Fábrica nacional de Palencia. Vaina de latón cromado. FOTO: XIMO

España

1944

KAA0811

Cartucho inerte, tres moleteados en vaina de latón cromado, bala sin núcleo. Molina-Orea nº 3-30 (KAA0810). FOTO: XIMO

Cartucho inerte, tres moleteados en vaina de latón cromado, bala sin núcleo. Molina-Orea nº 3-30 (KAA0029). FOTO: XIMO

Cartucho inerte, tres moleteados en vaina de latón cromado, bala sin núcleo, falso pistón de goma roja. Molina-Orea nº 3-30 (KAA0920). FOTO: XIMO

Cartucho inerte, tres moleteados en vaina de latón cromado, bala sin núcleo. Molina-Orea nº 3-30 (KAA0032). FOTO: XIMO

Cartucho inerte, tres moleteados en vaina de latón cromado, bala sin núcleo. Molina-Orea nº 3-30 (KAA0707). FOTO: XIMO

FNP
7.92-946

Fábrica nacional de Palencia. Vaina de latón cromado. FOTO: XIMO

España

1946

KAA0810

FNP
7.92 951

Fábrica nacional de Palencia. Vaina de latón cromado. FOTO: XIMO

España

1951

KAA0029

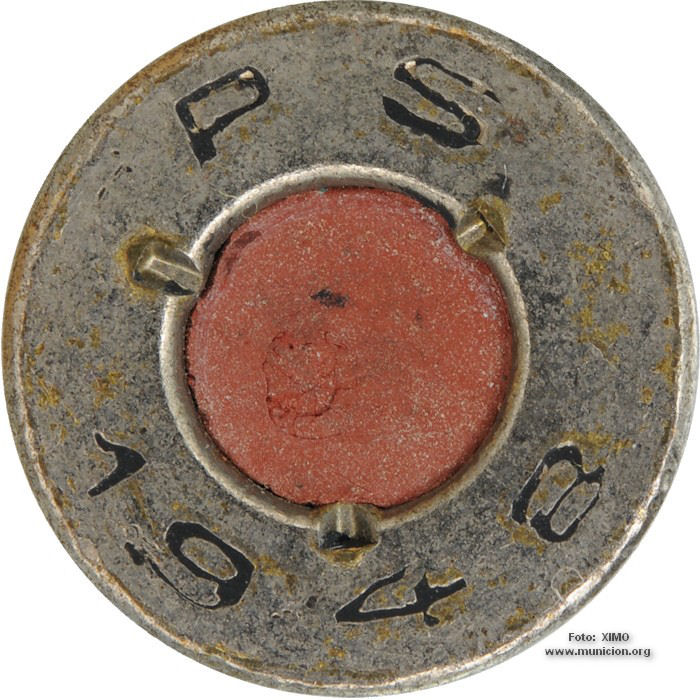

PS
1948

Pirotécnica militar de Sevilla. FOTO: XIMO

España

1948

KAA0920

PS
1949

Pirotécnica militar de Sevilla. FOTO: XIMO

España

1949

KAA0032

T
7.9 59

Fábrica Nacional de Toledo. FOTO: XIMO

España

1959

KAA0707

Cartucho inerte, un moleteado en vaina de latón, bala sin núcleo, falso pistón de goma negra. Vaina reciclada, con restos de laca verde en el pistón. FOTO: XIMO

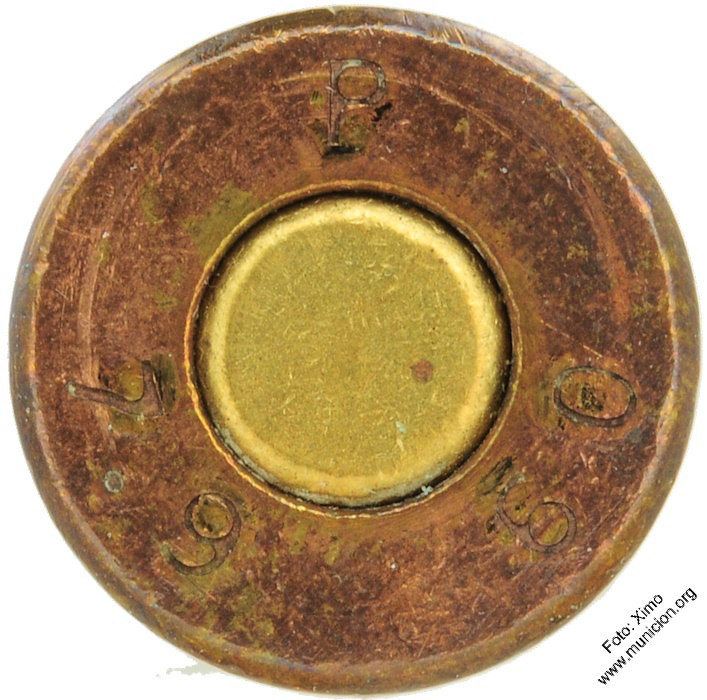

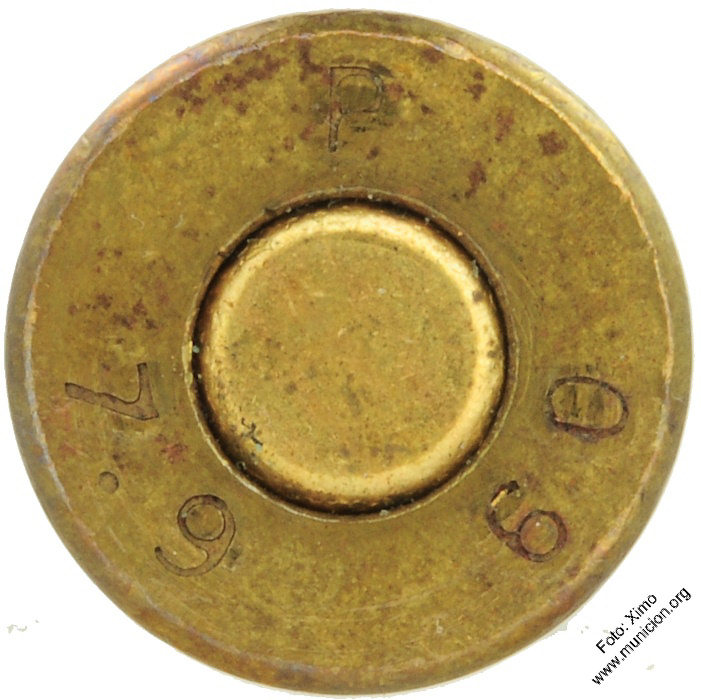

P
7.9 60

Fábrica nacional de Palencia. FOTO: XIMO

España

1960

KAA0923

Cartucho inerte, dos moleteados en vaina de latón, bala sin núcleo, falso pistón de goma negra. Vaina reciclada, con restos de laca verde en el pistón. FOTO: XIMO
