7.92 x 57 mm / 7.92 X 57JS / 7.9 X 57 / 8 X 57JS / 8 mm. Mauser / ECRA-ECDV 08 057 BGC 110/100

TIPOS DE BALA:
Alemanes / Españoles / Fogueo e inertes /Resto

INTRODUCCIÓN Y MARCAJES 0-E /MARCAJES F-K / MARCAJES L-P / MARCAJES Q-Z

Alemania fue la cuna de este cartucho, que se empleó durante muchas décadas. Se crearon gran cantidad de variantes del mismo, todas ellas identificadas por algún tipo de marca.

Se muestran a continuación todos los tipos y variantes de este cartucho fabricados en Alemania que hemos encontrado.

Se muestran los culotes para facilitar la identificación, pero si quiere identificar un marcaje en concreto, vaya a la página principal de marcajes de 7.92x57 .

TABLA DE TIPOS Y DENOMINACIONES DE CARTUCHOS ALEMANES CALIBRE 7.92X57 Y EL CÓDIGO DE COLORES PARA IDENTIFICARLAS. Tabla extraída de http://home.scarlet.be/p.colmant/792color.htm



Patrone 88. Cartucho ordinario original, modelo 1888, bala de menor diámetro y punta redondeada.

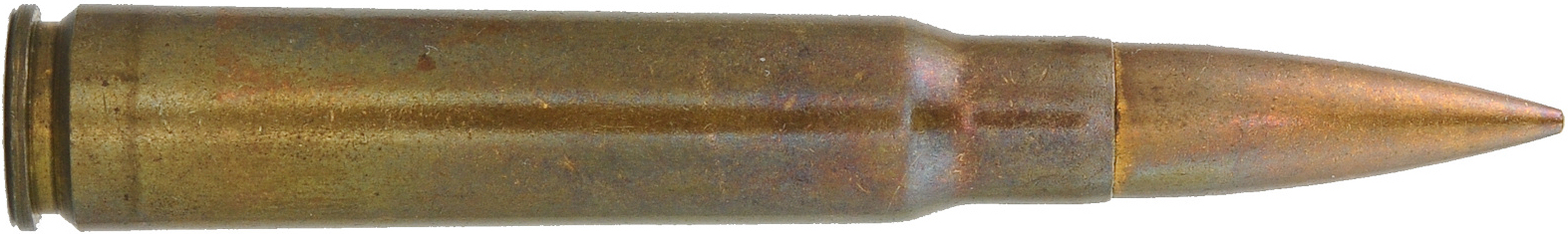

Cartucho modelo 88. FOTO LAURENT
S
92 4		 Königliche Munitionsfabrik (Arsenal real), de Spandau. FOTO: LAURENT Alemania 1892 KAA0725

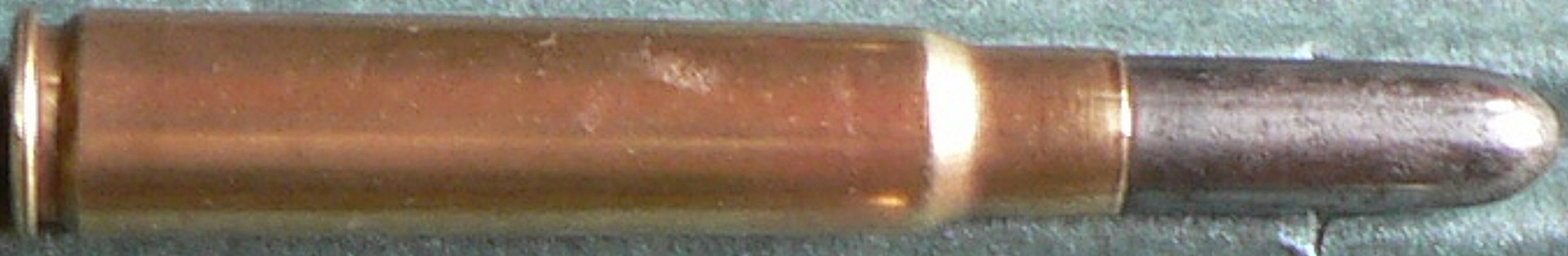

Cartucho modelo 88 LE con vaina de aleación baja en cobre (S67). FOTO: LAURENT
S67 S

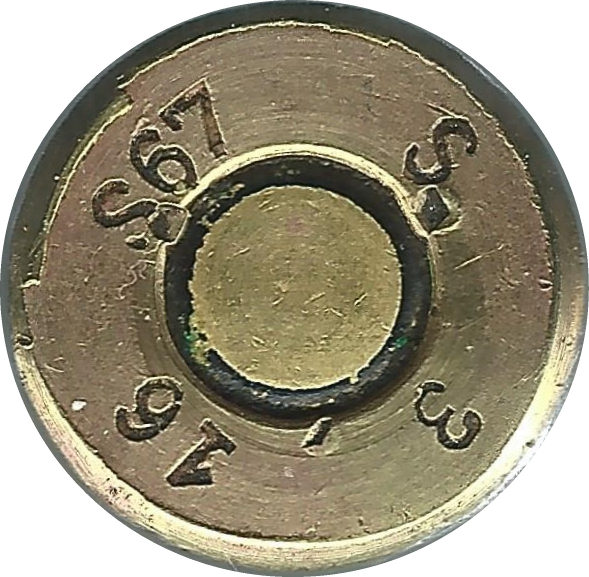

16 3		 Königliche Munitionsfabrik (Arsenal real) de Spandau. FOTO: LAURENT Alemania 1916 KAA0873

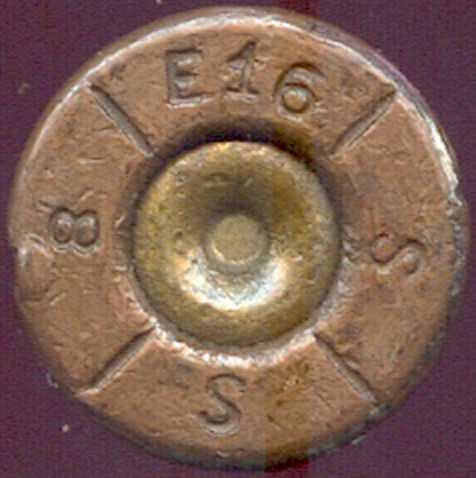

Patrone 88 E. Cartucho modelo 1888, vaina E=Einheithülse= estandarizada (NOTA: en cartuchos fabricados durante la 1ª guerra mundial, la E indica vaina de acero -Eisen-). Laca negra en junta pistón. FOTO: LAURENT
11
6 E

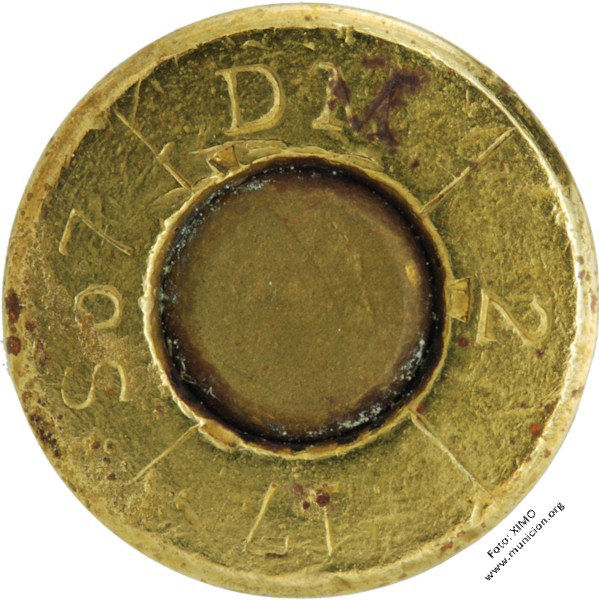

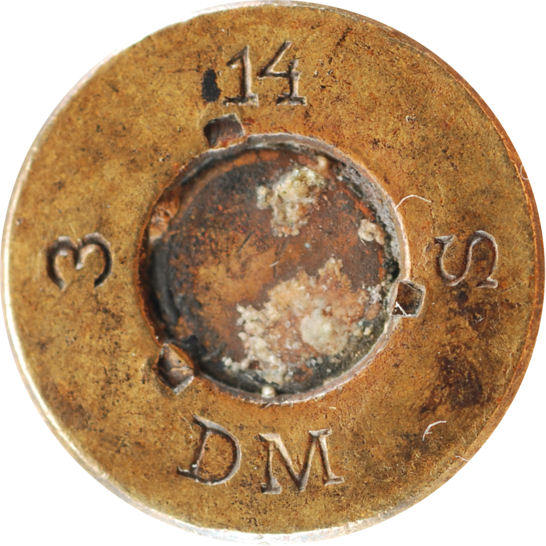

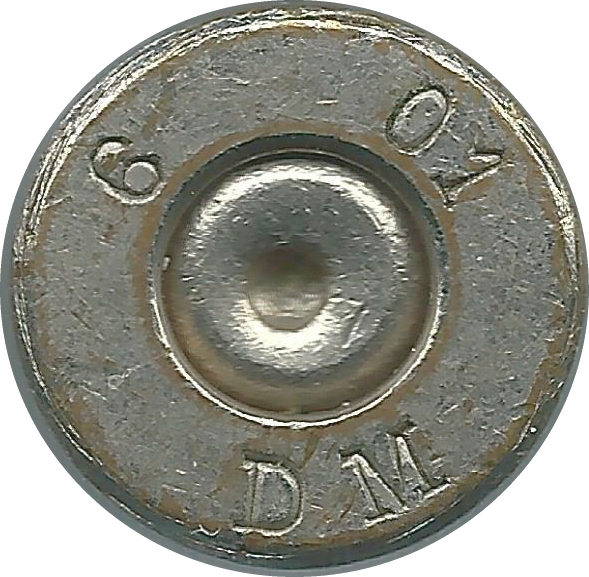

DM		 Deutsche Metall Patronenfabrik de Karlsruhe. E= Einheithülse = cartucho de tipo I fabricado a cotas estandarizadas. Durante la 1ª guerra mundial la E significaba Eisen (Hierro). FOTO: LAURENT Alemania 1911 KAA0724

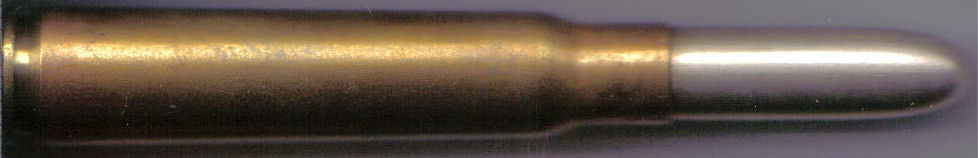

S Patrone. Cartucho ordinario, modelo 1898, bala de mayor diámetro y punta aguzada.
Cartucho ordinario, 1er modelo. Vaina de latón, bala niquelada. FOTO: LAURENT
S
12 S
8		 Königliche Munitionsfabrik (Arsenal real) de Spandau. S= cartucho tipo S. FOTO: LAURENT Alemania 1912 KAA0731

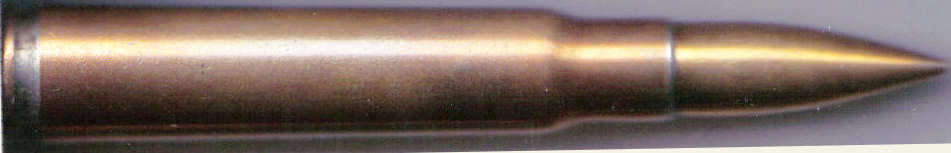

Cartucho ordinario, 2º modelo. Vaina y bala de latón. FOTO: LAURENT
GM
S67 2
18		 Messingwerke Göggel, de Moosach. Desapareció tras la 1ª guerra mundial. S= Latón, 67= 67% Cobre, 2=febrero. FOTO: LAURENT Alemania 1918 KAA0732

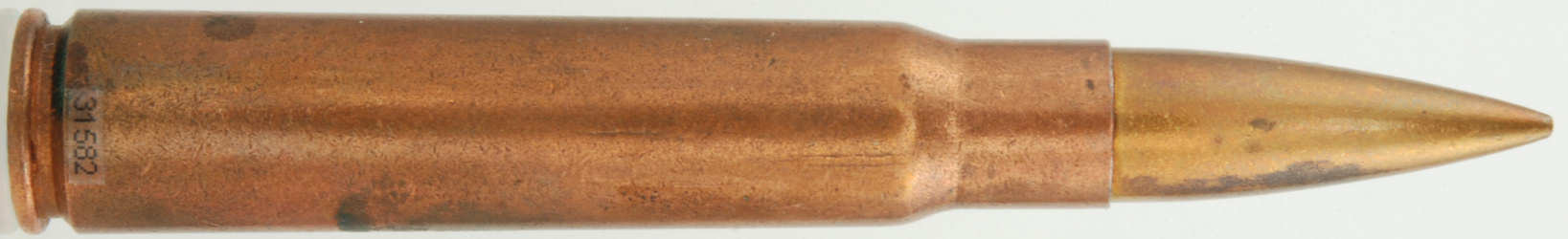

Cartucho ordinario, 3er modelo. Vaina de acero cobreado. FOTO: LAURENT
18
3 SE
C		 Munitionsfabrik Cassel, de Cassel. Producción sólo de 1915 al 1918. SE=S.hülsen Eisen = Vaina tipo S en acero. FOTO: LAURENT Alemania 1918 KAA0733
Cartucho ordinario, 4º modelo. Vaina de acero lacado. FOTO: LAURENT
C.
SE 4
18		 Munitionsfabrik Cassel, de Cassel. Producción sólo de 1915 al 1918. SE=S.hülsen Eisen = Vaina tipo S en acero. FOTO: LAURENT Alemania 1918 KAA0734

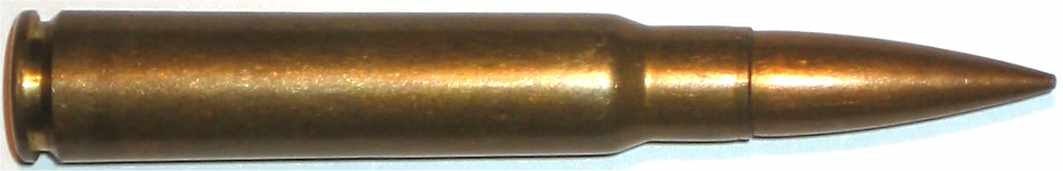

s.S. Patrone schweres Spitzgeschoß Patrone. Proyectil pesado.

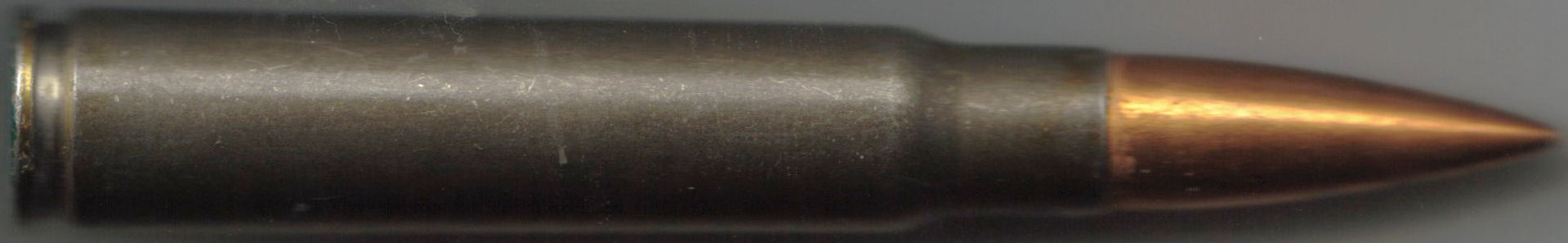

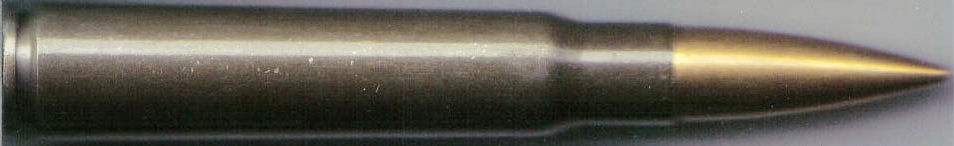

Patrone sS Schweres spitzgeschoss (Bala pesada). Aparece a finales de la primera guerra mundial. Pesa 12.9 gr. y mide 35.3mm contra 10 gr y 28.1 mm de la bala S ordinaria. Marcaje en cuatro sectores, junta de pistón verde, bala más afilada que la S. Durante los años 1930 fue la munición estándard de la Wehrmatch (KAA0250) FOTO: FABIEN

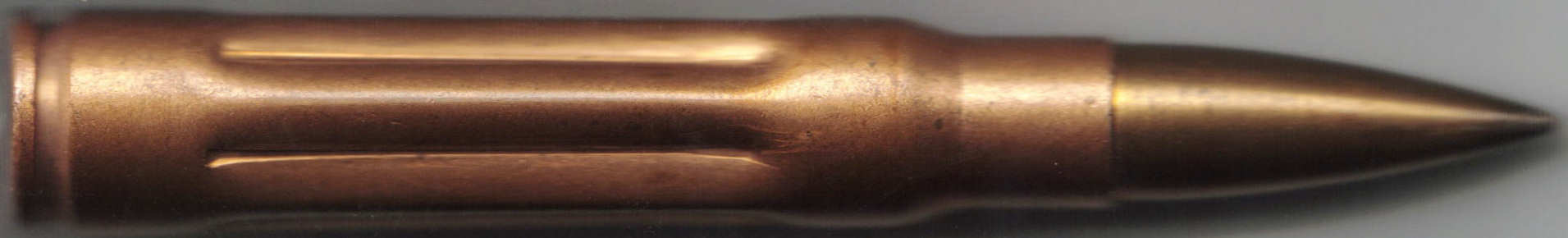

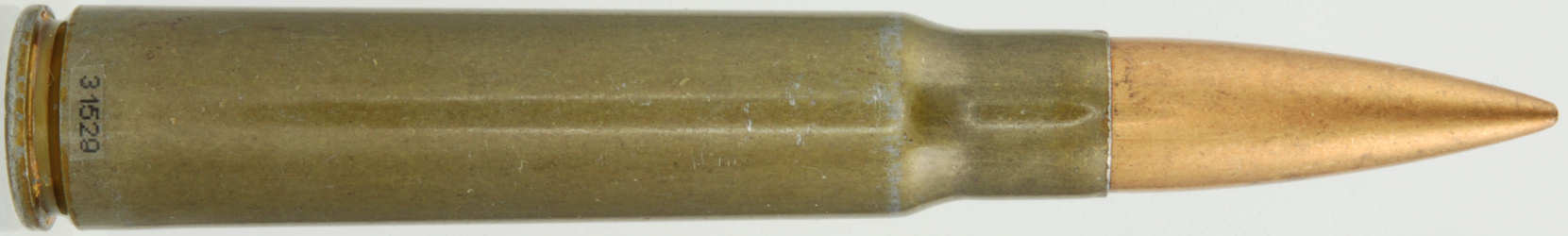

Patrone sS Schweres spitzgeschoss con vaina de acero lacado (KAA0719) FOTO: LAURENT
Estos cartuchos fueron marcados y cargados en 1930-31 y los segmentos indican que estas vainas de 1927 fueron montadas con un proyectil sS con acanaladura para uso en ametralladoras, el cual todavía no había sido estandarizado en la fecha indicada en la estampa. A partir de 1928 todos los proyectiles sS se produjeron exclusivamente con dicha acanaladura y ya no era necesario indicarlo con esas marcas. Estos cartuchos también poseen la particularidad de presentar una vaina con el cuello recocido con posterioridad a su fabricación. Esto se hizo para evitar los problemas encontrados en la producción de estas vainas cuando se cambió la aleación del latón a 72/28, el cual se solucionó recién en 1928 (toda la producción de 1926 y 1927 debió ser recocida antes de cargarse). En algunas cajas de 1930 estas vainas son denominadas "Sx", lo cual hace alusión a su marcaje especial (vaina "S" con marcaje "x") (KAA0841). FOTO: XIMO DATOS: FEDE
18
9 S67
C		 FOTO: FABIEN Alemania 1918 KAA0250
eej
42 St+
3		 Märkisches Walzwerk GmbH, Straussberg bezirk Potsdam. FOTO: LAURENT Alemania 1942 KAA0719
P25
5 S*

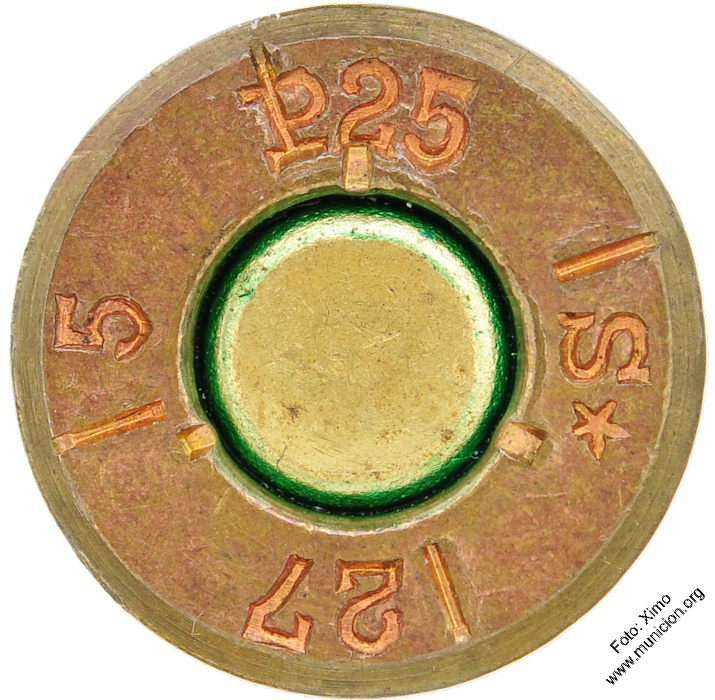

27		 Metallwarenfabrik Treuenbritzen GmbH, de Sebaldushof. FOTO: XIMO Alemania 1927 - 1931 KAA0841

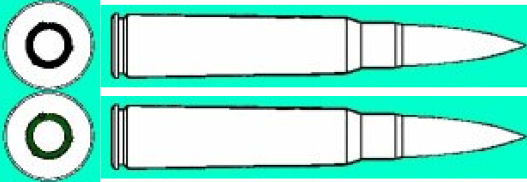

s.S. Patrone -Trop Schweres Spitzgeschoß Patrone tropen. Proyectil pesado, tropicalizado.

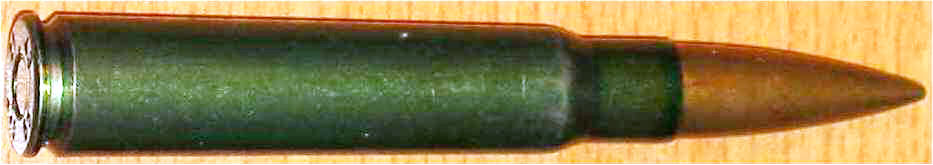

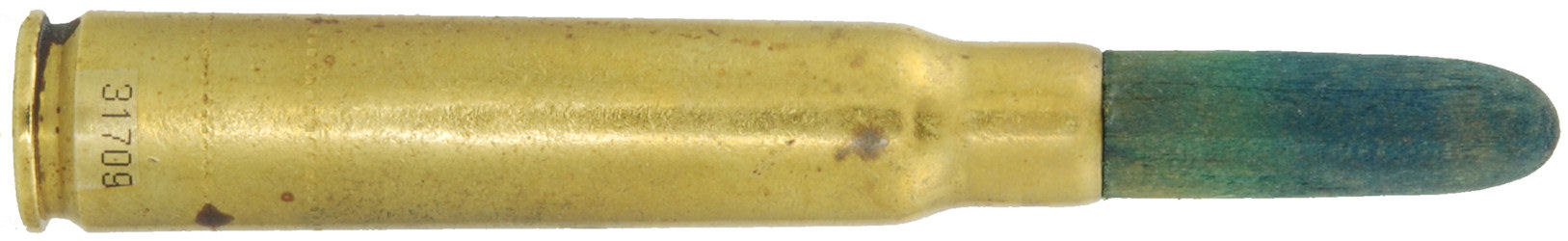

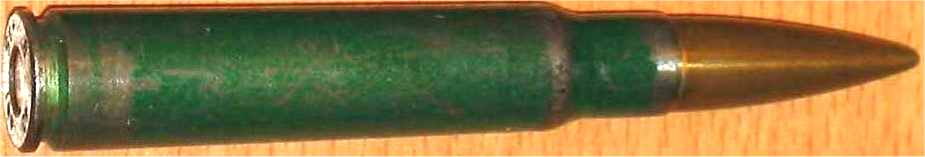

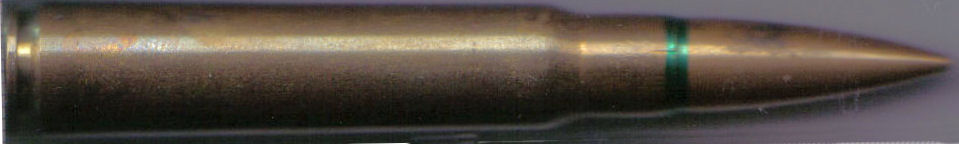

Cartucho con vaina de latón, laca verde en ambas juntas. FOTO: LAURENT
cg
41 S*
2

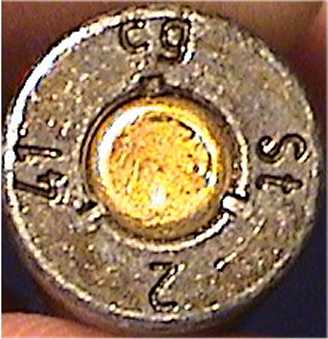

 Finower Industrie GmbH, Finow/Mark, Brandenburg. FOTO: LAURENT Alemania 1941 KAA0718
sS-Zdh43 Schweres Spitzgeschoß Patrone, Zundhütchen 1943. Cartucho s.S. ordinario (bala pesada) con pistón modelo 1943 (Zdh=Zundhütchen=pistón)
S.m.E. (Cartucho con bala puntiaguda y núcleo de hierro), vaina de acero lacado más oscuro, pistón modelo 1943 (KAA0714). FOTO: LAURENT
edq
43 St+
6		 Deutsche Waffen-u. Munitionsfabriken A.G., Wesloerstraße, Lübeck-Schlutup. FOTO: LAURENT Alemania 1943 KAA0714
S.Pr. Spitzgeschoß mit Phosphor. Cartucho con bala ligera incendiaria

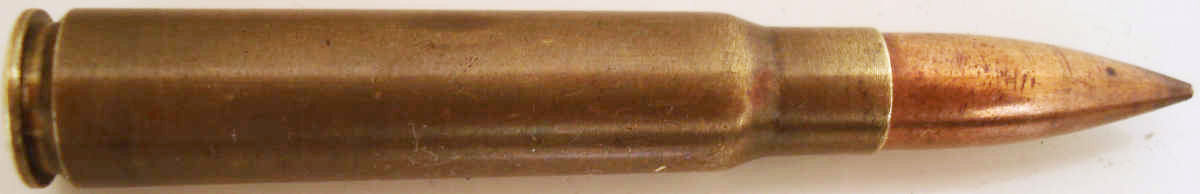

S.Pr (Perforante incendiaria 1º modelo). Bala incendiaria con núcleo perforante. Aparecido en 1917 para destruir los globos aliados, rellenos de Hidrógeno. Sellado pistón negro, tres marcajes en el culote típicos de 1ª GM. FOTO: KIKE

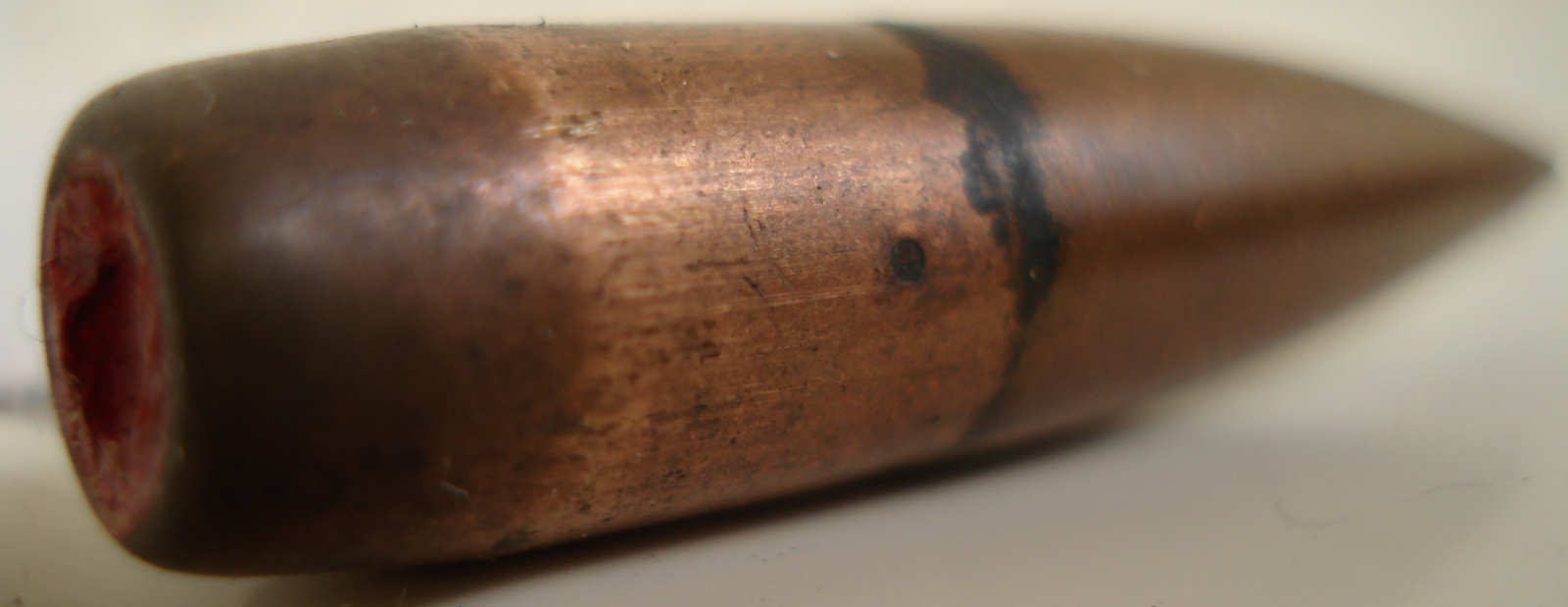

La bala está llene en aprox. un 75% de fósforo blanco, y lleva dos minúsculos agujeros -en esta foto es visible uno de ellos- por los que sale el el producto incendiario.
La combustión se inicia hacia los 50 metros y se apaga a los 400 metros tras abandonar el cañón. Detalle de una de estas balas. FOTOS Y DATOS: PHIL
S67
17 8

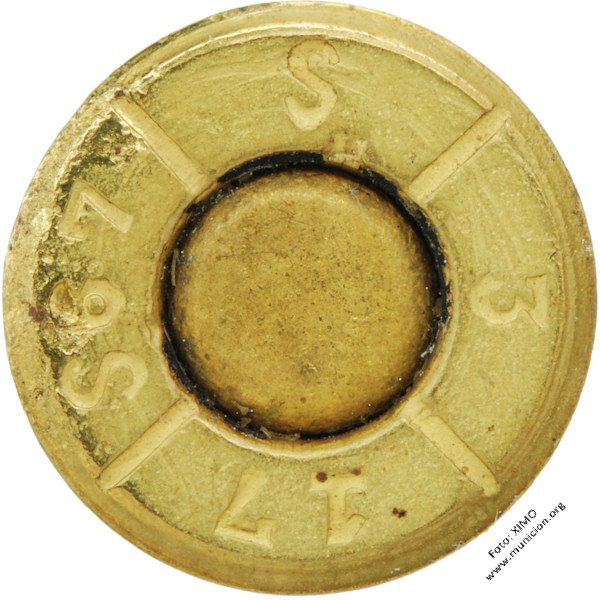

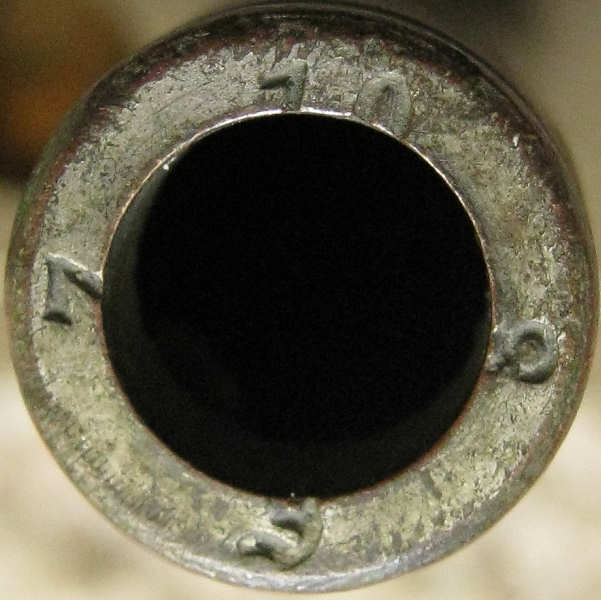

 Marcaje alemán para cartuchos SPr. Fábrica no identificada. 67= latón con sólo 67% de cobre debido a las restricciones. FOTO: KIKE Alemania 1917 KAA0082
S67
17 9

 Marcaje alemán para cartuchos SPr. Fábrica no identificada. 67= latón con sólo 67% de cobre debido a las restricciones. FOTO: PHIL Alemania 1917

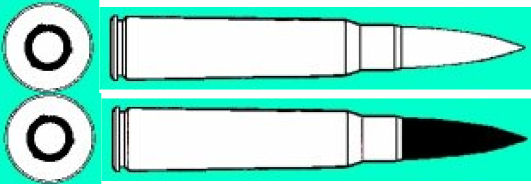

3º modelo, introducido en 1918. Bala totalmente negra, marcaje en cuatro sectores. Este modelo permanecerá en producción hasta la desaparición del tipo Spr durante los años 1930 (KAA0248) FOTO: FABIEN

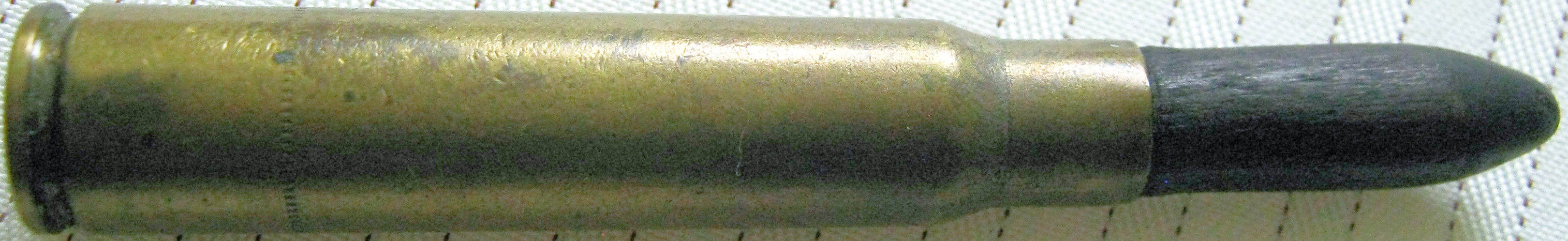

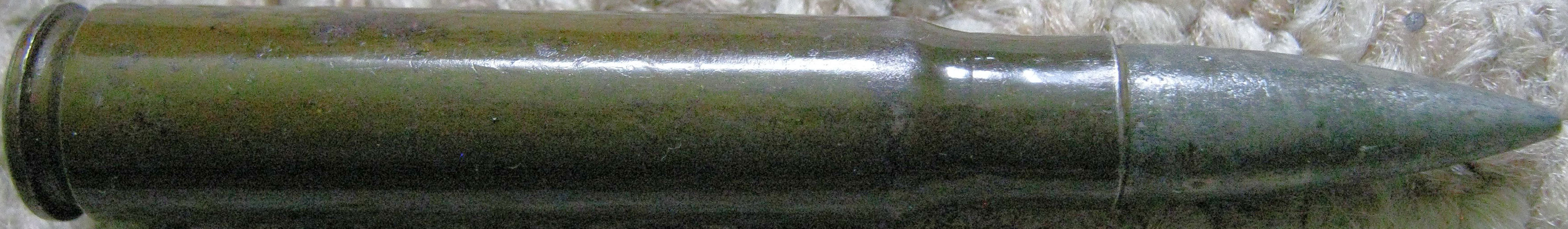

Cartucho Spr. con bala ligera incendiaria pintada de negro. Vaina de acero lacado (KAA0914). FOTO: SŁAWOMIR

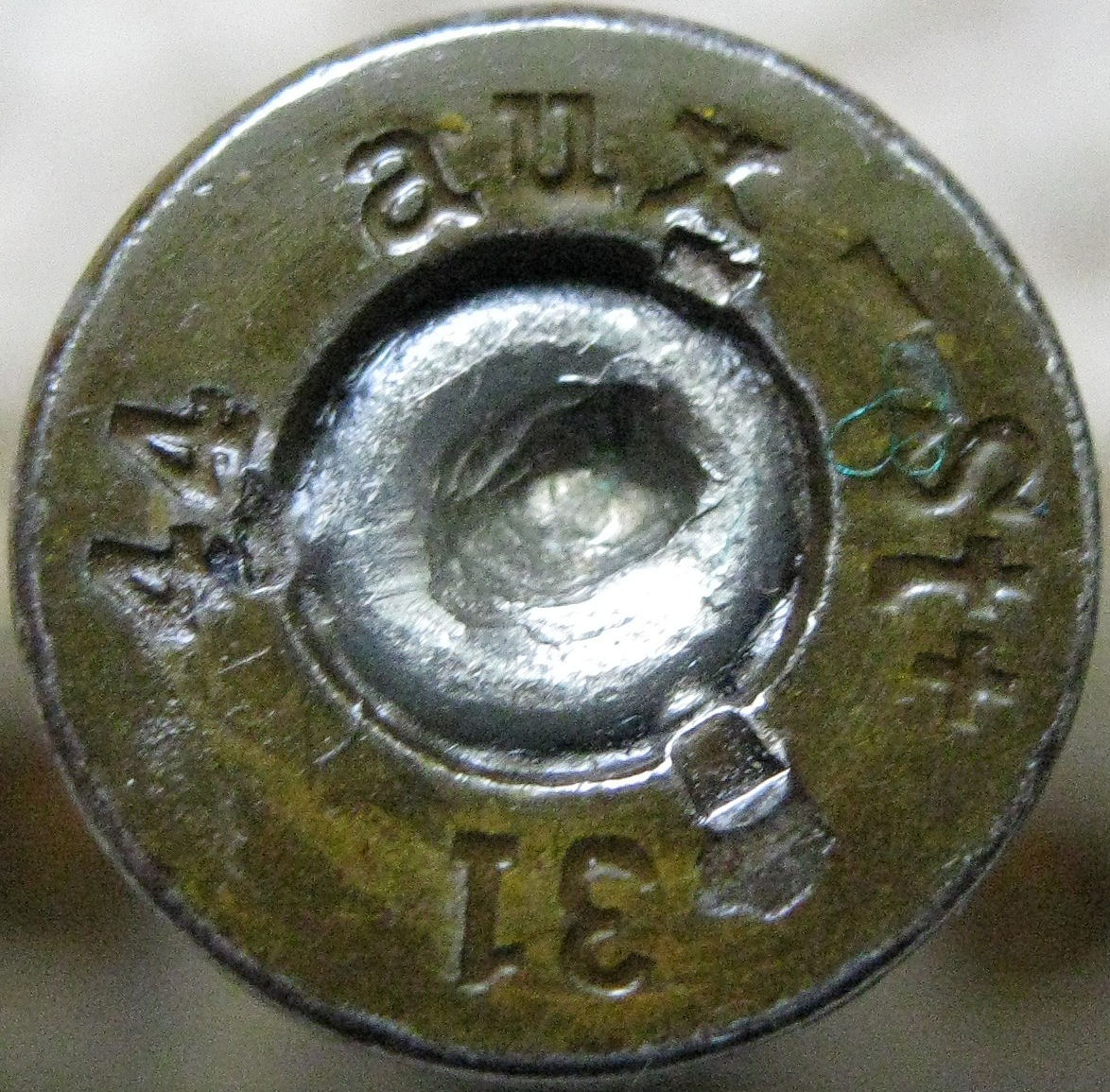

aux
44 -St+
31		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburgo. FOTO: SŁAWOMIR Alemania 1944 KAA0914
18
3 S67
P		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburg. S67= Latón con 67% de cobre. FOTO: FABIEN Alemania 1918 KAA0248
V
38 B
a

 ¿? FOTO: KIKE Alemania 1938 KAA0087

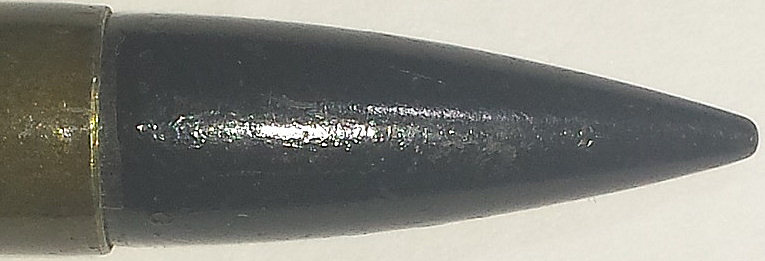

Supuesto cartucho Incendiario con bala negra y aro de laca negra entre pistón y vaina. La bala atrae el imán. CARTUCHO FALSO creado por un armero francés con fines comerciales. FOTO: PEDRO
aux

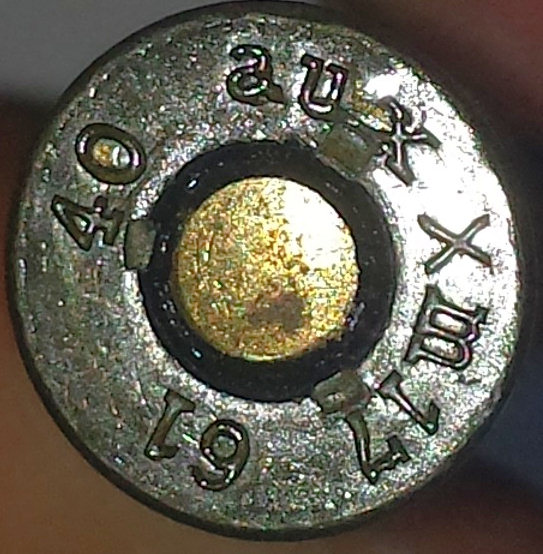

40 xm17
61		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburg. FOTO: PEDRO Alemania / Francia 1940 KAA0865
Patrone F. Perforante incendiaria para aviación. Ojiva negra, el marcaje en cuatro sectores y junta de pistón roja. Sin dibujo.

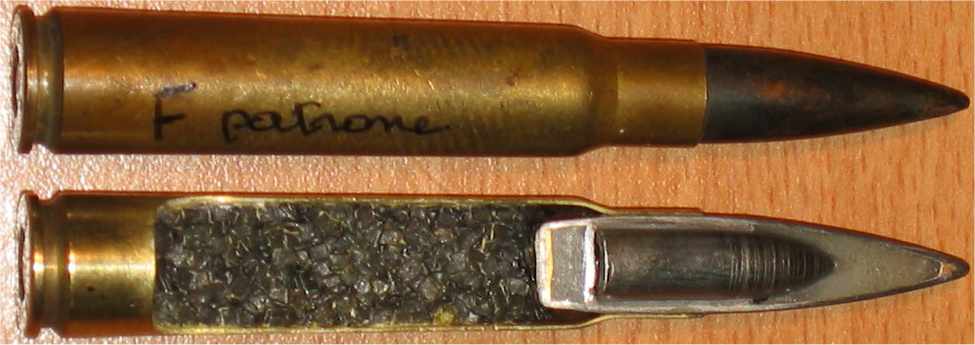

Patrone F (Perforante incendiaria). Aparecida a mediados de 1918 y destinada a ametralladoras de aviación, se distingue por la ojiva negra, el marcaje en cuatro sectores y junta de pistón roja. FOTO: FABIEN
18
8 S67
P		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburg. S67= Latón con 67% de cobre. FOTO: FABIEN Alemania 1918 KAA0245

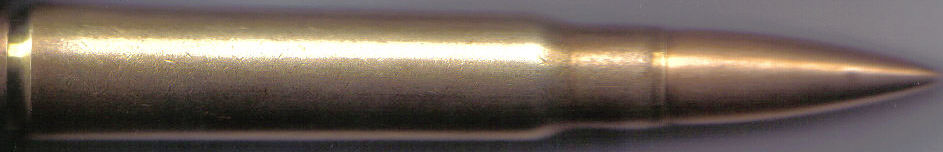

P.m.K. Phosphor mit Kern API, perforante incendiaria con núcleo de acero.

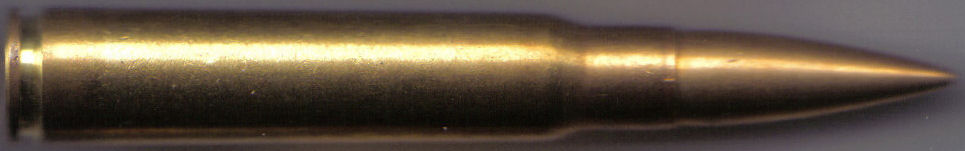

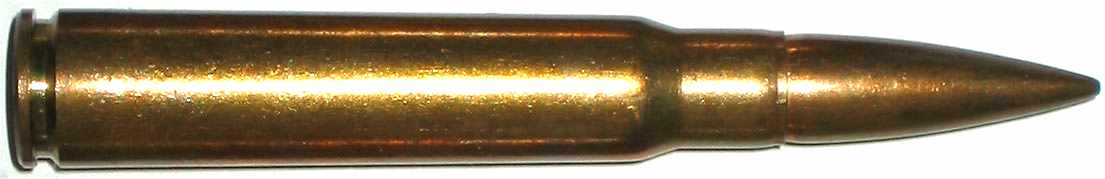

PmK (Perforante incendiaria 1º modelo). Bala incendiaria con núcleo perforante. Sustituye a la Spr (incendiaria de fósforo) usada durante la 1ª guerra mundial. Raya roja en el culote (Ver foto de la caja) (KAA0070) FOTO: KIKE
PmK (Perforante incendiaria 1º modelo). Bala incendiaria con núcleo perforante. Vaina de acero lacado (KAA0981) FOTO: THH
P
36 S*
27

Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburg, Sachsen
S*- Vaina latón. FOTO: KIKE

 Alemania 1936 KAA0070

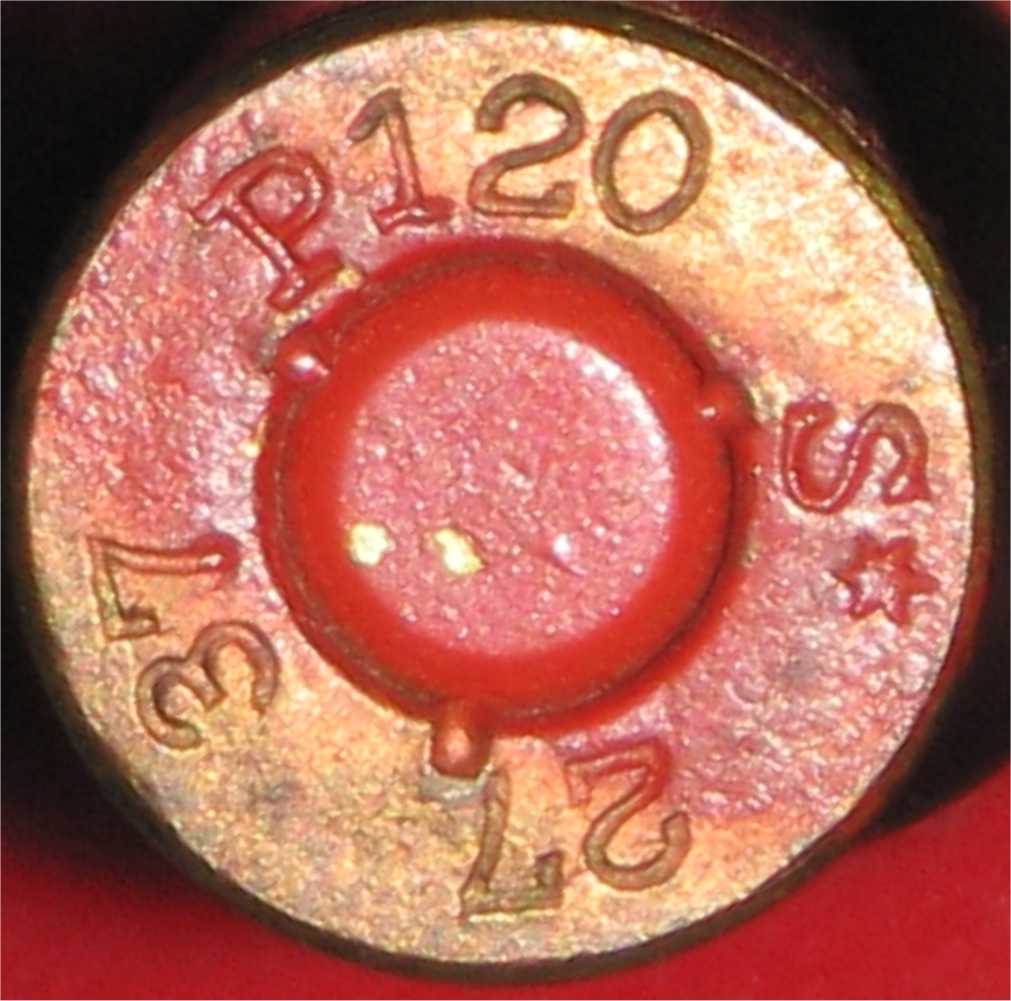

P120
37 S*
27

 Dynamit A.G., antiguamente Alfred Nobel & Co., fábrica de Hannover-Empelde. S*- Vaina latón. FOTO: ANTONIO Alemania 1937 KAA0314
hlc
44 -St+
18		 Metallwarenfabrik Treuenbrietzen G.m.b.H., fábrica de Schleusingen (Turingia). St+= Patronenhulse Stahl lackiert verstaerkt (vaina de acero lacado, reforzada). FOTO: THH Alemania 1944 KAA0981

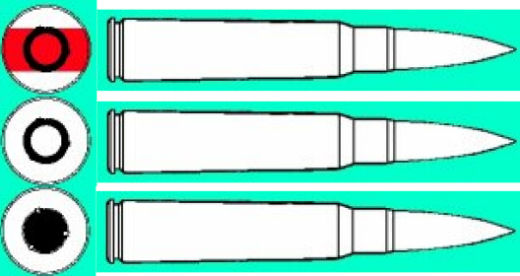

PmK (Perforante incendiaria 2º modelo). Bala incendiaria con núcleo perforante. FOTO: LAURENT
P
39 S*

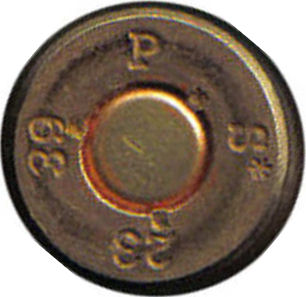

23		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. S*- Vaina latón. FOTO: KIKE Alemania 1939 KAA0727
PmK (Perforante incendiaria 3º modelo). Bala incendiaria con núcleo perforante. FOTO: LAURENT
P
38 S*
98		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. S*- Vaina latón. FOTO: KIKE Alemania 1938 KAA0728

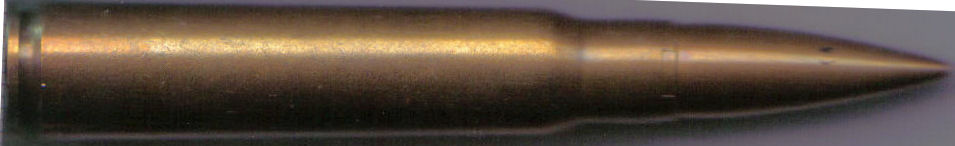

PmK (Perforante incendiaria 4º modelo). Bala incendiaria con núcleo perforante. FOTO: LAURENT
P
40 S*

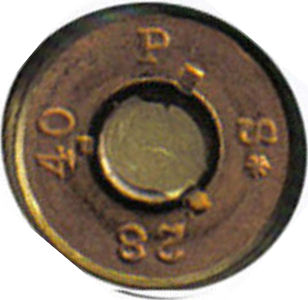

28		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. S*- Vaina latón. FOTO: KIKE Alemania 1940 KAA0729
P.m.K.-v. Phosphor mit kern, verbessert. Perforante-Incendiario con núcleo de acero, mejorado.

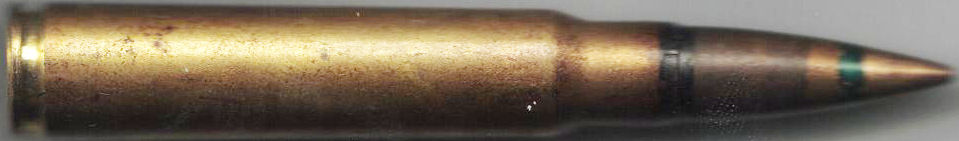

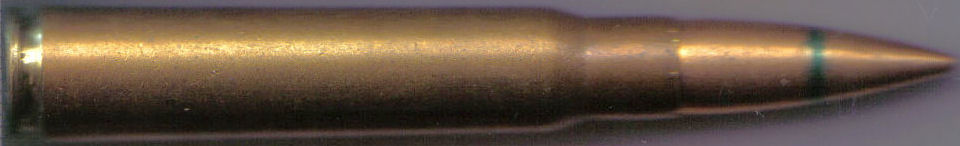

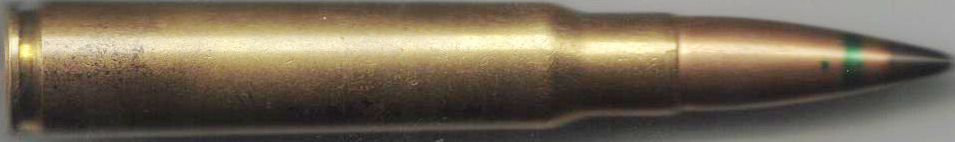

Cartucho perforante incendiario mejorado. Banda verde en bala, laca negra en pistón. FOTO: LAURENT
P315
40 S*
3		 Märkisches Walzwerk GmbH, de Strausberg. FOTO: LAURENT Alemania 1940 KAA0730

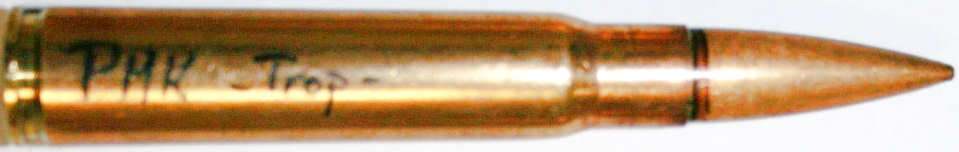

P.m.K.-v.-Trop. Phosphor mit kern, verbessert troppen. Perforante-Incendiario con núcleo de acero, mejorado y tropicalizado
PmK (Perforante incendiaria tropicalizada). Sellado bala y pistón negros, marca verde en la bala. FOTO: KIKE
avu
42 S*
6

 Silva Metallwerke GmbH, fábrica de Genthin. FOTO: KIKE Alemania 1942 KAA0071
P.m.K.-Trop. Phosphor mit Kern - tropen. Perforante incendiario con núcleo de acero y tropicalizado.
PmK topicalizado. Phosphor mit Kern, perforante incendiaria con núcleo de acero y fósforo. Versión tropicalizada. Laca negra en ánulo de pistón, laca estanqueidad en junta de bala. FOTO: PEDRO
emp
43 S*
4		 Dynamit A.G de Empelde, Hannover . FOTO: PEDRO Alemania 1943 KAA0525

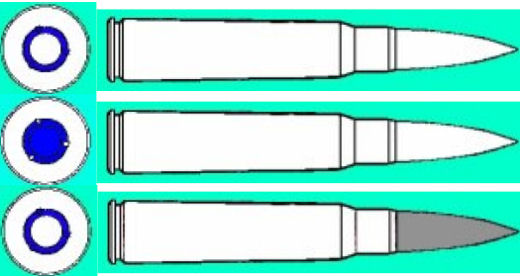

S.m.E. Spitzgeschoß mit Eisenkern. Bala perforante con núcleo de hierro.

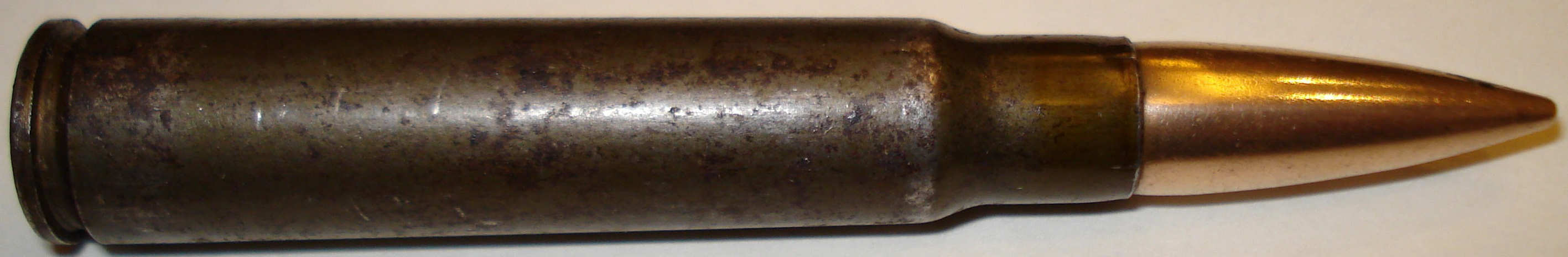

Cartucho S.m.E. Bala aerodinámica con envuelta cobreada y núcleo de hierro. Vaina de acero lacado, reforzada y sellado del pistón azul (KAA0910) FOTO: SŁAWOMIR
Cartucho S.m.E. Bala aerodinámica con envuelta cobreada y núcleo de hierro. Vaina de acero lacado, reforzada y sellado del pistón azul (KAA0377) FOTO: CARLO

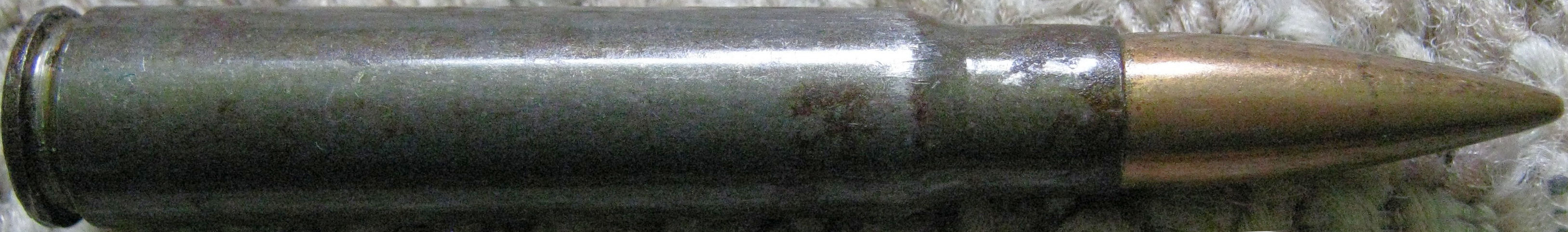

Cartucho S.m.E. Bala aerodinámica con envuelta cobreada y núcleo de hierro. Vaina de acero lacado, reforzada y sellado del pistón azul (KAA0972) FOTO: THH
dnf
44 St+
63

 Rheinisch-Westfälische Sprengstoff A.G., fábrica de Nürnberg-Stadeln. FOTO: KIKE Alemania 1944 KAA0090
dom
44 St+
11		 Westfälische Metallindustrie A.G., de Lippstadt. FOTO: SŁAWOMIR Alemania 1943 KAA0910
hlc
44 St+
8
Metallwarenfabrik Treuenbrietzen G.m.b.H., fábrica de Schleusingen (Turingia). St+= Patronenhulse Stahl lackiert verstaerkt (vaina de acero lacado, reforzada, sellado piston azul). FOTO: CARLO Alemania 1944 KAA0377
kam
44 St+
43
 H.A.S.A.G., Eisen und Metallwerke GmbH., fábrica de Skarzysko Kamienna, Polonia. Balal incendiaria. FOTO: WILLEM VAN EIJK Polonia 1944 KAA0185
Wg
44 St+
45		 Hugo Schneider A.G., fábrica de Altenburg. Cartucho SmE perforante (laca azúl en pistón) FOTO: THH Alemania 1944 KAA0972
Cartucho S.mE. Vaina de latón, pistón sellado azul, doble engarce en bala (KAA0084). FOTO: KIKE

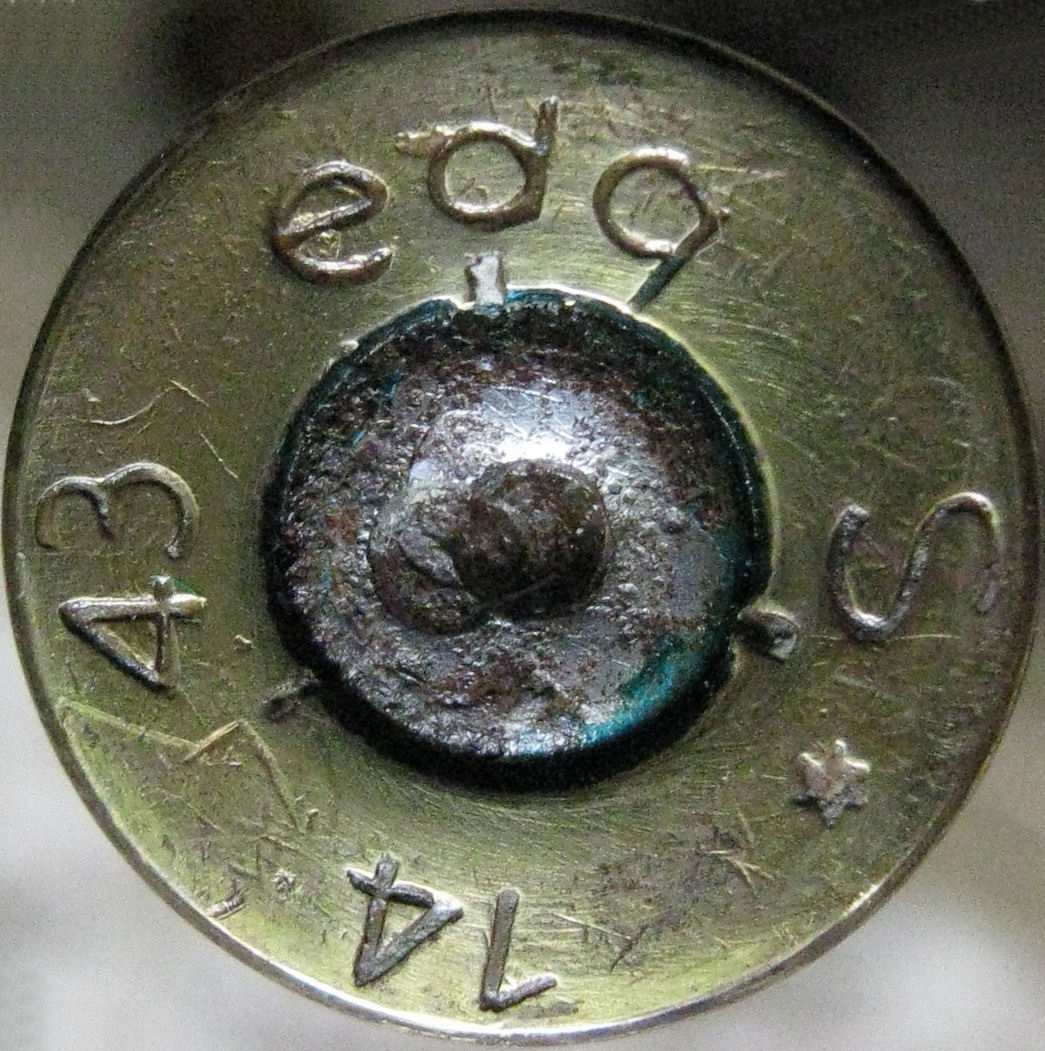

edq
43 S*
14		 Deutsche Waffen-u. Munitionsfabriken A.G., Wesloerstraße, Lübeck-Schlutup. . FOTO: SŁAWOMIR Alemania 1943 KAA0912
hlb
44
S*
5

 Metallwarenfabrik Treuenbritzen GmbH, fábrica de Selterhof. FOTO: KIKE Alemania 1944 KAA0084
7,92 SmE. Lang Semi perforante con núcleo mas largo Bala galvanizada y sin sellado del pistón
eej
43 St+
16

 Märkisches Walzwerk GmbH, Straussberg bezirk Potsdam. FOTO: KIKE Alemania 1943 KAA0088

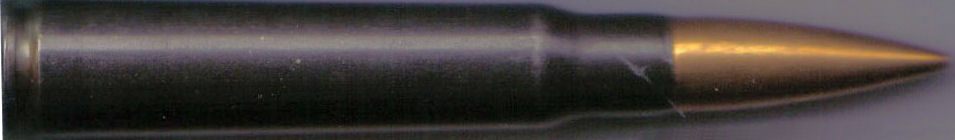

7,92 SmE.Semi perforante Bala galvanizada y sellado del pistón azul, punta checa cuproniquel
dou
43 St+
132

 Waffenwerke Brünn A.G., fábrica de Povaszka Bystrica. FOTO: KIKE Alemania 1943

KAA0089

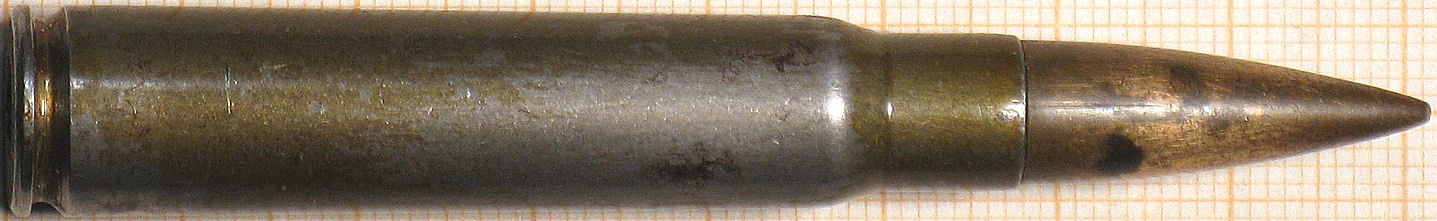

S.m.E -Zdh43. La raya en el marcaje indica pistón modelo 1943 que solo tiene un agujero en el yunque. (Zdh= Zundhütchen = pistón) (KAA0083). FOTO: KIKE
S.m.E. (Cartucho con bala puntiaguda y núcleo de hierro) (KAA0078). FOTO: XIMO
auy--St+
44
38


 Polte Armaturen und Maschinenfabrik A.G., fábrica de Grüneberg (Nordbahn). FOTO: KIKE Alemania 1944 KAA0083

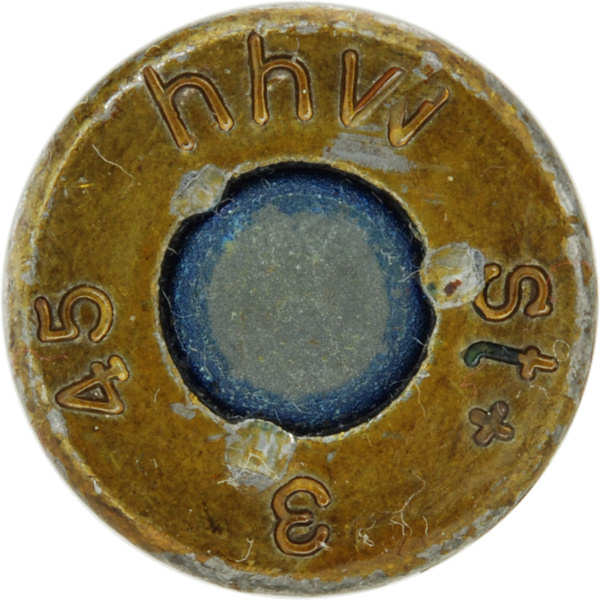

hhw
45 St+
3		 Metallwerke Silberhütte GmbH, de St.Andreasberg im Harz . FOTO: XIMO Alemania 1945 KAA0078
S.m.K. Spitzgeschoß mit Stahlkern. Perforante con núcleo de acero

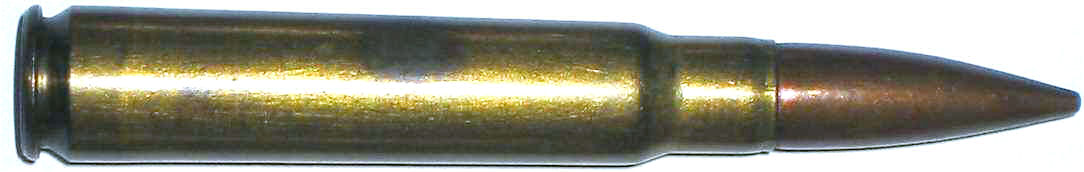

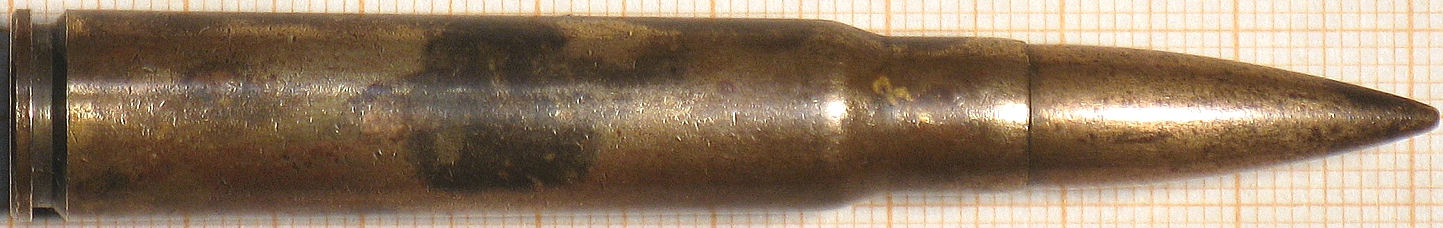

Patrone K (Perforante con núcleo de acero). Producido desde 1915 con camisa de cuproníquel. K o K67 en el marcaje y junta de pistón roja o negra. FOTO: FABIEN
S
2 K
16		 S= Arsenal imperial de Spandau. K= perforante. FOTO: FABIEN Alemania 1916 KAA0256
Patrone K (Perforante con núcleo de acero). Producido desde 1916 con camisa de Tombak. K o K67 en el marcaje y junta de pistón roja. FOTO: FABIEN
K67
16 S
10		 S= Arsenal imperial de Spandau. K67= perforante, vaina de aleación pobre. FOTO: FABIEN Alemania 1916 KAA0257
SmK (KAA0255) FOTO: FABIEN
SmK (KAA0255) FOTO: FABIEN
P???
88 S*
34		 Ilegible. FOTO: FABIEN Alemania 1934 KAA0255
P
37 S*
9
Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburgo. S*- Vaina latón. FOTO: THH
Alemania 1937 KAA0976

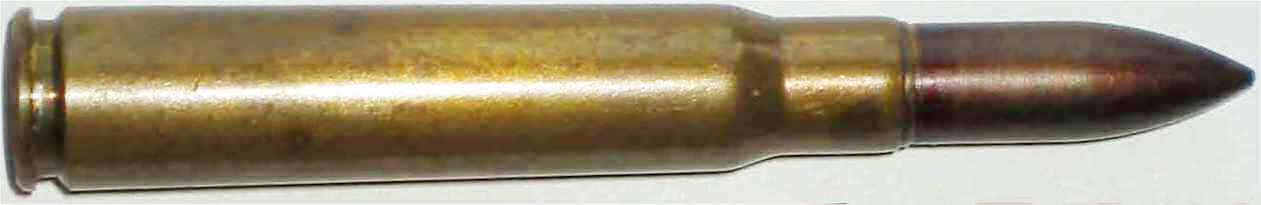

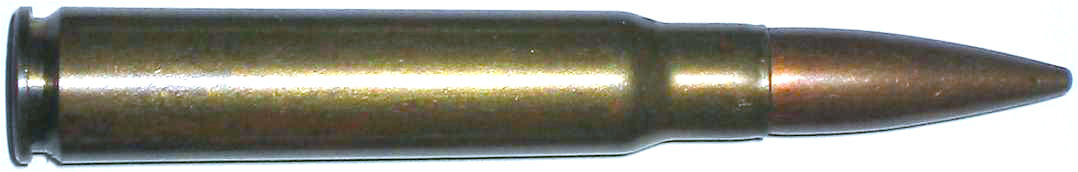

Patrone K (Perforante con núcleo de acero). Al finalizar la guerra, desaparece el marcaje K y solo queda la junta de pistón roja. FOTO: FABIEN
18
9 S67
DM		 Deutsche Metall Patronenfabrik de Karlsruhe (DWM). S67=aleación pobre. FOTO: FABIEN Alemania 1918 KAA0258

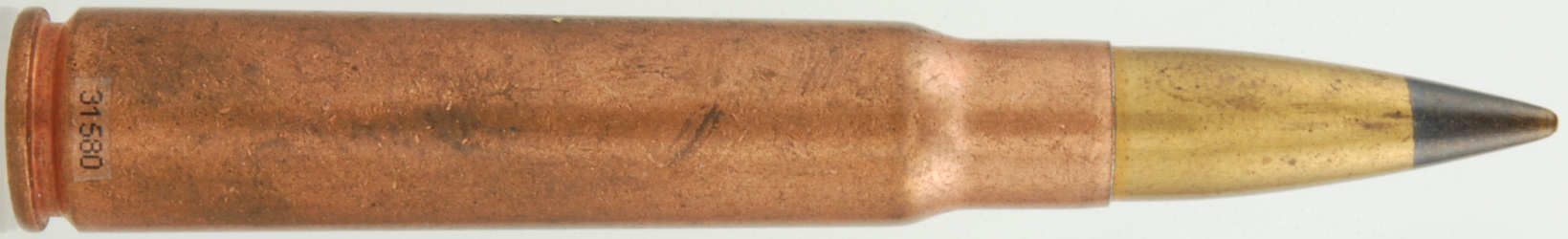

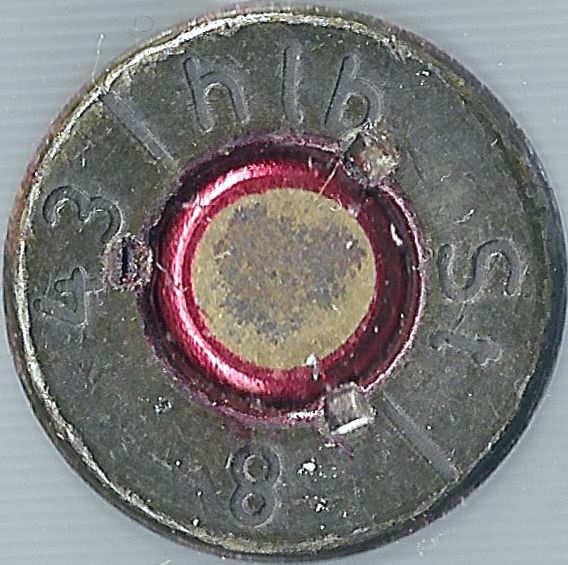

Patrone S.m.K. (Perforante con núcleo de acero). Vaina de acero lacado gris, bala con envuelta de acero cobreado, laca roja en pistón. Detalle de la caja. Mas información en el foro de la IAA. FOTOS: VLAD
hlb
43 St
8		 Metallwarenfabrik Treuenbritzen GmbH, de Selterhof. Los dos segmentos diagonales, sólo en vainas marcadas St, indican un proceso de fabricación a partir de barras de metal en lugar de discos. FOTOS: VLAD Alemania 1943 KAA0547
S.m.K.-Trop. Spitzgeschoß mit Stahlkern - Tropen. Perforante con núcleo de acero y tropicalizado.
Perforante Trop. Sellado piston rojo/sellado bala rojo. FOTO: KIKE
P186
39 xb1
15
Metallwerk Wolfenbüttel GmbH, Wolfenbüttel
S*- Vaina latón. FOTO: KIKE
 Alemania 1939 KAA0077

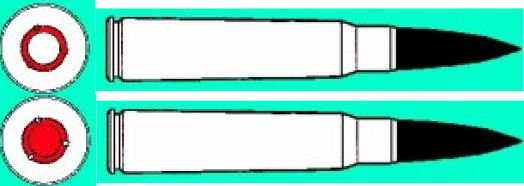

S.m.K.H. Spitzgeschoß mit Stahlkern gehärtet. Perforante con núcleo endurecido de carburo de tungsteno.

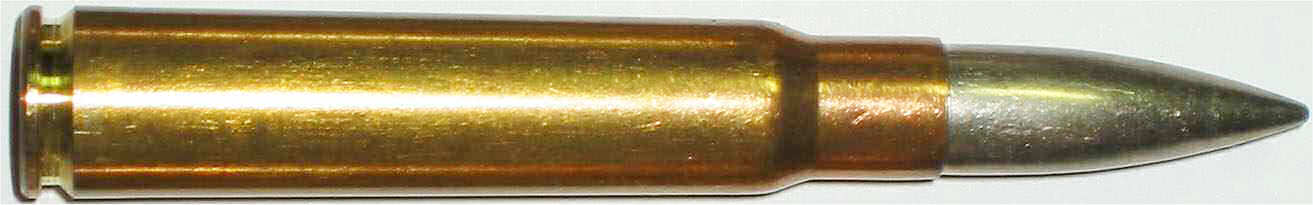

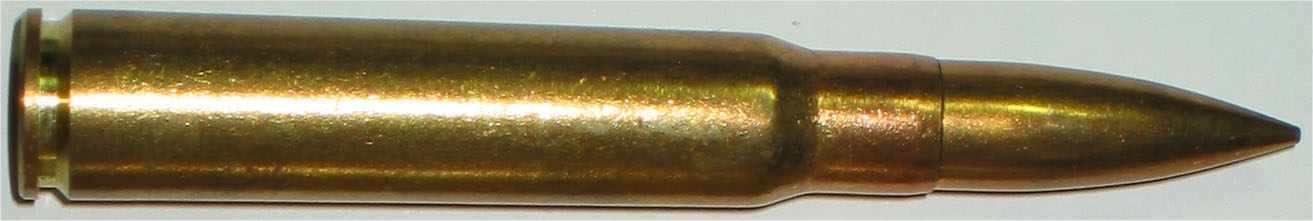

SmK(H). (H= Hartkem, núcleo endurecido). Es la versión "super perforante" de la munición de infantería. Es ligeramente más corta (28.2 mm, 12.5 gr). Tienen un núcleo de tungsteno de 22.5 mm. Carga igual que la de la munición tipo "V", 3.6 gramos de pólvora doble base con nitroglicerina. Capaz de penetrar 20mm de acero a 500 metros. En 1942, deja de fabricarse por la escasez de Tungsteno, aunque hasta 1943 se reparten los restos de stock. Hay cuatro variantes: ésta con bala negra y junta de pistón roja. FOTO Y DATOS: FABIEN
P
40 S*
8		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. FOTO: FABIEN Alemania 1940 KAA0254

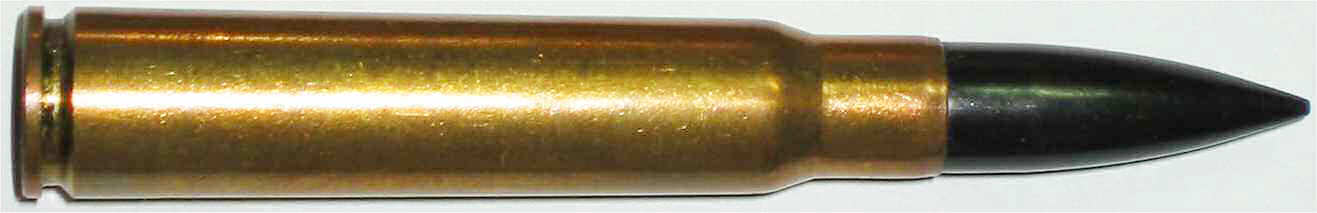

SmK. Es la versión "super perforante" de la munición de infantería. Es ligeramente más corta (28.2 mm, 12.5 gr). Tienen un núcleo de tungsteno de 22.5 mm. Carga igual que la de la munición tipo "V", 3.6 gramos de pólvora doble base con nitroglicerina. Capaz de penetrar 20mm de acero a 500 metros. En 1942, deja de fabricarse por la escasez de Tungsteno, aunque hasta 1943 se reparten los restos de stock. Hay cuatro variantes: ésta con bala de tombak y pistón rojo. FOTO Y DATOS: FABIEN
P
38 S*
69		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. FOTO: FABIEN Alemania 1938 KAA0251

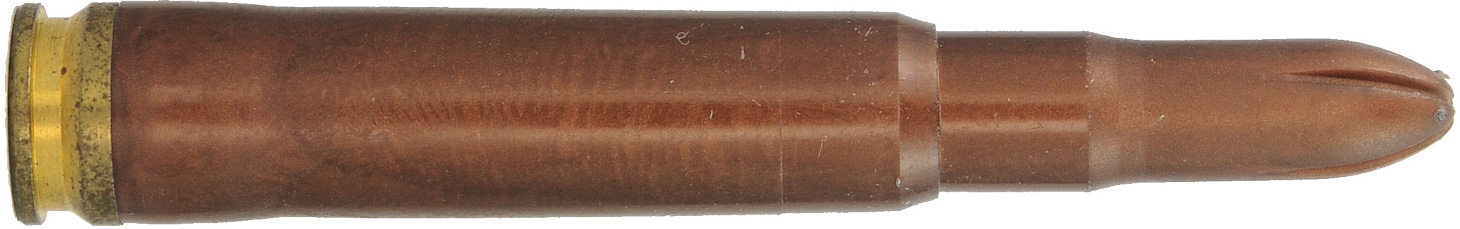

Perforante con núcleo de tungsteno. Piston totalmente pintado de rojo. FOTO: KIKE
P
37 S*
21

Polte Armaturen und Maschinenfabrik A.G., Werk Magdeburg, Sachsen. S*- Vaina latón. FOTO: KIKE

 Alemania 1937 KAA0072

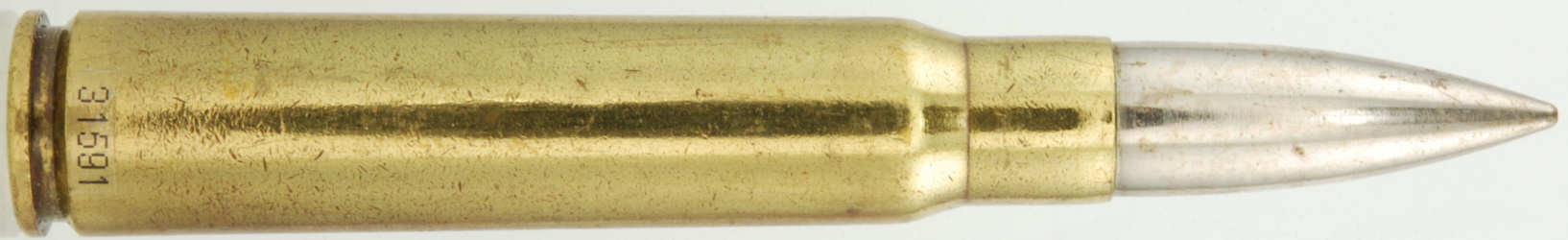

SmK(H). (H= Hartkem, núcleo endurecido). Es la versión "super perforante" de la munición de infantería. Es ligeramente más corta (28.2 mm, 12.5 gr). Tienen un núcleo de tungsteno de 22.5 mm. Carga igual que la de la munición tipo "V", 3.6 gramos de pólvora doble base con nitroglicerina. Capaz de penetrar 20mm de acero a 500 metros. En 1942, deja de fabricarse por la escasez de Tungsteno, aunque hasta 1943 se reparten los restos de stock. Hay cuatro variantes: ésta con bala de cuproniquel y pistón rojo. FOTO: XIMO, DATOS: FABIEN
Corte de una bala Smk(H). FOTO: FRAN
P
39 S*
34		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. FOTO: FABIEN Alemania 1939 KAA0252
P186
35 S*

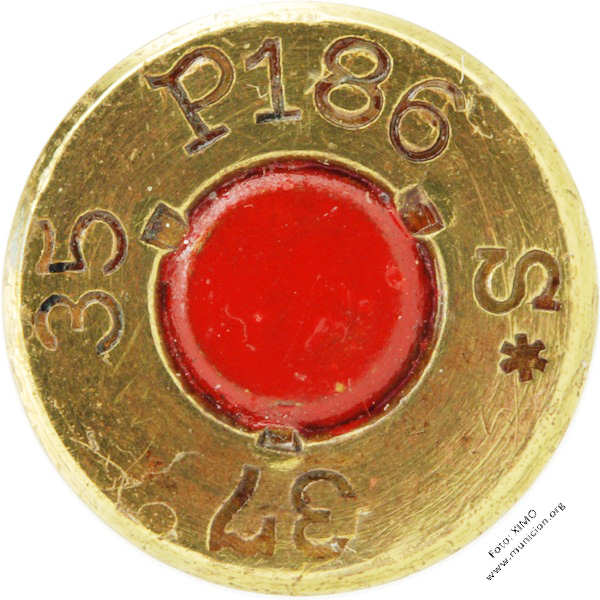

37		 Metallwerk Wolfenbüttel GmbH, Wolfenbüttel. FOTO: XIMO Alemania 1935 KAA0489
SmKH. Es la versión "super perforante" de la munición de infantería. Es ligeramente más corta (28.2 mm, 12.5 gr). Tienen un núcleo de tungsteno de 22.5 mm. Carga igual que la de la munición tipo "V", 3.6 gramos de pólvora doble base con nitroglicerina. Capaz de penetrar 20mm de acero a 500 metros. En 1942, deja de fabricarse por la escasez de Tungsteno, aunque hasta 1943 se reparten los restos de stock. Hay cuatro variantes: ésta con bala de cuproniquel y junta de pistón roja. FOTO Y DATOS: FABIEN
P249
40 S*
1		 Finower Industrie GmbH, de Finow. FOTO: FABIEN Alemania 1940 KAA0253
S.m.K.L'Spur

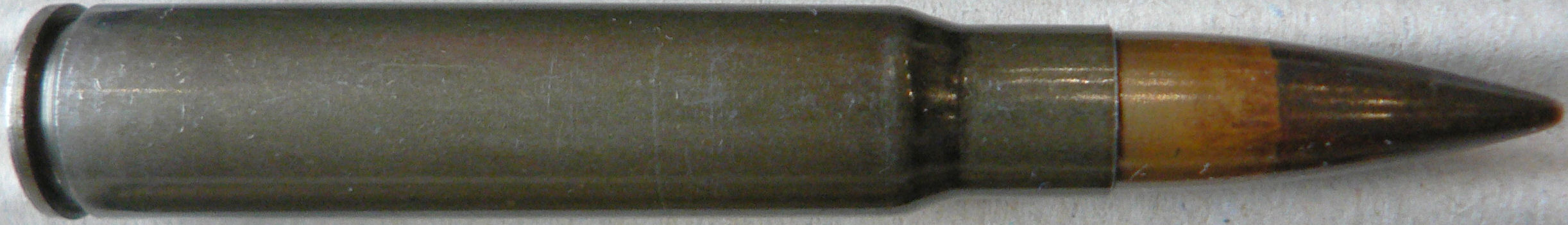

Spitzgeschoß mit Stahlkern und Leuchtspur. Perforante - trazadora con núcleo de acero

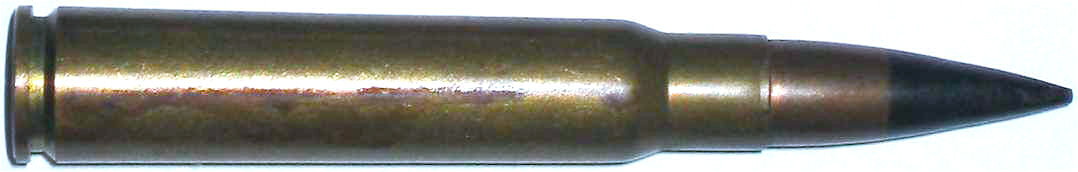

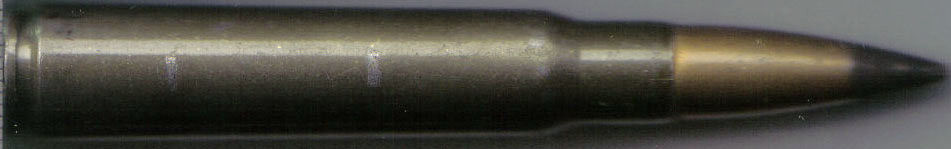

Trazador-Perforante, S.m.K. L’Spur. Vaina de acero cobreado (KAA0482) FOTO: XIMO

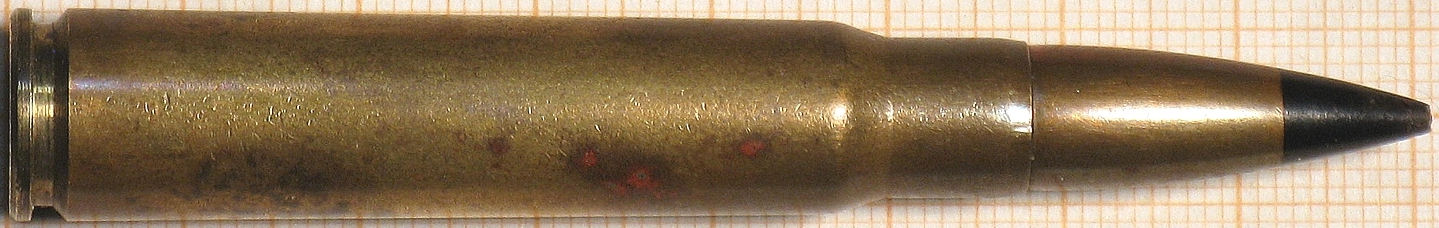

Trazador-Perforante, S.m.K. L’Spur. Vaina de latón, bala con punta negra y ánulo de pistón rojo (KAA0975) FOTO: THH

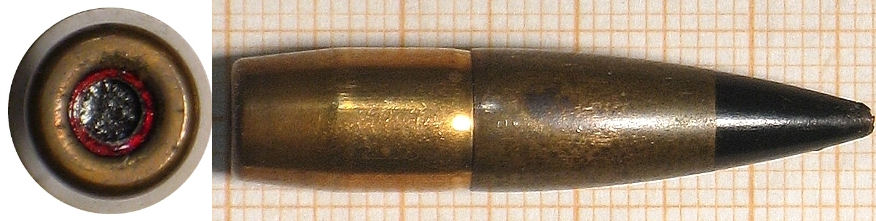

Detalle de su bala. FOTO: THH
P69
39 S*
12		 Patronen, Zündhütchen und Metallwarenfabrik A.G., Sellier & Bellot, fábrica de Schönebeck Elba. FOTO: THH Alemania 1939 KAA0975
P131
40 Xh1

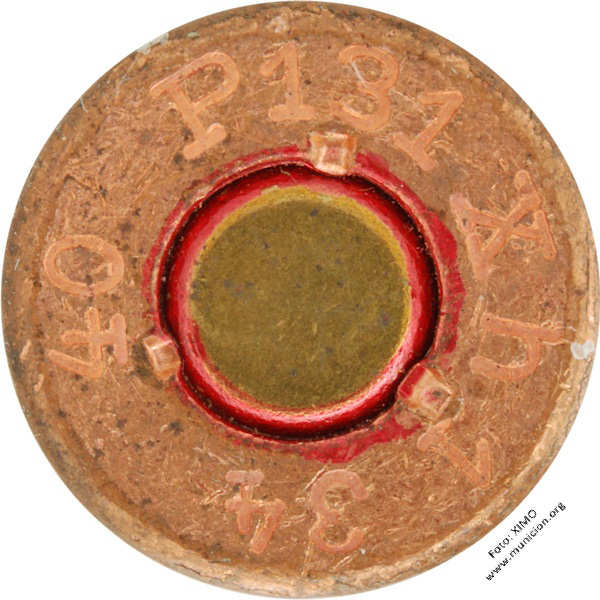

34		 Deutsche Waffen- u. Munitionsfabriken AG, de Berlin-Borsigwalde. Vaina de acero cobreado. X=Klöckner-Werke A.G., de Osnabrück, proveedor acero; h= Wielandwerke A.G., Metallhalbfabrikatede Ulm am Donau, cobreado. 1=Análisis del acero. FOTO: XIMO Alemania 1940 KAA0482
P249
40 VIIIg1

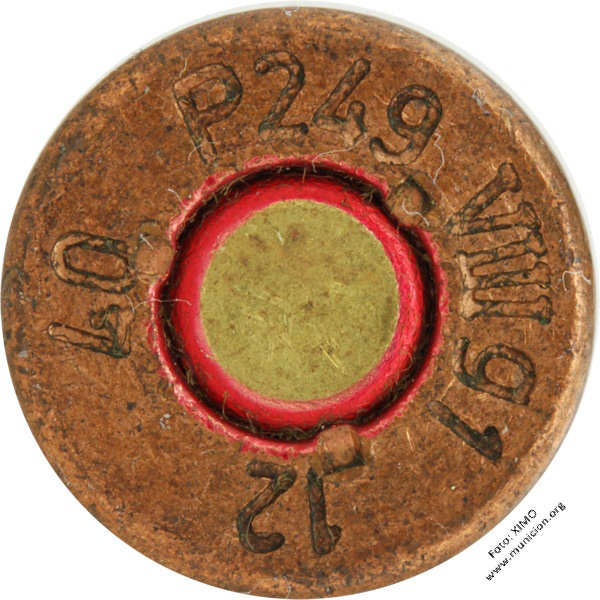

12		 Hirsch, Kupfer-u.Messingwerke AG, de Finow. VIII= proveedor del metal Dortmunder-Hörder Hüttenverein A.G., de Dortmund; ga= planta de cobreado Hirsch Kupfer-u. Messingwerke A.G, g= Hirsch Kupfer und Messingwerke A.G. de Finow/Mark, cobreado. 1=Análisis del acero. FOTO: XIMO Alemania 1940 KAA0483
Trazador-Perforante, S.m.K. L’Spur -Zdh43. Vaina de acero lacado. Pistón modelo 1943 que solo tiene un agujero en el yunque. (Zdh= Zundhütchen = pistón).FOTO: LAURENT
eej
43 St+
14		 Märkisches Walzwerk GmbH, Straussberg bezirk Potsdam. FOTO: LAURENT Alemania 1943 KAA0721
S.m.K.-L.Sp. Cartucho perforante - trazador para la Luftwaffe. Doble engarce. FOTO: XIMO
hlb

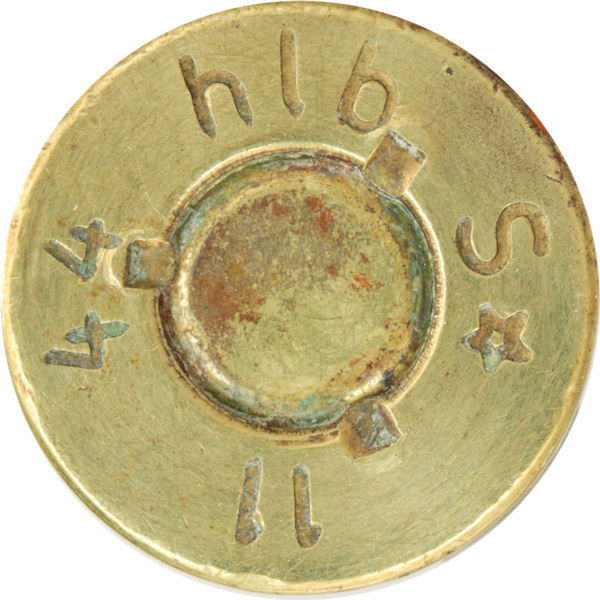

44 S*
11		 Metallwarenfabrik Treuenbritzen GmbH, fábrica de Selterhof. FOTO: XIMO Alemania 1944 KAA0084
Aunque tiene una porción mayor de la bala pintada de negro, es un S.m.K. L’Spur y no un S.m.K. L’Spur Ubm Zerl (con autodesctrucción). FOTO: FABIEN
18
3 S67
P		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. FOTO: FABIEN Alemania 1918 KAA0259
P
37 S*
20
Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. En la sección de cajas está su embalaje original. FOTO: CEDRIC Alemania 1937 KAA0294
S.m.K.Ub.m. Zerl. Spitzgeschoß mit Stahlkern Übungsmunition mit Zerlegung. Cartucho de prácticas, proyectil ligero con núcleo de acero, con autodestrucción.
S.m.K.L'Spur Ub.m.Zerl. Spitzgeschoß mit Stahlkern und Leuchtspur, Übungsmunition mit Zerlegung. Cartucho de prácticas, proyectil ligero con núcleo de acero, trazador con autodestrucción.
S.m.K.L'Spur Ub.m.Zerl. Cartucho de prácticas, vaina de acero lacado, proyectil de acero cobreado con punta negra, laca roja en ánulo de pistón. FOTO: LAURENT

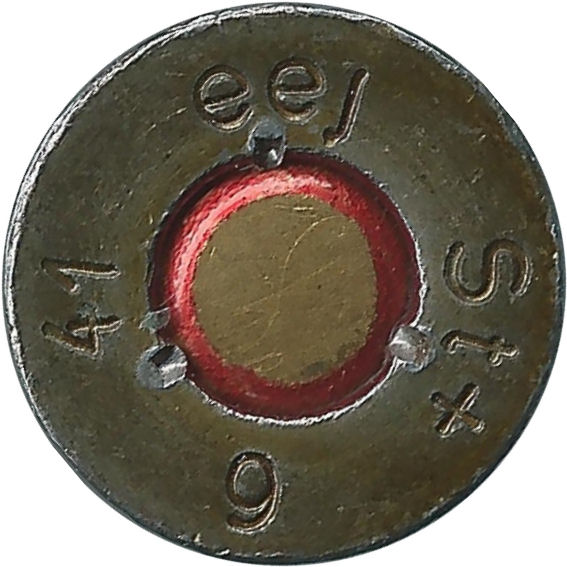

eej
41 St+
6		 Märkisches Walzwerk GmbH, de Straussberg bezirk Potsdam. FOTO: LAURENT Alemania 1941 KAA0889

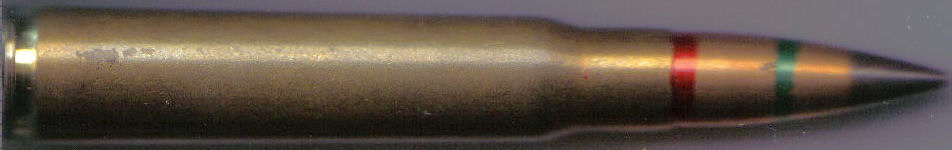

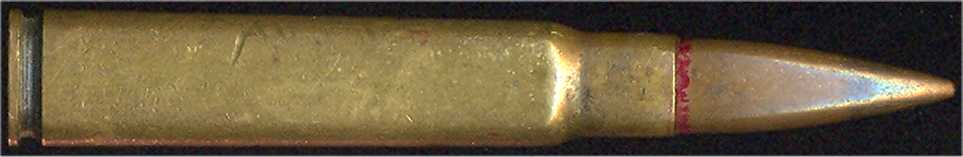

S.m.K.L'Spur-Trop. Spitzgeschoß mit Stahlkern und Leuchtspur - Tropen. Perforante trazador con núcleo de acero y tropicalizado.

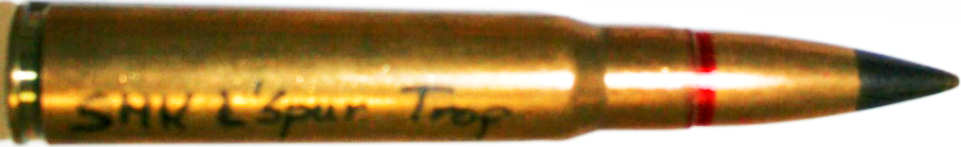

Patrone K l'Spur (Kern und leuchstspur = Trazadora perforante Tropicalizada). Sellado piston rojo/punta negra/sellado bala rojo (KAA0075). FOTO: KIKE
(KAA0317). FOTO: CARLO
(KAA0521). FOTO: PEDRO RETORTA
cg
41 S*
2

 Finower Industrie GmbH, Finow/Mark, Brandenburg. FOTO: KIKE Alemania 1941 KAA0075
fva
41 S*
5		 Draht und Metallwarenfabrik GmbH, de Salzwedel (Sachsen). FOTO: CARLO Alemania 1941 KAA0317
hlb
43 S*
4		 Metallwarenfabrik Treuenbritzen GmbH, de Selterhof. FOTO: PEDRO RETORTA Alemania 1943 KAA0521

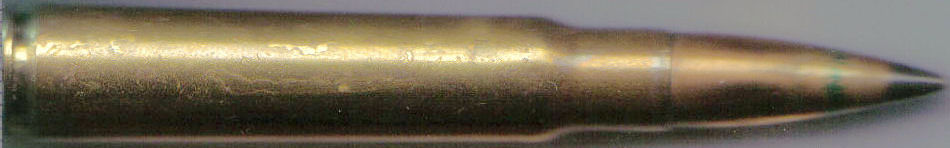

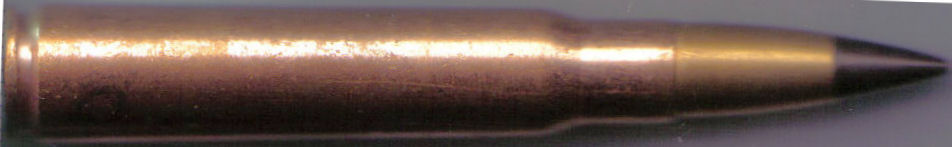

S.m.K.G l'Spur. Spitzgeschoß mit Stahlkern und Glimmspur. Perforante trazador nocturno con núcleo de acero. Punta negra de 5mm y laca roja en junta pistón.
Cartucho perforante trazador nocturno con núcleo de acero. FOTO: LAURENT
edq
44 S*
1		 Deutsche Waffen-u. Munitionsfabriken A.G., Wesloerstraße, Lübeck-Schlutup. FOTO: LAURENT Alemania 1944 KAA0723

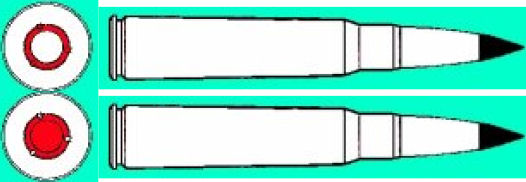

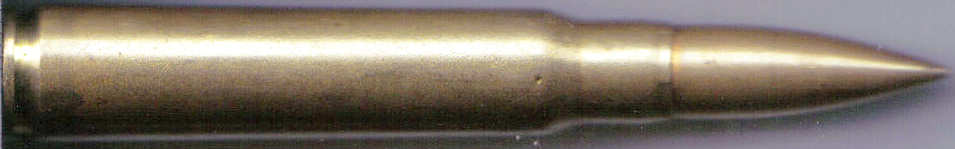

S.m.K.G l'Spur -Trop . Spitzgeschoß mit Stahlkern und Glimmspur - Tropen. Perforante trazador nocturno con núcleo de acero  y tropicalizado.
S.m.K.-v. Spitzgeschoß mit Stahlkern, verbessert. Perforante mejorada con núcleo de acero.
Patrone S.m.K-V. Spitzgeschoß mit Stahlkern, verbessert, perforante con núcleo de acero mejorada. Sellado piston rojo, aro verde en bala. FOTO: KIKE
hla
41 S*
10		 Metallwarenfabrik Treuenbritzen GmbH, de Sebaldushof. FOTO: PEDRO RETORTA Alemania 1941 KAA0523
hlb
42 S*
2		 Metallwarenfabrik Treuenbritzen GmbH, de Selterhof. FOTO: PEDRO RETORTA Alemania 1942 KAA0524
P
40 S*
15
Polte Armaturen und Maschinenfabrik A.G., Werk Magdeburg, Sachsen. S*- Vaina latón. FOTO: KIKE
 Alemania 1940 KAA0076

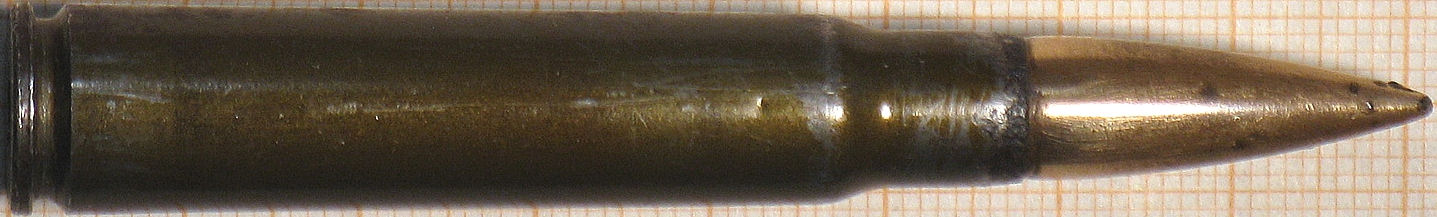

S.m.K.-v.-Trop. Spitzgeschoß mit Stahlkern, verbessert. Perforante mejorada con núcleo de acero y tropicalizada.

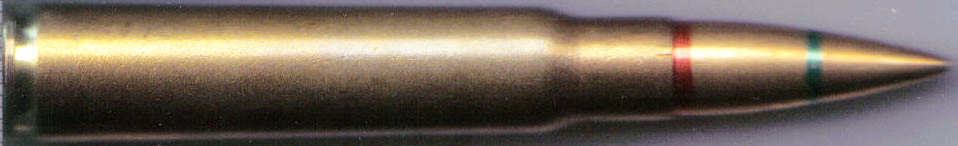

Spitzgeschoß mit Stahlkern, verbessert. Perforante mejorada con núcleo de acero y tropicalizada. Sellado piston y bala rojos, aro verde en bala. FOTO: LAURENT
hla
41 S*
9		 Metallwarenfabrik Treuenbritzen GmbH, fábrica de Sebaldushof. S* = Vaina de latón. FOTO: LAURENT Alemania 1941 KAA0737

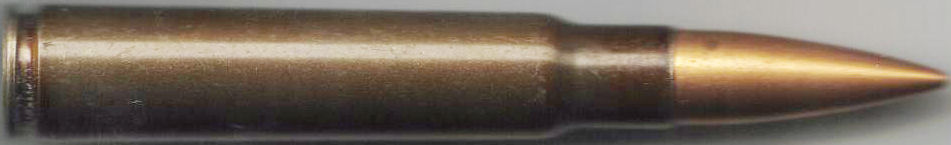

S.m.K.L'Spur-v Spitzgeschoß mit Stahlkern und Leuchtspur, verbessert perforante trazador mejorado con núcleo de acero

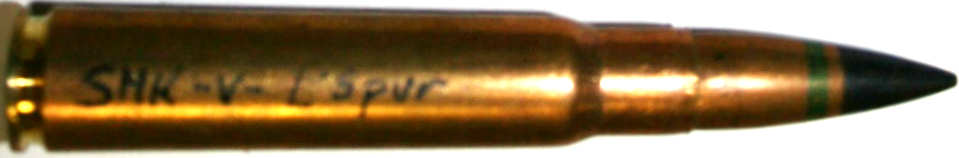

Patrone K l'Spur (Kern und leuchstspur = Trazadora perforante) de alta velocidad. Sellado piston rojo/punta negra/aro verde en punta. (KAA0074). FOTO: KIKE
(KAA0522). FOTO: PEDRO
(KAA0743). FOTO: PEDRO
edq
42 S*
2		 Deutsche Waffen-u. Munitionsfabriken A.G., Wesloerstraße, Lübeck-Schlutup. FOTO: PEDRO Alemania 1942 KAA0743
eej
42 S*
6		 Märkisches Walzwerk GmbH, de Potsdam. FOTO: PEDRO Alemania 1942 KAA0522
hlb
42 S*
8
Metallwarenfabrik Treuenbritzen GmbH, fábrica de Selterhof. FOTO: KIKE Alemania 1942 KAA0074
S.m.K.L'Spur-v-Trop. Spitzgeschoß mit Stahlkern und Leuchtspur, verbessert tropen. Perforante trazador mejorado con núcleo de acero y tropicalizado
Cartucho perforante trazador tropicalizado mejorado. FOTO: LAURENT

eej
42 S*
3

Märkisches Walzwerk GmbH, de Potsdam. FOTO: LAURENT Alemania 1942 KAA0720

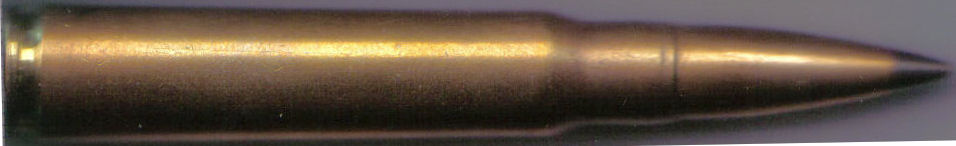

S.mK.Gl'Spur-v. Sptiezgeschoß mit stahlkern und glimmspur, verbessert. Perforante con núcleo de acero, trazador nocturno mejorado.
Cartucho perforante mejorado con núcleo de acero trazador nocturno. Punta negra 5mm y banda verde. Laca roja en pistón. FOTO: LAURENT
edq
42 S*
2		 Deutsche Waffen-u. Munitionsfabriken A.G., Wesloerstraße, Lübeck-Schlutup. FOTO: LAURENT Alemania 1942 KAA0722
S.mK.Gl'Spur-v.-trop. Sptiezgeschoß mit stahlkern und glimmspur, verbessert-tropen. Perforante con núcleo de acero, trazador nocturno mejorado y tropicalizado

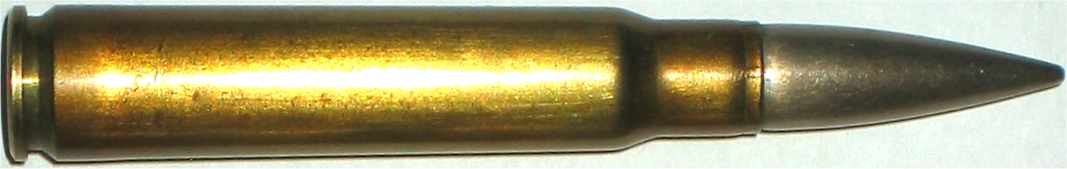

PZ Patrone. Panzer Patrone. Proyectil de acero macizo
Bala PZ (Panzer Geschoss Patrone), perforante de acero macizo. Pistón sellado en rojo, bala naranja. En realidad parece que la PZ es una bala experimental, aunque se fabricó en cantidades importantes pues se conservan algunas docenas de ejemplares. Una teoría apunta a ensayos balísticos de la Luftwaffe. Otra lo relacióna con los ensayos del Krummerlauf (arma con el cañón curvado que permite disparar desde las esquinas en combate urbano) donde la munición convencional tenia tendencia a romperse dentro del cañón. FOTO: KIKE. Foto ampliación y datos: FABIEN
eej
42 S*
6 		Märkisches Walzwerk GmbH, Straussberg (Potsdam). FOTO: KIKE Alemania 1942 KAA0073
Otro modelo de bala perforante PZ para el 7.92 Pz B Rifle antitanque M-39 (y quizás para el M-38).(Ver notas al pie de página). FOTO: JEAN RENARD

eej
42 S*
6

Märkisches Walzwerk GmbH, Straussberg (Potsdam). FOTO: JEAN RENARD Alemania 1942 KAA0242

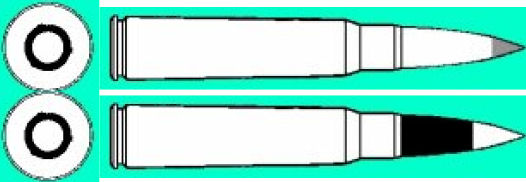

B. Patrone Beobachtungs Patrone. Cartucho de observación, explosivo-incendiario.
B. Patrone 1º modelo (Explosiva, de observación), Punta bala cromada en 10 m/m/ sellado pistón negro. FOTO: KIKE
P154
39 S*
4

Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburgo, Sachsen. S*- Vaina latón. FOTO: KIKE

 Alemania 1939 KAA0085
7,92 B. Patrone 2º modelo (Explosiva, de observación) Punta sobre 10 m/m tombak el resto negroSellado pistón negro. FOTO: KIKE
edq
41 S*
3

 Deutsche Waffen-u. Munitionsfabriken A.G., Wesloerstraße, Lübeck-Schlutup. FOTO: KIKE Alemania 1941 KAA0086
B.-v.-Trop. Beobachtungs Patrone, verbessert-Tropen. Cartucho de observación mejorado y tropicalizado.
B Patrone modelo V utilizado por la Lutwaffe como alternativa al P.m.k. FOTO: PEDRO
Variante lacados (KAA691). FOTO: PEDRO
(KAA741). FOTO: PEDRO
auy
41 S*
9		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Grüneberg. FOTO: PEDRO Alemania 1944 KAA0691
edq
42 S*
5		 Deutsche Waffen-u. Munitionsfabriken A.G., fábrica de Lubeck. FOTO: PEDRO Alemania 1942 KAA0741
l.S. Patrone. Leichtes Spitzgeschoß. Cartucho de prácticas con punta ligera, núcleo de aluminio.

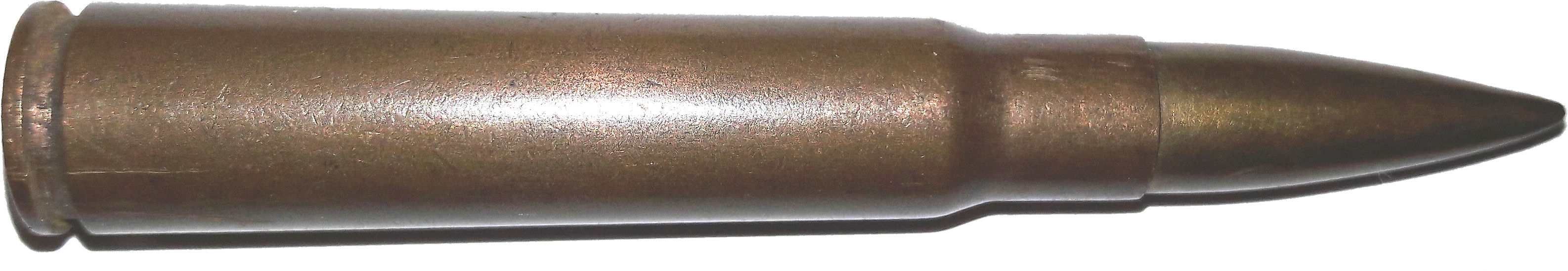

Proyectil con núcleo de aluminio. Cartucho de prácticas. Identificable por la banda verde cruzando la base del cartucho. Vaina de acero cobreado (KAA484). FOTO: XIMO
Variante con vaina de acero lacado (KAA0742). FOTO: PEDRO
(KAA0933), vaina de acero cobreado. FOTO: JOSÉ GONÇALVES

hrn
42 St+
15

Presswerke GmbH, fábrica de Metgethen (Prusia oriental). FOTO: PEDRO Alemania 1942 KAA0742
P

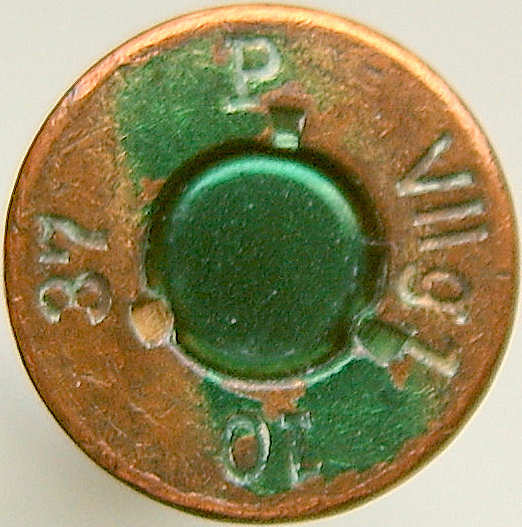

37 VIIg1
10		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburg.VII= proveedor del metal Bochumer Verein für Gußstahlfabrikation A.G., Bochum; g= Hirsch Kupfer und Messingwerke A.G. de Finow/Mark, cobreado. 1=Análisis del acero. FOTO: 3KPT Alemania 1937 KAA0519

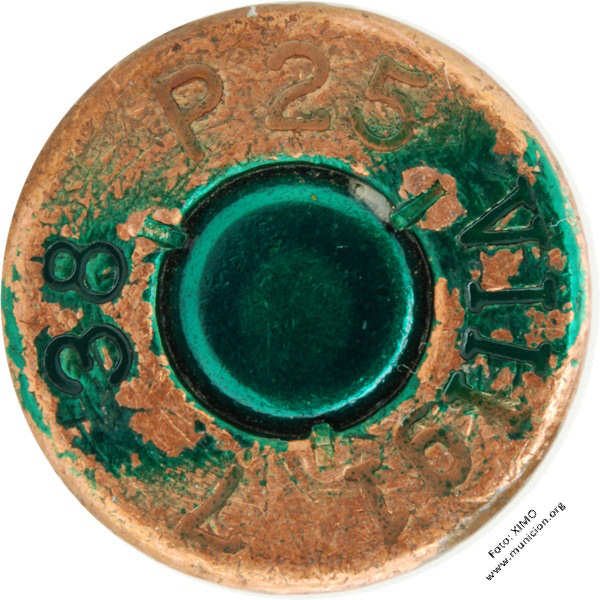

P25
38 VIIIg1
7		 Metallwarenfabrik Treuenbritzen GmbH., de Selterhof. VIII= proveedor del metal Dortmunder-Hörder Hüttenverein A.G., de Dortmund; g= Hirsch Kupfer und Messingwerke A.G. de Finow/Mark, cobreado. 1=Análisis del acero. FOTO: XIMO Alemania 1938 KAA0484
P25
39 Xh1
1		 Metallwarenfabrik Treuenbritzen GmbH., de Selterhof. X= proveedor del metal Klöckner-Werke A.G., de Osnabrück (eyg); h= Wielandwerke, Metallhalbfabrikate de Ulm/Donau, cobreado. 1=Análisis del acero. FOTO: JOSÉ GONÇALVES Alemania 1939 KAA0933
l.S.L'Spur leichtes Spitzgeschoß mit Leuchtspur. Cartucho de prácticas trazador con punta ligera, núcleo de aluminio.
Patrone I.S.L'Spur leichtes Spitzgeschoß mit Leuchtspur (bala ligera trazador). Proyectil con núcleo de aluminio. Cartucho de prácticas. Identificable por la banda verde cruzando la base del cartucho y una banda negra en la bala (KAA0726). FOTO: LAURENT
Detalle de la caja y de uno de los cartuchos que contenía (KAA0570)-probablemente por error- con marcaje "discreto" para nuestra guerra civil. FOTO: WILLEM VAN EIJK
7.92 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. Marcaje discreto, destinado a la Guerra Civil Española. FOTO: WILLEM VAN EIJK Alemania 1938 KAA0570
P
37 IVa1
20		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. Vaina de acero cobreado. IV= proveedor del acero, Hoestch A.G., de Dortmund; a=planta de cobreado, Verein. Deutsche Metallwerke, de Altena; 1=código del análisis del acero(C : 0,15 - 0,22 % / Mn : 0,4 % / Si : 0,12 % / P : 0,03 % / S : 0,03 %). FOTO: LAURENT Alemania 1937 KAA0726
s.S. Beschuß Schweres Spitzgeschoß Beschuß. Cartucho de sobrepresión, bala tipo s.S.
Cartucho con vaina de acero lacado, culote pintado verde. FOTO: PEDRO
cg
43 St+
28		 Finower Industrie GmbH. de Brandenburg. FOTO: PEDRO Alemania 1943 KAA0692
N. Patrone (s.S.) Nahpatrone s.S. Cartucho subsónico (silenciable) con bala tipo SS.
Munición diseñada específicamente para su uso en armas con silenciador. Bala tipo sS, vaina de acero lacado verde. Sólo código de fabricante cg. FOTO: FABIEN
cg
43 St+
21		 Finower Industrie GmbH, Finow/Mark, Brandenburg. Vaina de acero (St+). FOTO: FABIEN Alemania 1943 KAA0246
N. Patrone (S.m.E.). Nahpatrone S.m.E. Cartucho subsónico (silenciable) con núcleo de hierro
Munición diseñada específicamente para su uso en armas con silenciador. Bala tipo SmE, vaina de acero lacado verde. Modelo muy raro. FOTO: FABIEN
eej
42 St+
8		 Märkisches Walzwerk GmbH, de Straussberg (Potsdam). FOTO: FABIEN Alemania 1942 KAA0247
Otros sin denominación militar conocida

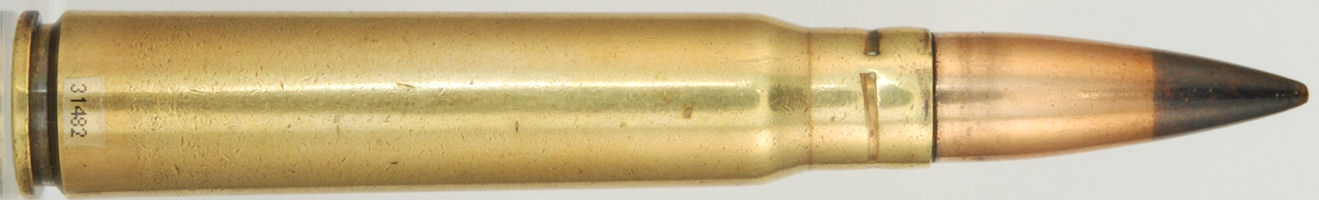

Cartucho con una extraña bala que no tenemos documentada. Parece tipo DUM-DUM, militar con la envuelta cortada para hacerla expansiva a costa de contravenir la convención de Ginebra. FOTOS: CARLO
eej
44 St+
42
 Märkisches Walzwerk GmbH, Straussberg bezirk Potsdam. FOTO: CARLO Alemania 1944 KAA0318

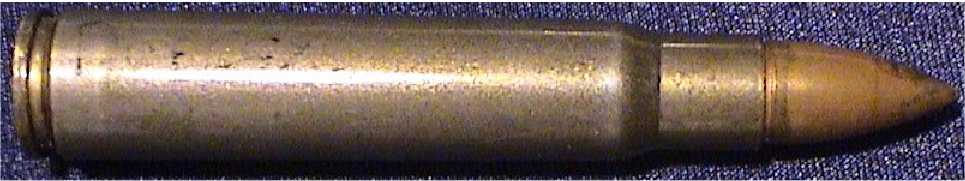

Cartucho con vaina de acero y bala DUPLEX. FOTO: CGL
cg
41 St
2
 Finower Industrie GmbH., de Magdeburgo. FOTO: CGL Alemania 1941 KAA0339

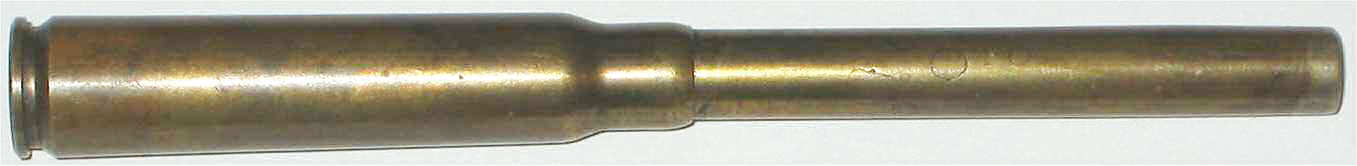

Leucht Patrone. Cartucho iluminante. Por la reducida cantidad de compuesto iluminante que puede contener, más probablemente se usaba sólo como cartucho de señales. Externamente muy parecido al de 7x57 español. La "bala" consiste en un tubo de latón de 7.2mm de diámetro que llega internamente hasta el culote. Longitud total: 106mm. Compuesto por una carga propulsora de pólvora negra mezclada con nitrocelulosa (14 mm.), una carga de pólvora negra que proporciona el retardo y el encendido del compuesto iluminante (10 mm), carga iluminante (2.65 gr., 49mm, compuesta de 52.6% de nitrato de barita, 39.2% de aluminio y carbón), bala de plomo de 5.2 gr (14 mm) y obturado con un tapón de cartón y arcilla (15mm). Igual que el modelo español, para introducirlo en la recámara debe desmontarse primero el cerrojo. FOTO: FABIEN
14
12 S
DM		 Deutsche Metall Patronenfabrik de Karlsruhe. FOTO: FABIEN Alemania 1914

KAA0249

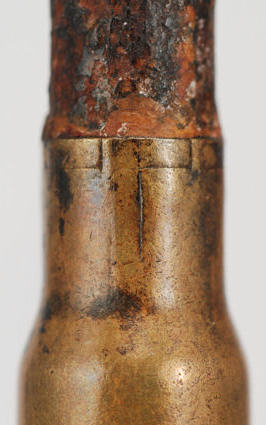

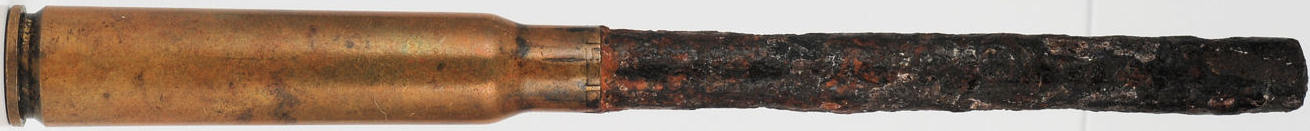

Corta alambradas de la 1ª Guerra Mundial. Este inusual cartucho fue utilizado en la guerra de trincheras de la 1ª Guerra Mundial para, gracias a su trayectoria errática, poder cortar las alambradas del enemigo. Pruebas realizadas han revelado que a una distancia de 50 metros, penetra 27 mm. en madera de pino.
Este ejemplar fue rescatado de un lago de Francia, donde fueron fondeados al terminar la guerra y muestra corrosiones en el proyectil de hierro. Debido a su rareza, se encuentran muchos ejemplares falsificados. Para poder detectar su "originalidad", es preciso comprobar que presente las marcas transversales en su gollete que afianzan el proyectil (ver 7,92 German Military Ammunition 1888-1945 de Daniel W. Kent, página 40). La longitud total es de 125,64 mm. (KAA0358). FOTO: XIMO
(KAA0736). FOTO: LAURENT
14
3 S
DM		 Deutsche Metall Patronenfabrik de Karlsruhe. FOTO: XIMO Alemania 1914

KAA0358
S
S 1
15		 Munitionsfabrik Spandau. FOTO: LAURENT Alemania 1915

KAA0358

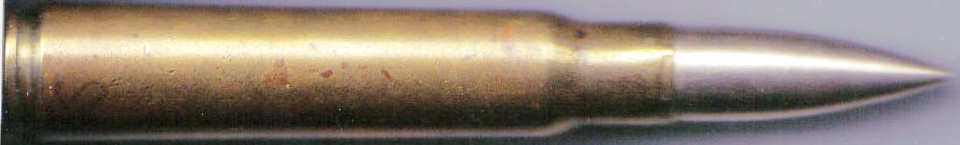

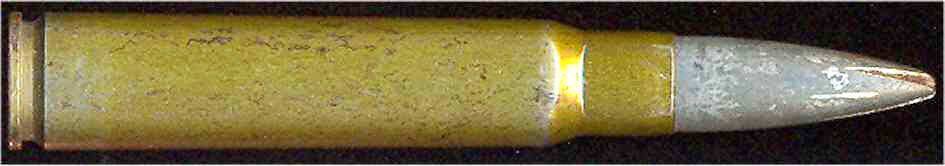

Cartucho con bala cromada semiblindada, cortes en cruz sobre el plomo.  Vaina militar, ignoramos si es una recarga sobre vaina reciclada o un tipo específico de cartucho militar. FOTO: CRISTIAN HF
18
9 S67
Ge		 Gustav Genschow, de Durlach. Marcaje militar. FOTO: CRISTIAN HF Alemania 1918 KAA0753
Bala normal colocada invertida. Se utilizó en la primera Guerra Mundial para cortar alambradas porque la bala seguía una trayectoria errática. FOTO: KIKE
S67
15 S
5

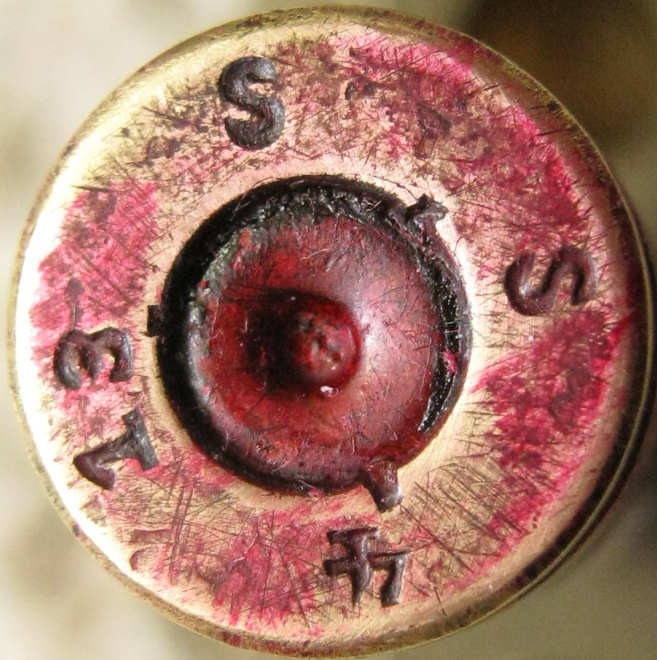

S= Munitionsfabrik Spandau.
S67= Latón con 67% de cobre.

 Alemania 1915 KAA0069

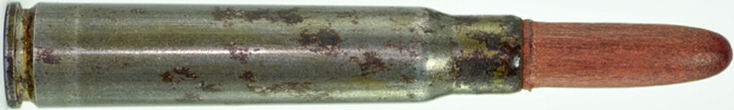

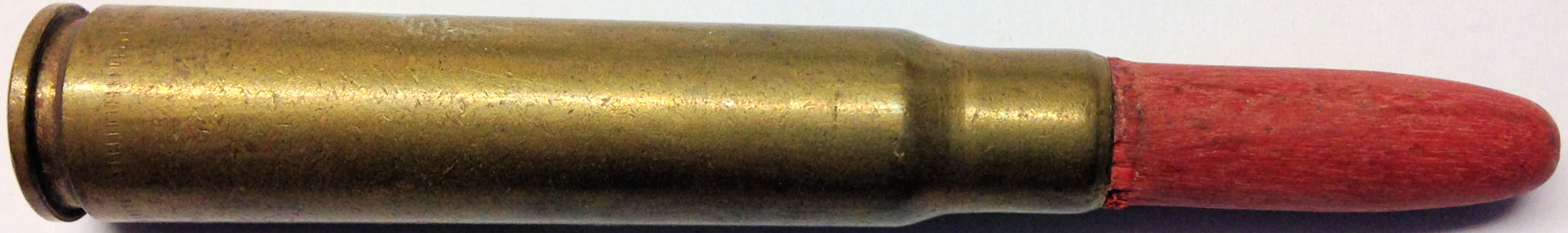

Plaztpatrone 88 Cartucho de fogueo con bala de madera hueca en color rojo, para fusiles modelo 88 o 98. Carga reducida de pólvora con un taco de borra. La presencia de moleteados en la vaina indica el número de recargas como cartucho de salvas (ninguno, 1 o 2).

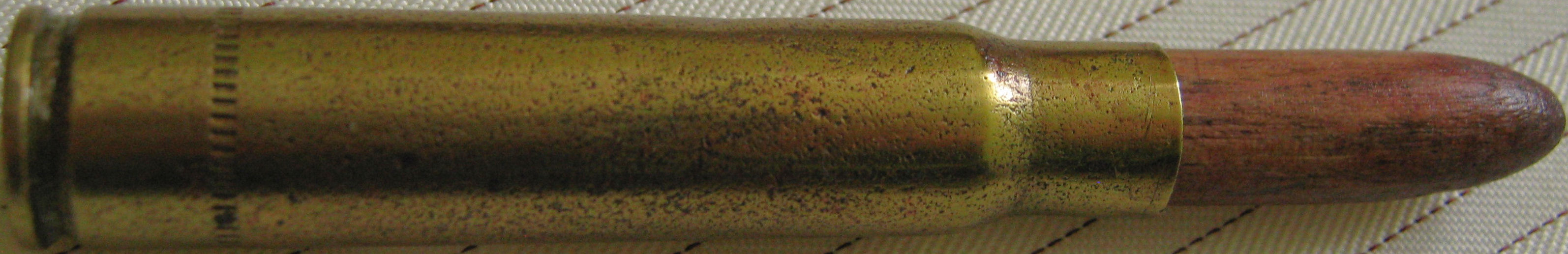

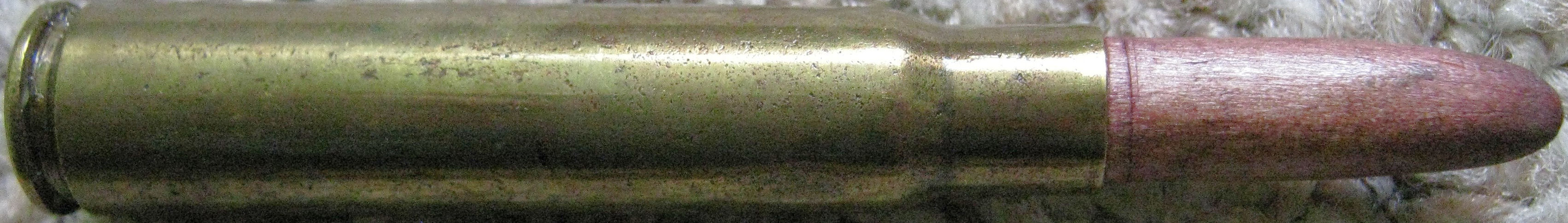

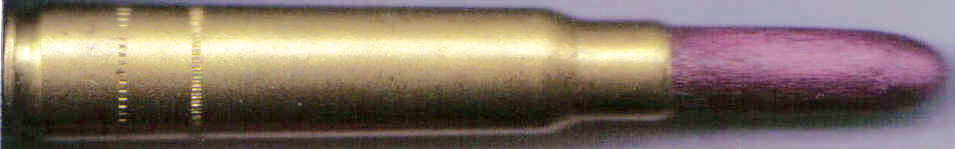

PlatzPatrone 88. Vaina de latón, bala de madera hueca de color rojo (KAA0905) FOTO: SŁAWOMIR
PlatzPatrone 88. Vaina de latón, bala de madera hueca de color rojo. Este ejemplar con 1 punzón triangular en la base, indicando una recarga (KAA0907) FOTO: SŁAWOMIR
PlatzPatrone 88. Vaina de latón, bala de madera hueca de color rojo. Este ejemplar con 1 moleteado, indicando una recargas como cartucho de fogueo (KAA0897) FOTO: SŁAWOMIR
PlatzPatrone 88. Vaina de latón, bala de madera hueca de color rojo. Este ejemplar con 2 moleteados, indicando dos recargas como cartucho de fogueo (KAA0735). FOTO: LAURENT

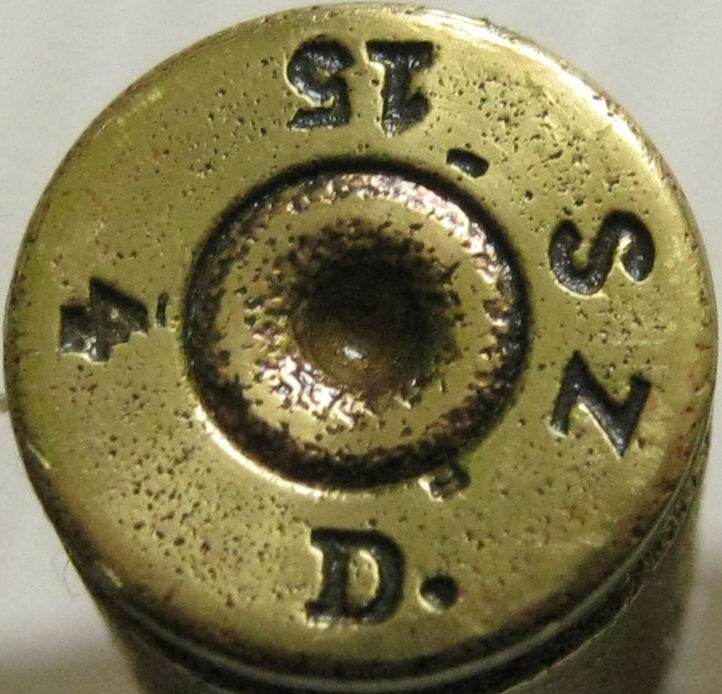

15
4 SZ

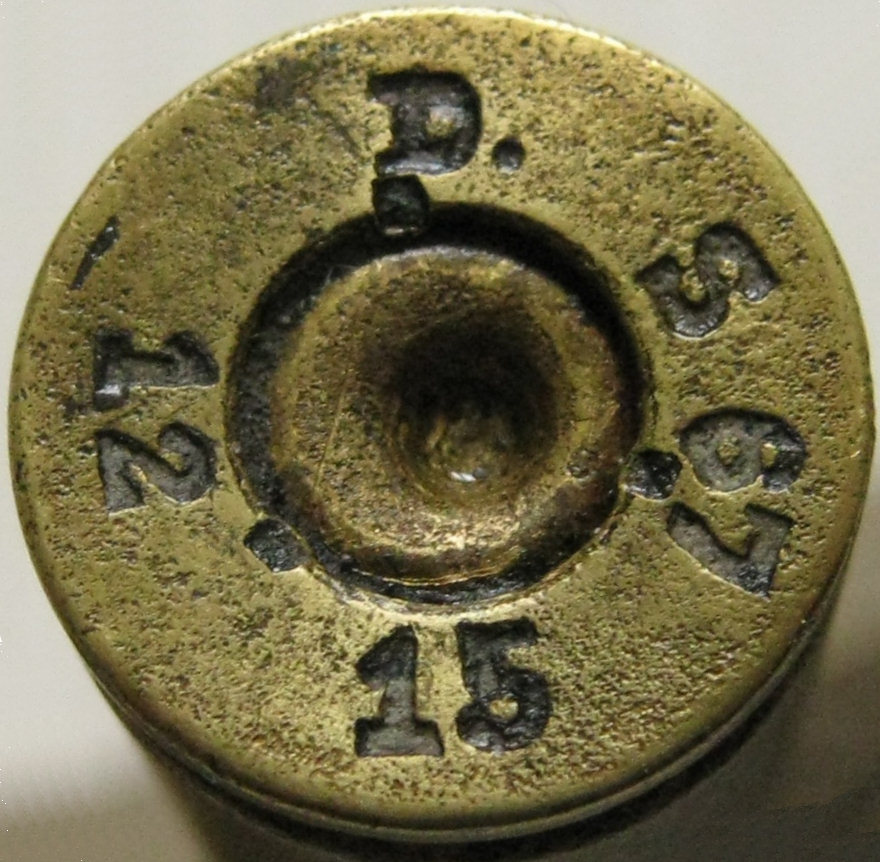

D.		 D=Königliches Arsenal, de Dresde. Variante con extraña indicación ¿del metal?(SZ) Alemania 1915 KAA0897
GM
S67 4
18		 Messingwerke Göggel, de Moosach. Desapareció tras la 1ª guerra mundial. S= Latón, 67= 67% Cobre, 4=Abril. Variante tipografía. FOTO: ELFO. Alemania 1918 KAA0907
16
3 S
H		 H=Rheinische Metallwarenfabrik de Dusseldorf. S=S-Hülse, variante de la vaina. FOTO: SŁAWOMIR Alemania 1916 KAA0905
S
S67 6
15

S= Munitionsfabrik Spandau. S67= Latón con 67% de cobre.

 Alemania 1915 KAA0735
Platzpatrone M.G., cartucho de fogueo para ametralladora, carga más potente que la del PlatzPatrone 88 del que deriva. Falsa bala de madera teñida de azul, la presencia de moleteados en la vaina indica el número de recargas como cartucho de salvas (ninguno, 1 o 2) (KAA0497). FOTO: XIMO
Platzpatrone MG,cartucho de fogueo para ametralladora, carga más potente que la del PlatzPatrone 88 del que deriva. Falsa bala de madera teñida de azul, un moleteados en la vaina indica una recargas como cartucho de salvas (KAA0896). FOTO: SŁAWOMIR
D.
12 S67
15		 Königliches Arsenal, de Dresde. S67=aleación de latón con un 67% de cobre. FOTO: SŁAWOMIR Alemania 1915 KAA0896
DM
S67 2
17		 Deutsche Metall Patronenfabrik, de Karlsruhe. FOTO: XIMO Alemania 1917 KAA0497
S
S67  3
17		 Königliche Munitionsfabrik (Arsenal real), de Spandau Alemania 1917 KAA0498
Variante de la PlatzPatrone MG con vaina de acero cobreado. FOTO: LAURENT
5

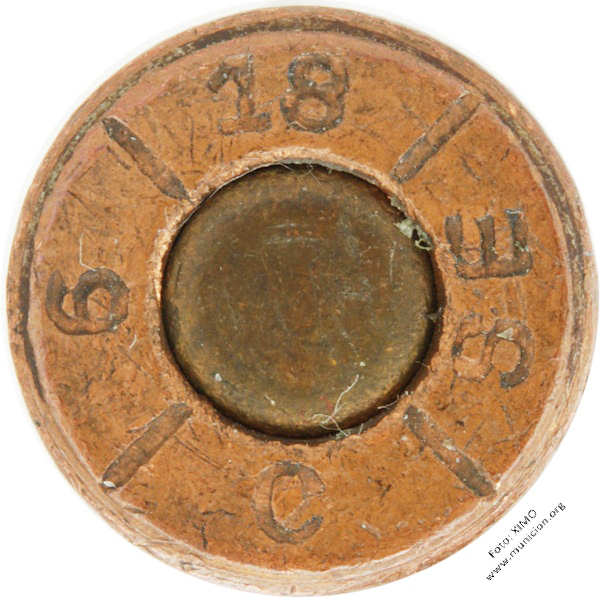

S 18
SE		 Königliche Munitionsfabrik (Arsenal real), de Spandau. SE=S.hülsen Eisen = Vaina tipo S en acero cobreado. FOTO: LAURENT Alemania 1918 KAA0852
Plaztpatrone 27 Cartucho de fogueo con bala de papel maché cónica de color rosado.

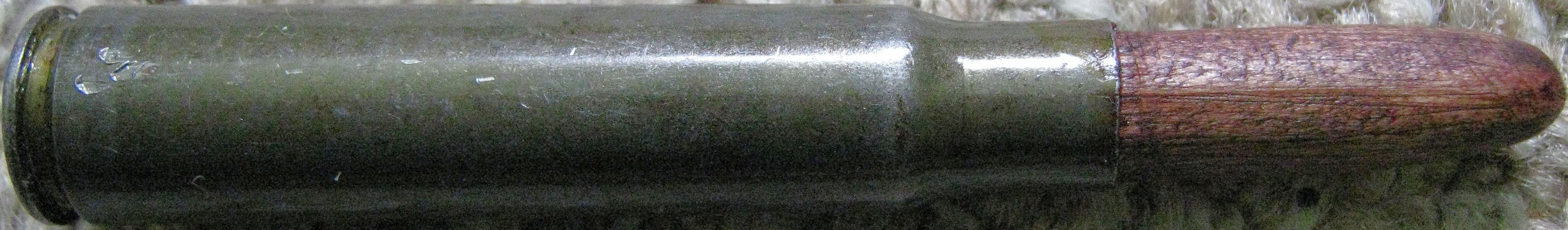

Plaztpatrone 33 Cartucho de fogueo con bala de madera hueca en color (rojo, rosa, azul o morado). Cargado con 1 gramo de pólvora y un taco de borra. La presencia de moleteados en la vaina indica el número de recargas como cartucho de salvas (ninguno, 1 o 2).

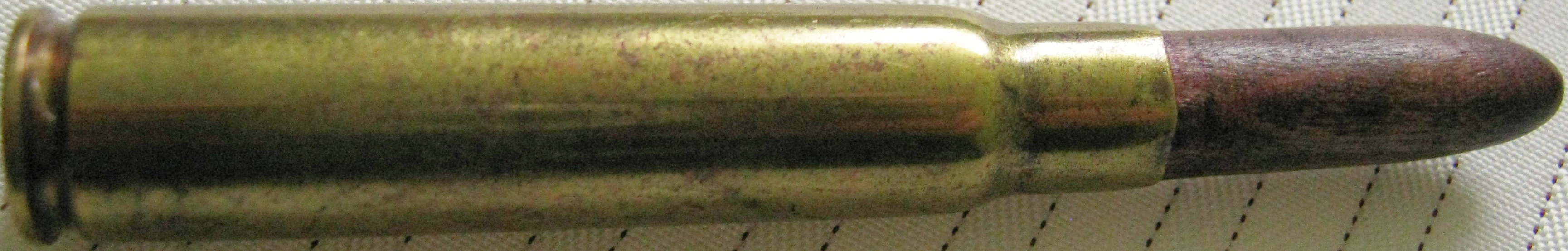

Cartucho de fogueo o salvas. Vaina de latón, bala de madera hueca teñida de rojo. Al salir del cañón la bala se fragmenta.(Platzpatrone Mod.33). FOTO: ARNO
Cartucho de fogueo o salvas. Vaina de latón, bala de madera hueca teñida de rojo. Al salir del cañón la bala se fragmenta.(Platzpatrone Mod.33). FOTO: XIMO
Cartucho de fogueo o salvas. Bala de madera hueca teñida de rojo. Vaina de latón (KAA0909) FOTO: SŁAWOMIR
Cartucho de fogueo o salvas. Bala de madera hueca teñida de rojo. Vaina de latón (KAA0909) FOTO: SŁAWOMIR
Cartucho de fogueo o salvas. Bala de madera hueca teñida de rojo. Vaina de latón, un moleteado en la vaina indicando una recarga (KAA0978) FOTO: SŁAWOMIR
Cartucho Platzpatrone 1933 seccionado. FOTO: PHIL

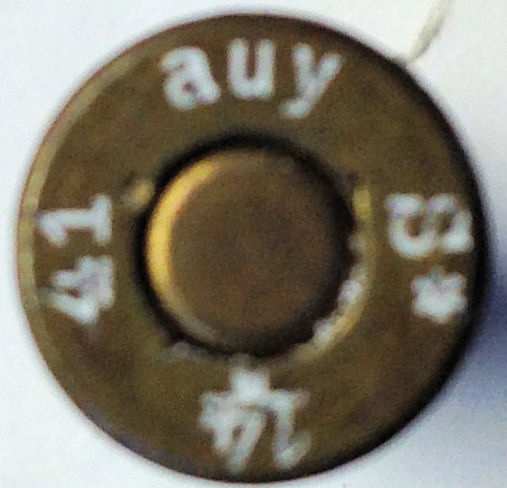

auy
41 S*
14		 Polte Armaturen und Maschinenfabrik A.G. de Grüneberg. FOTO: ARNO Alemania 1941 KAA1020

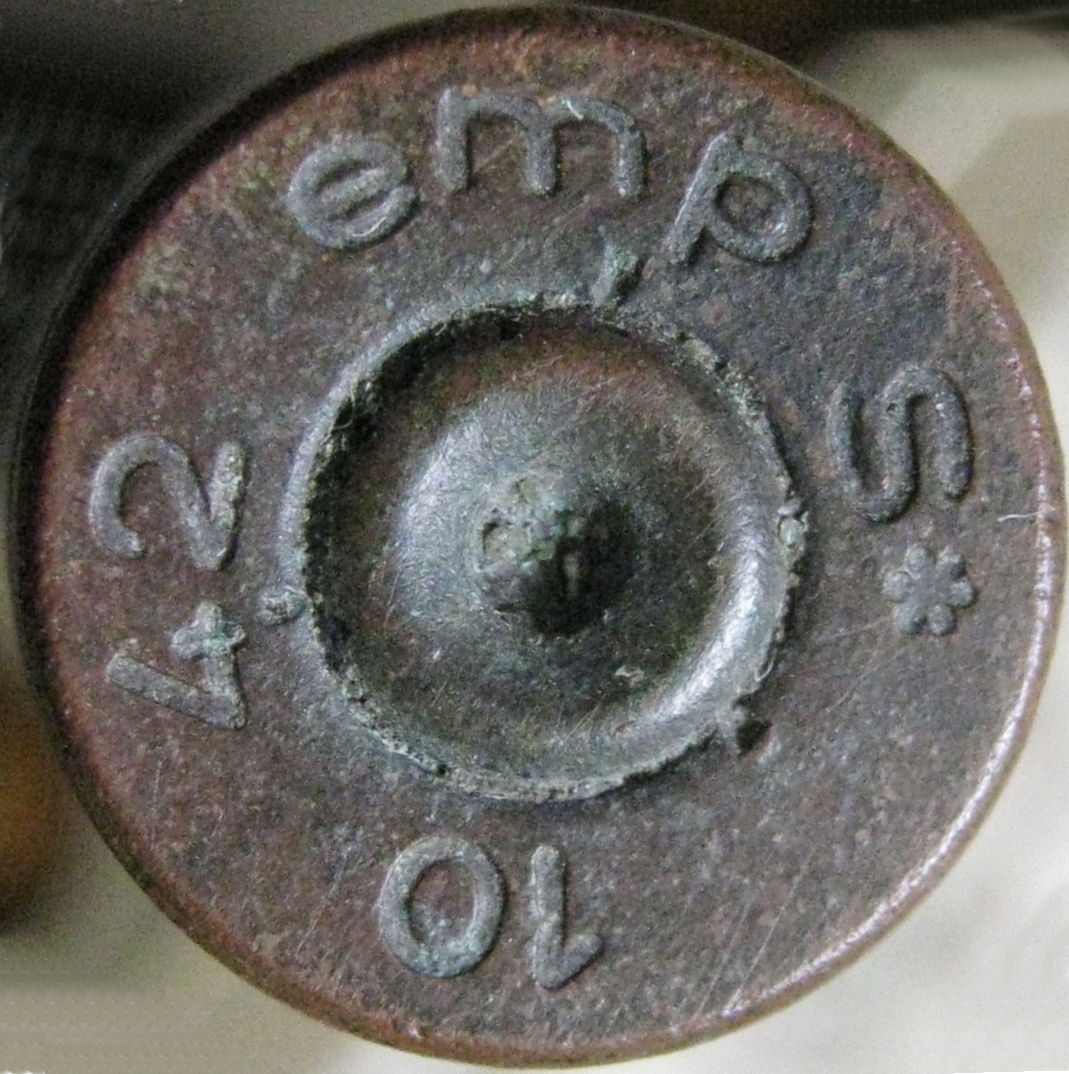

emp
42 S*
10		 Dynamit A.G., antes Alfred Nobel & Co, fábrica de Empelde. S*= Vaina de latón. FOTO: SŁAWOMIR Alemania 1942 KAA0913

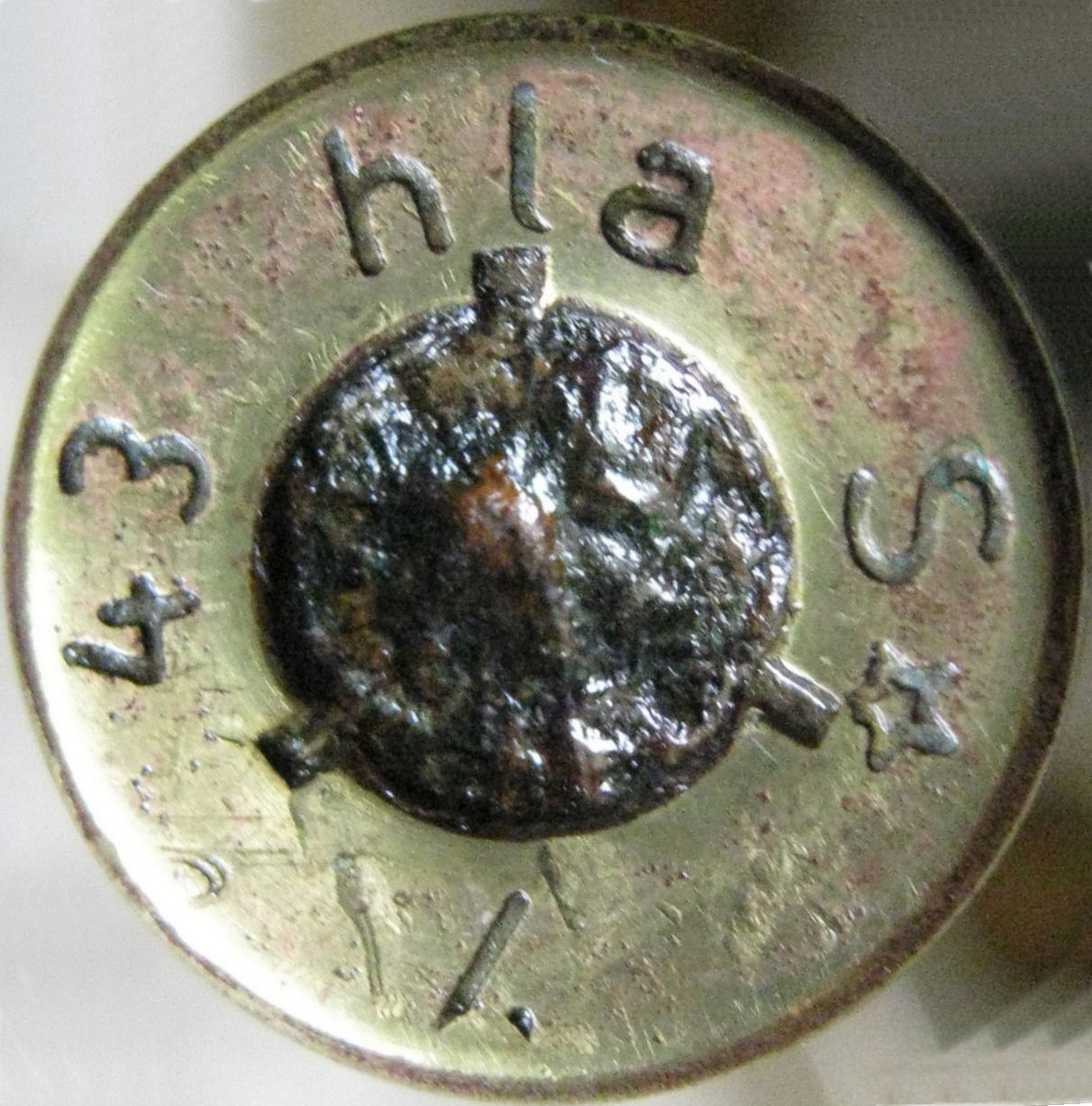

hla
43 S*
7		 Metallwarenfabrik Treuenbritzen GmbH, fábrica de Sebaldushof. S* = Vaina de latón. FOTO: SŁAWOMIR Alemania 1943 KAA0909
P
32 S*
33
Polte Armaturen und Maschinenfabrik A.G., Werk Magdeburg, Sachsen
S*- Vaina latón
Lote nº 32
 Alemania 1933 KAA0041
P151
38 S*
18		 Rheinisch Westfälische Sprengstoff A.G. (RWS), de Nuremberg. FOTO: THH Alemania 1938 KAA0978

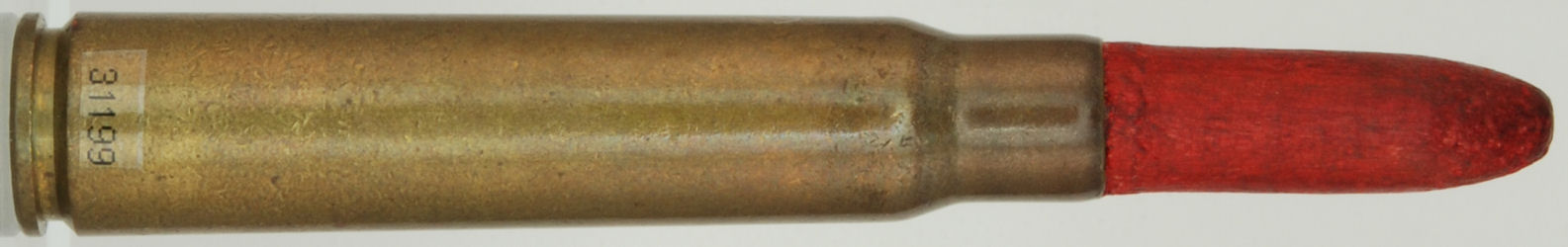

Cartucho de fogueo o salvas. Bala de madera hueca teñida de rojo. Vaina de acero lacado (KAA0789) FOTO: JOSÉ LÓPEZ
Cartucho de fogueo o salvas. Bala de madera hueca teñida de rojo. Vaina de acero lacado (KAA0908) FOTO: SŁAWOMIR
Cartucho de fogueo o salvas. Bala de madera hueca teñida de rojo. Vaina de acero lacado (KAA088) FOTO: JOSÉ LÓPEZ

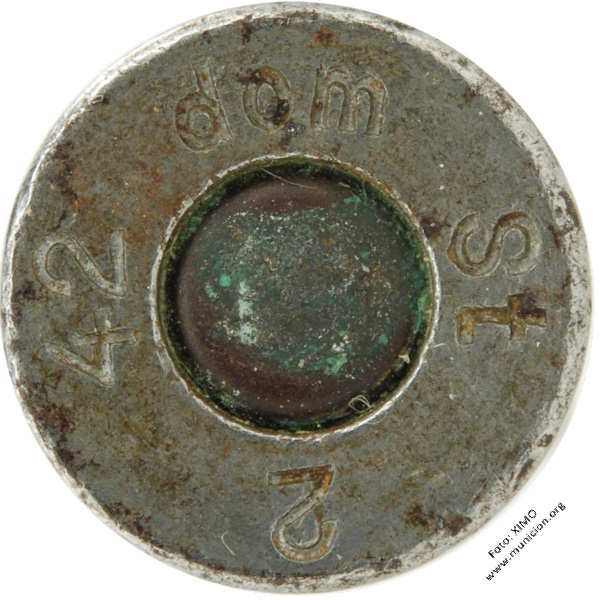

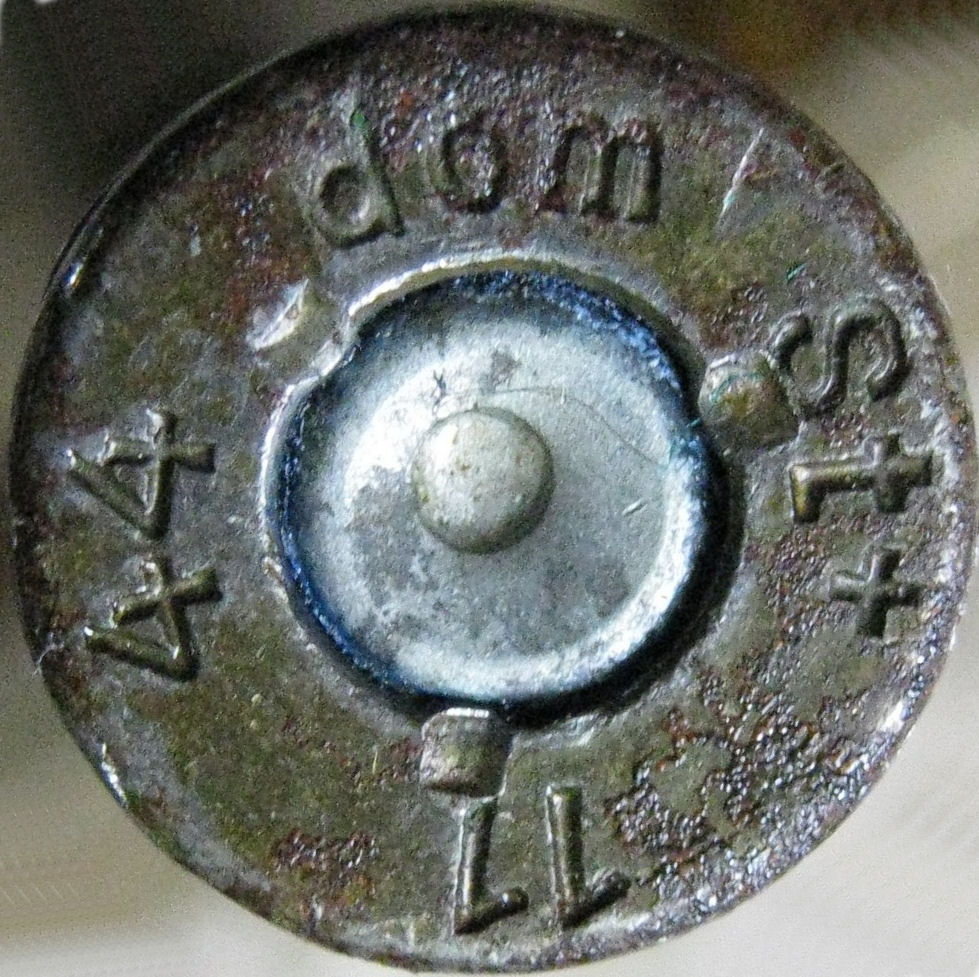

dom
42 St
15		 Westfälische Metallindustrie A.G., de Lippstadt. FOTO: JOSÉ LÓPEZ Alemania 1942 KAA0881
dou.

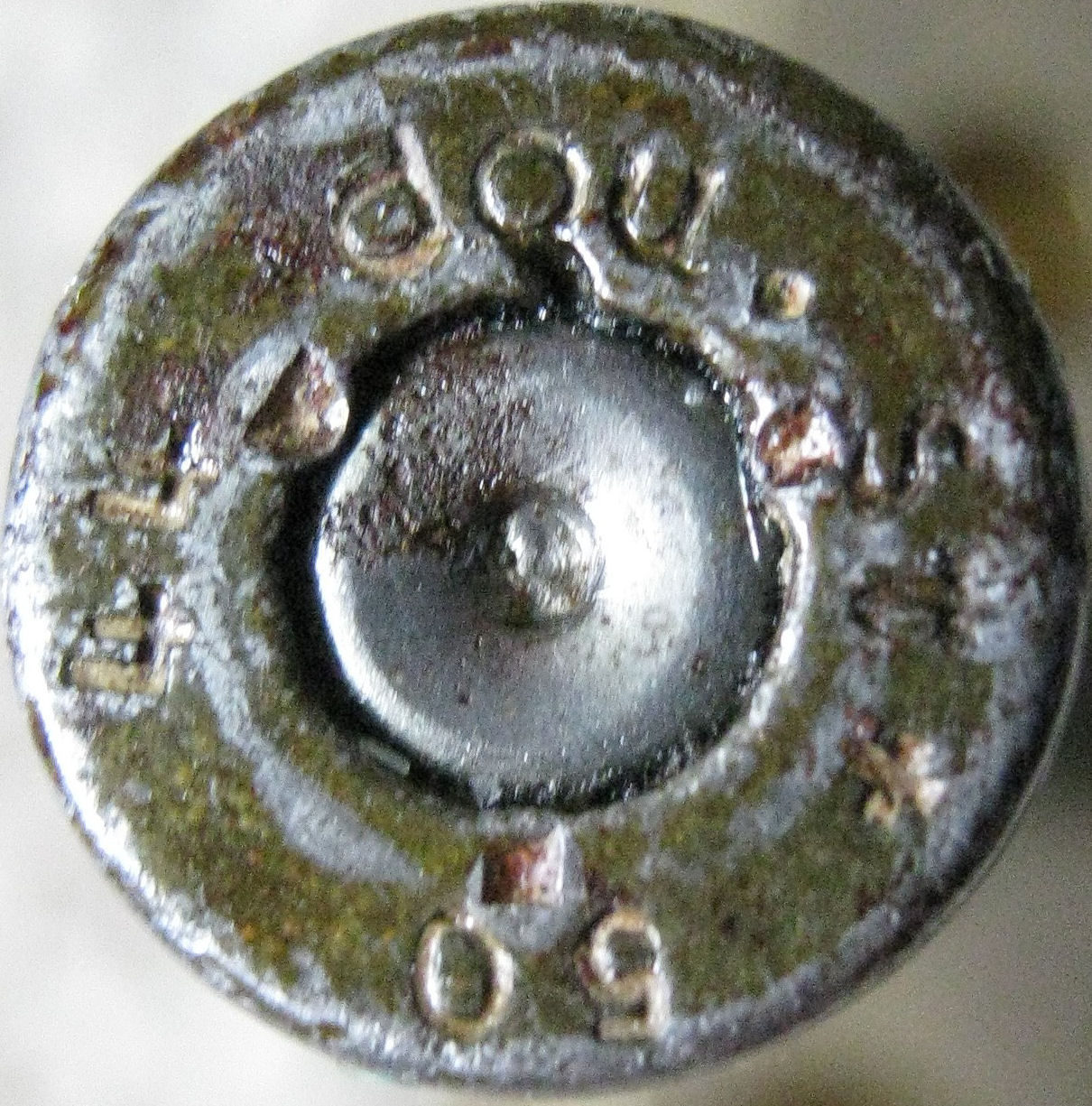

44 St+
50		 Waffenwerke Brünn A.G., fábrica de Povaszka Bystrica. FOTO: SŁAWOMIR Alemania 1944 KAA0908
fb
43 St+
2		 Metallwarenfabrik Mansfeld A.G., fábrica de Rothenburg/Saale. FOTO: JOSÉ LÓPEZ Alemania 1943 KAA0789

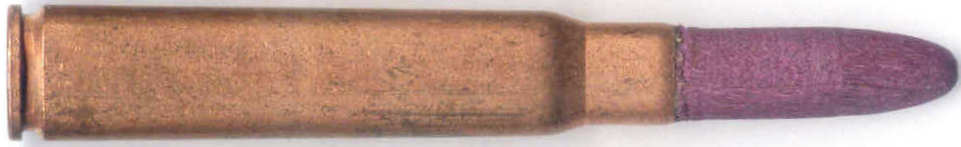

Cartucho de fogueo. Vaina cobreada, bala de madera color morado.
P207
40 IXbI
32		 Metallwerk Odertal GmbH, de Odertal Alemania 1940 KAA0375
Treiber Patrone (primer modelo). Cartucho de proyección para granadas. Vaina latón, cierre con opérculo. Usado durante la 1ª guerra mundial.

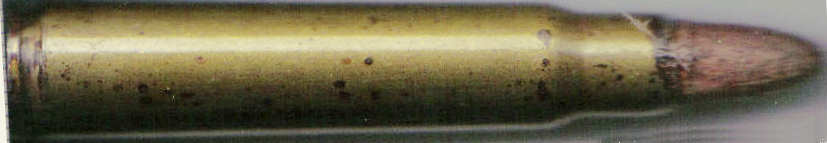

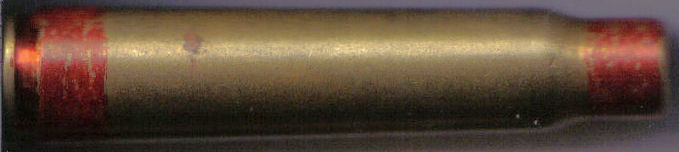

Cartucho de proyección. Vaina de latón, cierre con opérculo. FOTO: LAURENT

H
S67 8
16

 Rheinische Metallwarenfabrik de Dusseldorf. Latón de aleación baja. Sólo 1915-1918. FOTO: LAURENT Alemania 1916 KAA0712

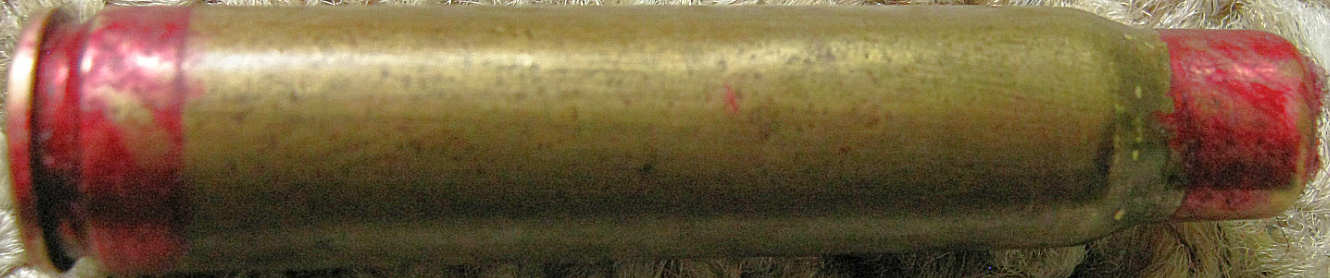

Cartucho de proyección para mortero de espiga Granaten Werfer 16. Vaina reciclada de latón, cierre con opérculo de cartón. Punta, base y culote con laca roja. FOTO: LAURENT

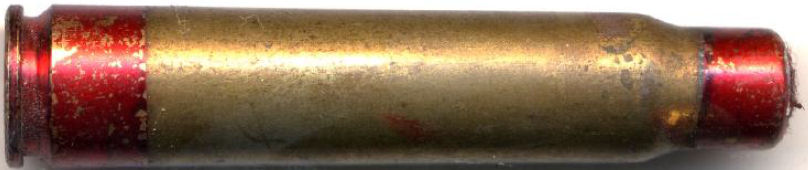

Cartucho de proyección para mortero de espiga Granaten Werfer 16. Vaina reciclada de latón, cierre con opérculo de cartón. Punta, base y culote con laca roja. FOTO: SŁAWOMIR
Cartucho de proyección para mortero de espiga Granaten Werfer 16. Vaina reciclada de latón, cierre con opérculo de cartón. Punta, base y culote con laca roja. FOTO: ALBERT

H
S67 10
16

 Rheinische Metallwarenfabrik de Dusseldorf. S67=Latón de aleación baja. Sólo 1915-1918. FOTO: LAURENT Alemania 1916 KAA0713
S
13 S
4		 Königliche Munitionsfabrik (Arsenal real) de Spandau. S= cartucho tipo S. FOTO: SŁAWOMIR Alemania 1913 KAA0761
S
S67 7
17		 Königliche Munitionsfabrik (Arsenal real) de Spandau. S67=Latón de aleación baja. FOTO: ALBERT Alemania 1917 KAA0928

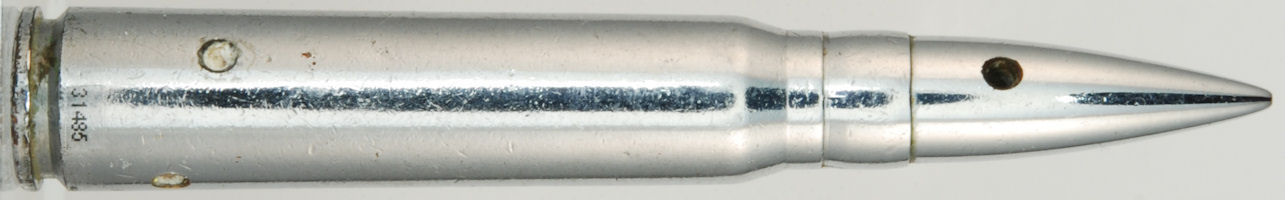

Cartucho desconocido. Vaina reciclada y cromada. Perforado y ampliado el alojamiento del pistón. En la Guerra Civil Española, es frecuente encontrar cartuchos reciclados en proyectores de mortero de espiga Granatenwerfer 16 con el orificio del pistón ampliado para insertar un pistón estándard de escopeta de caza.
10
7 S
(I gótica)		 Kuaptalaboratorium Ingolstadt, de Ingolstadt. FOTO: SŁAWOMIR Alemania 1916 KAA0765

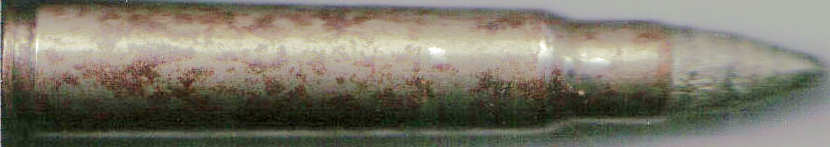

Treiber Patrone (segundo modelo). Cartucho de proyección para granadas. Vaina de acero, bala corta de madera.
Cartucho de proyección, vaina de acero lacado, bala de madera negra de perfil agudo. FOTO: LAURENT

eej
43 St+
16

 Märkisches Walzwerk GmbH, de Potsdam. FOTO: LAURENT Alemania 1943 KAA0711

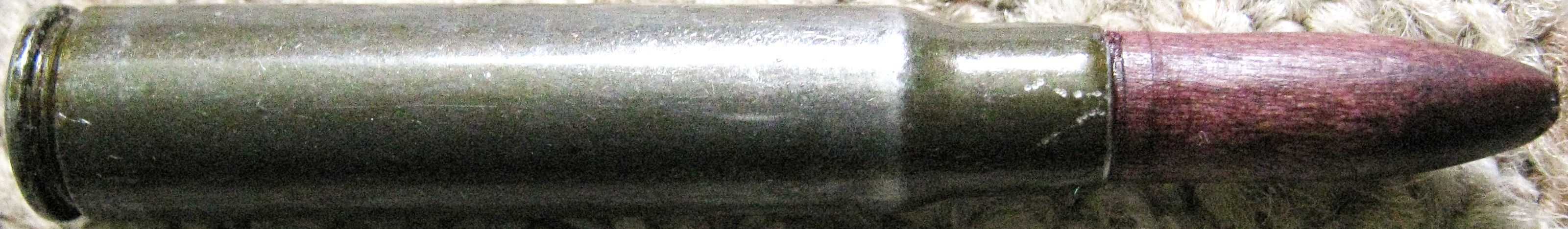

Cartucho de proyección, vaina de acero lacado, bala de madera roja de perfil semiagudo. FOTO: LAURENT

eej
44 St+
31

Märkisches Walzwerk GmbH, de Potsdam. FOTO: LAURENT Alemania 1944 KAA0709

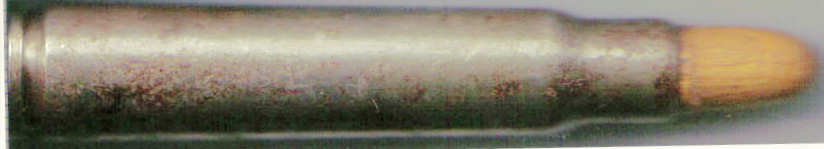

Cartucho de proyección, vaina de acero lacado, bala de madera natural con perfil romo. FOTO: LAURENT

eej
44 St+
9

 Märkisches Walzwerk GmbH, de Potsdam. FOTO: LAURENT Alemania 1944 KAA0710
Otros cartuchos de fogueo o proyección sin denominación militar conocida.
Cartucho de fogueo para cine. Fabricado, reutilizando vainas alemanas, en Francia. FOTO: XIMO
dom
42 St
2		 Westfälische Metallindustrie A.G., de Lippstadt. FOTO: XIMO Alemania - Francia 1942 KAA0490

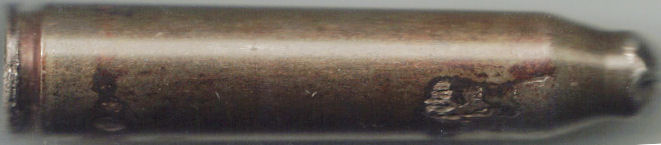

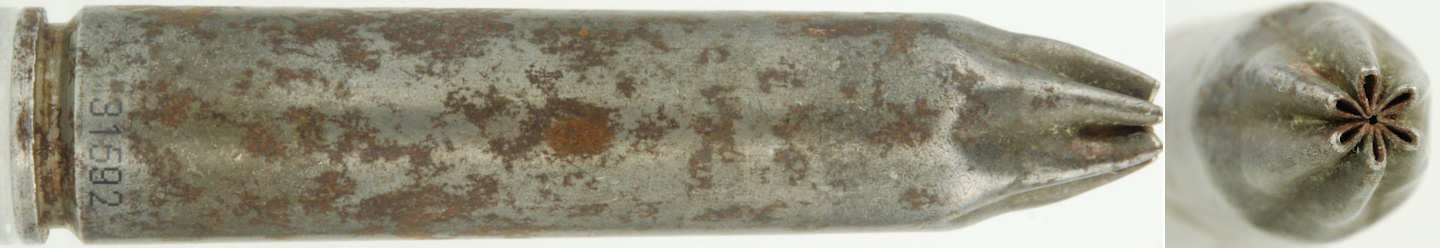

Cartucho lanzagranadas Type 1. Vaina de acero lacado, cierre en estrella. FOTO: PEDRO
dnf
42 St+
57		 Rheinisch-Westfälische Sprengstoff A.G., fábrica de Nürnberg-Stadeln. FOTO: PEDRO Alemania 1942 KAA0700

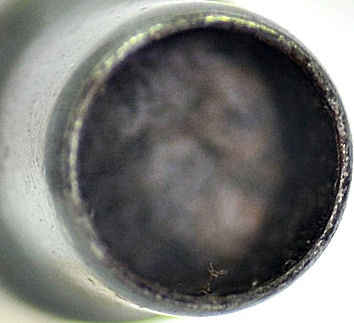

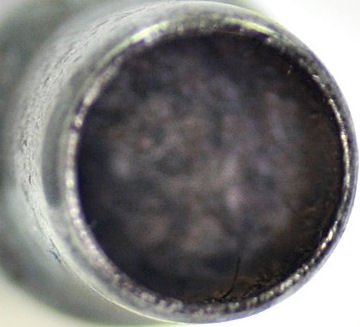

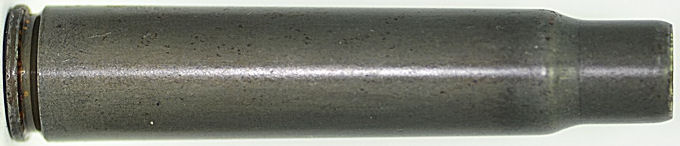

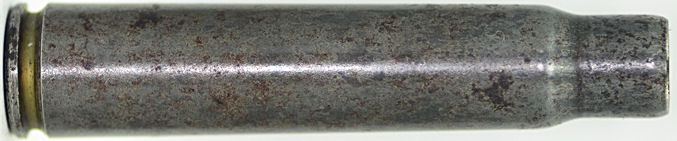

Cartucho de fogueo. Vaina de acero lacado, cerrado con opérculo (KAA1021) FOTO: JOSÉ LÓPEZ
Cartucho de fogueo. Vaina de acero lacado, cerrado con opérculo (KAA1028) FOTO: JOSÉ LÓPEZ

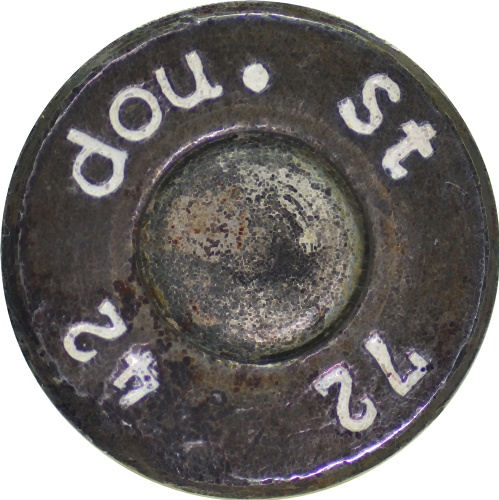

dou. St
72 42		 Waffenwerke Brünn A.G., de Povaszka Bystrica (Checoslovaquia bajo ocupación alemana) FOTO: JOSÉ LÓPEZ Alemania 1942 KAA1021
P25
39 VIIg1
65		 Metallwarenfabrik Treuenbrietzen, de Sebalhdhushof. VII=proveedor del acero, Bochumer Verein für Gußstahlfabrikation A.G., Bochum (bxe) ; g=planta de cobreado Hirsch Kupfer und Messingwerke, fábrica de Finnow/Mark; 1= código de analisis del acero. FOTO: JOSÉ LÓPEZ Alemania 1939 KAA1028

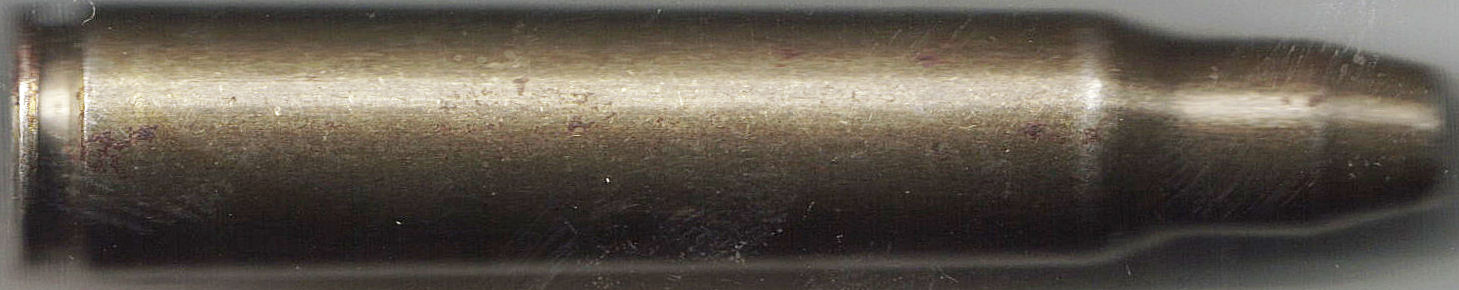

Cartucho de proyección. Vaina de acero. FOTO: PEDRO
eej
43 St+
2		 Märkisches Walzwerk GmbH, Straussberg bezirk Potsdam. FOTO: PEDRO Alemania 1943 KAA0615

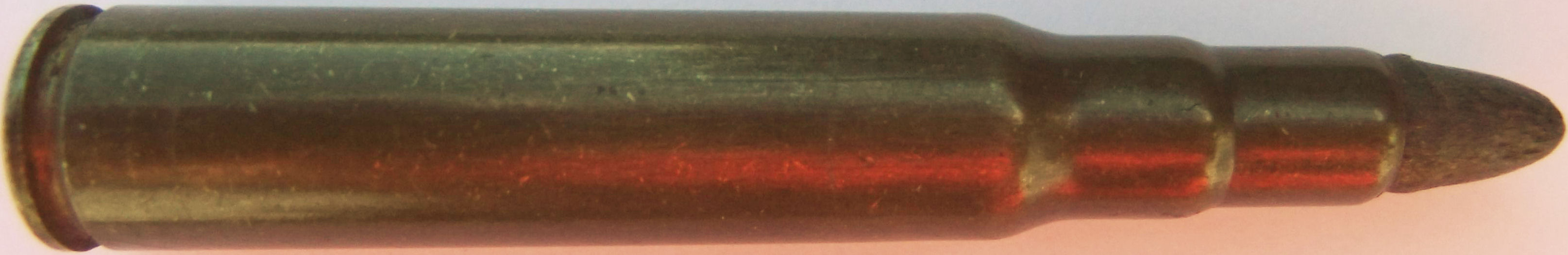

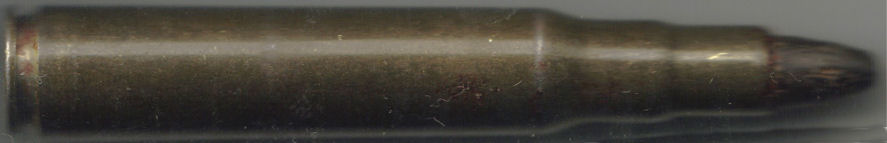

Cartucho Impulsor Granadas. Panzergranate Type 3. FOTO: PEDRO
eej
43 St+
4		 Märkisches Walzwerk GmbH, Straussberg bezirk Potsdam. FOTO: PEDRO Alemania 1943 KAA0701
Cartucho Impulsor Granadas. Panzergranate Type 3, distinto engarce del proyecitl. FOTO: VLAD
  eej
43 St+

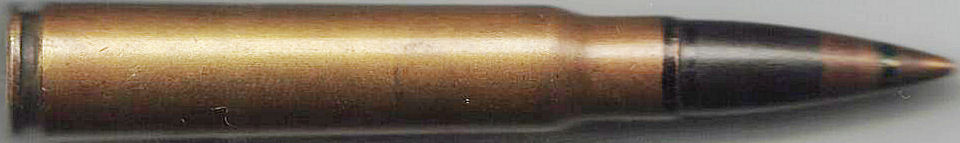

3		 Märkisches Walzwerk GmbH, Straussberg bezirk Potsdam. FOTO: VLAD Alemania 1943 KAA0738

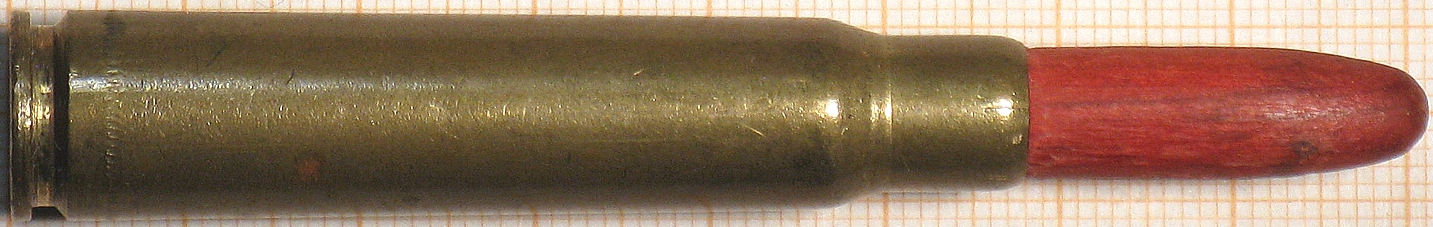

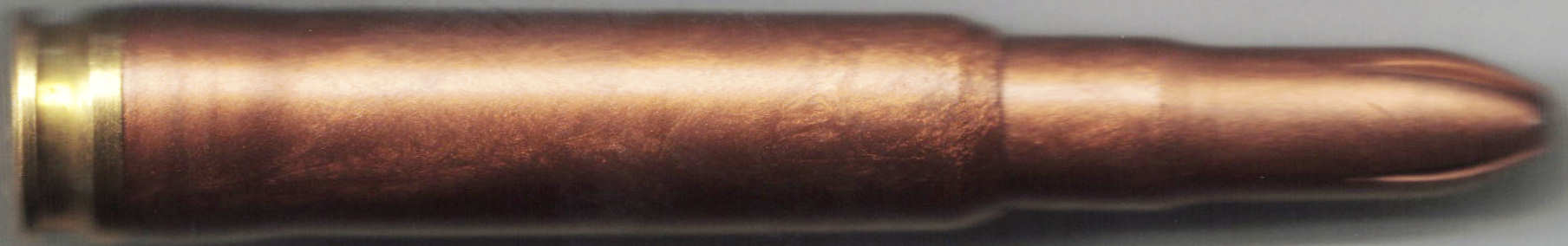

Cartucho de fogueo. Culote de latón, cuerpo en plástico color bronce. FOTO: PEDRO RETORTA
RWS

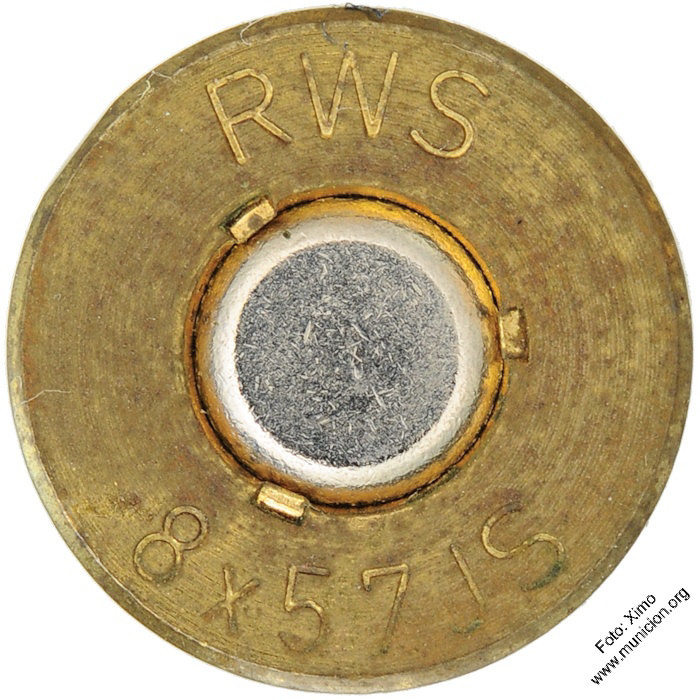

8x57 JS		 Rheinisch-Westfalische Sprengstoff A.G. Nuremberg. FOTO: PEDRO RETORTA Alemania   KAA0530

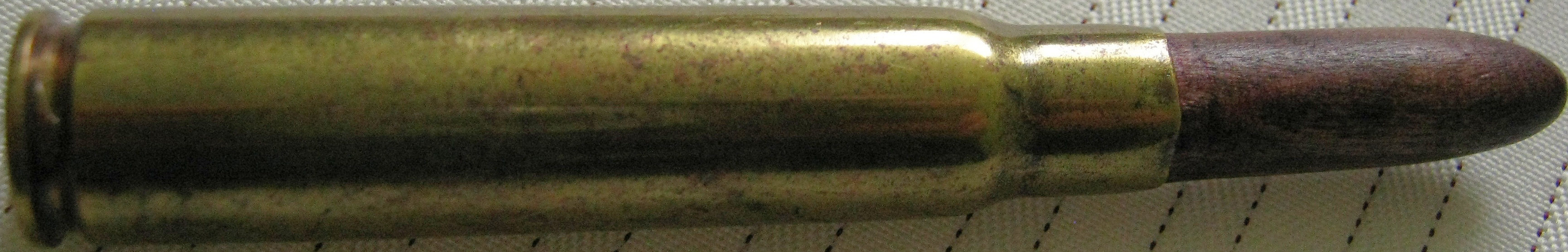

Cartucho de fogueo, cuerpo de plástico marrón, culote de latón. FOTO: XIMO
RWS
8x57 JS		 Rheinisch-Westfalische Sprengstoff A.G. Nuremberg. FOTO: XIMO Alemania   KAA0830
Ex. Patrone S* (Exerzier Patrone S). Inerte tipo I (Mod.88)

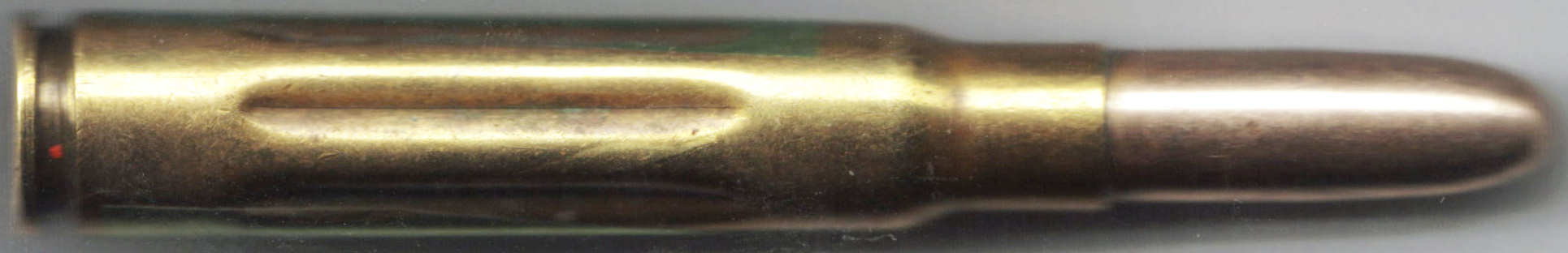

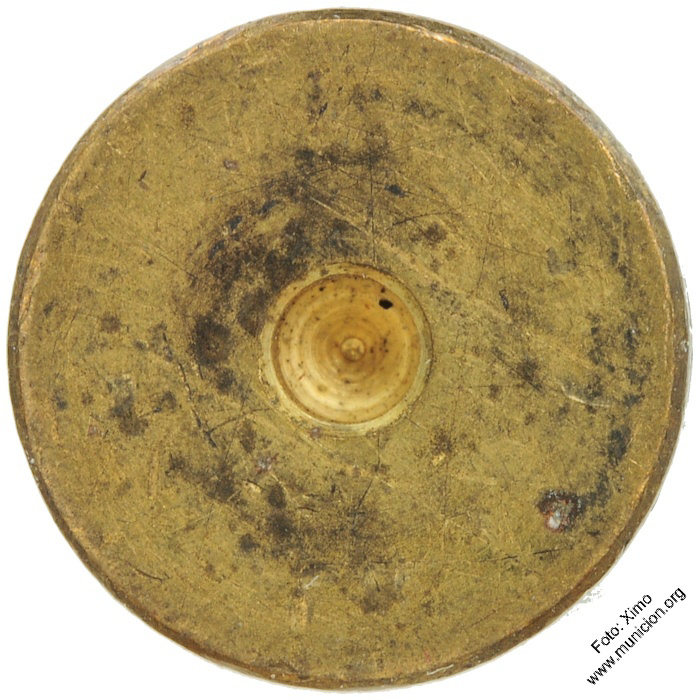

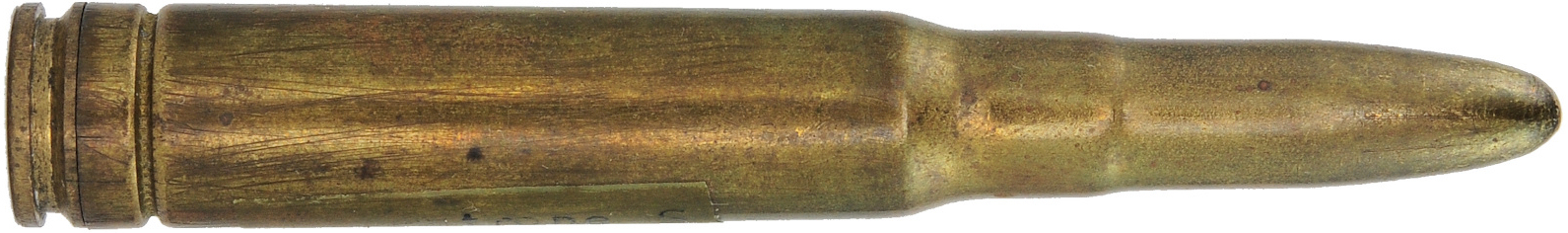

Cartucho de manipulación Alemán. Totalmente inerte, fabricado en latón. Lleva un rebaje en el culote para que la aguja percutora no golpee sobre el metal. Su única función es familiarizar al recluta con el funcionamiento del arma pero sin peligro de accidentes. FOTO: KIKE

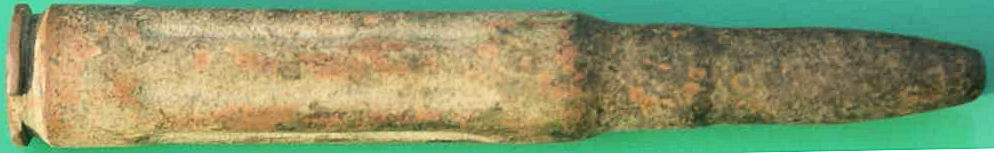

Ejemplar de recuperación (KAA1031) FOTO: LESZEK
DWM
K K
366 H1		 Deutsche Waffen und munitionsfabrik, de Karlsruhe. FOTO: ECDV/ECRA Alemania   KAA0465

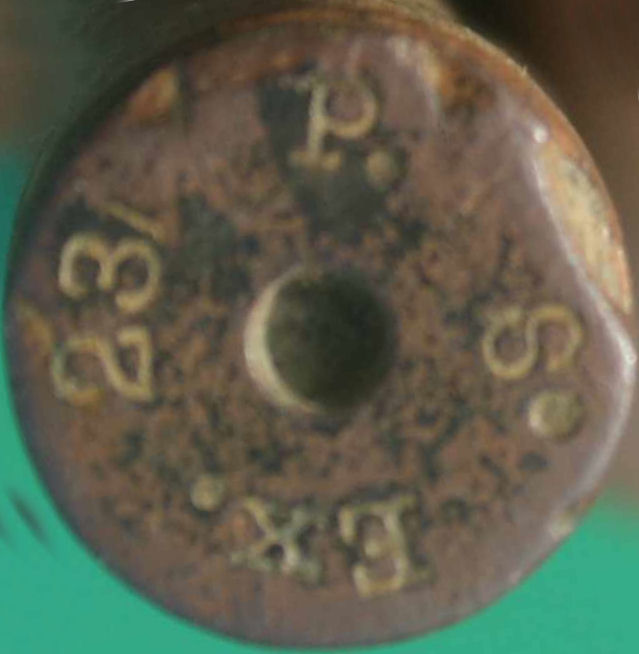

P.
23 S*
Ex.		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburgo.
Ex= Abreviatura de Exercierpatrone, cartucho de ejercicio. FOTO: LESZEK		 Alemania 1923 KAA1031
P.
33 S*
Ex.
 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburgo.
Ex= Abreviatura de Exercierpatrone, cartucho de ejercicio. FOTO: KIKE		 Alemania 1933 KAA0078
Cartucho inerte de manipulación Ex.Patrone S. Rebaje en lugar del pistón, cuatro acanaladuras en el cuerpo (KAA0892) FOTO: LAURENT
Cartucho inerte de manipulación. Rebaje en lugar del pistón, cuatro acanaladuras en el cuerpo. FOTO: LESZEK
Cartucho idéntico al anterior. Su única particularidad es que ha aparecido "donde no debía", en pleno campo de batalla de la guerra civil y bastante abollado (KAA0319). FOTO: ELFO
(HN monograma)
7 S
16		 H. Huck Metallwarenfabrik G.m.b.H., de Nuremberg. FOTO: LAURENT Alemania 1916 KAA0892

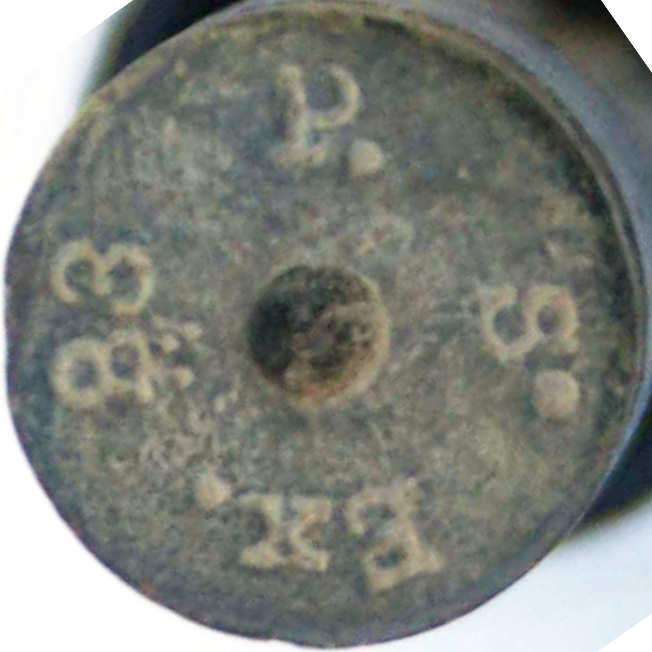

P.
83 S.
Ex.		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburgo.
Ex= Abreviatura de Exercierpatrone, cartucho de ejercicio. FOTO: LESZEK		 Alemania ¿? KAA0671

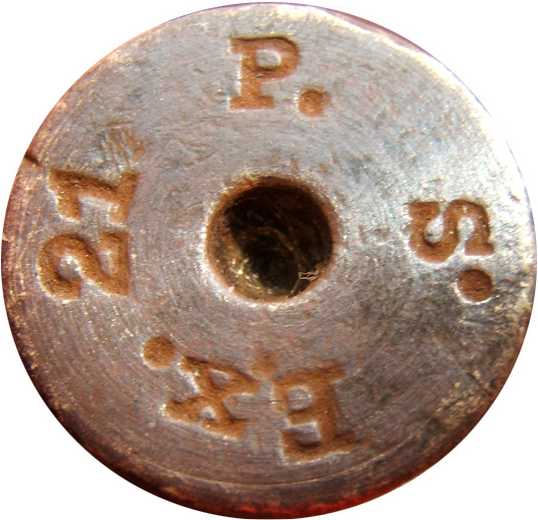

P.
21 S.
Ex.		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburgo.
Ex= Abreviatura de Exercierpatrone, cartucho de ejercicio. FOTO: ELFO		 Alemania 1921 KAA0319

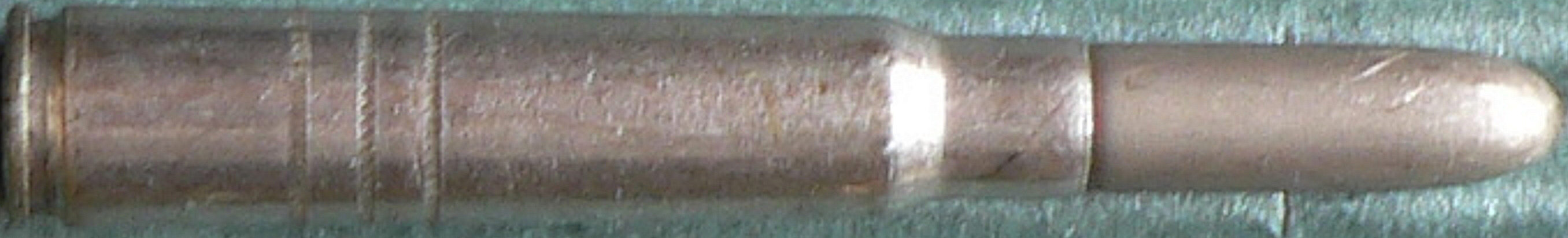

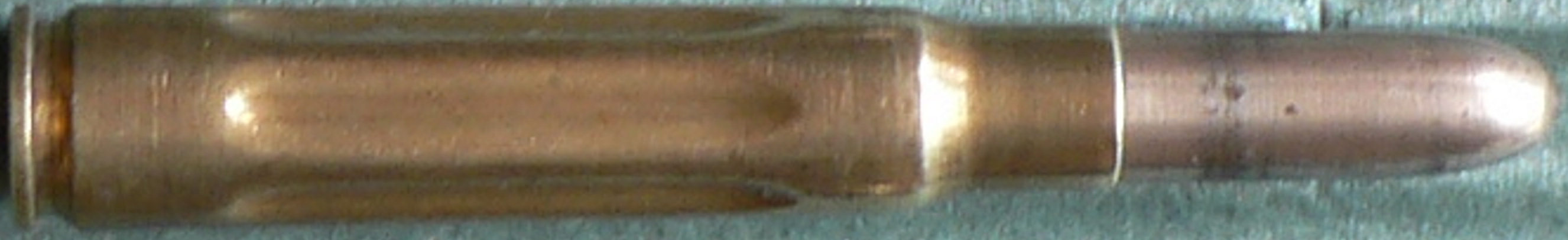

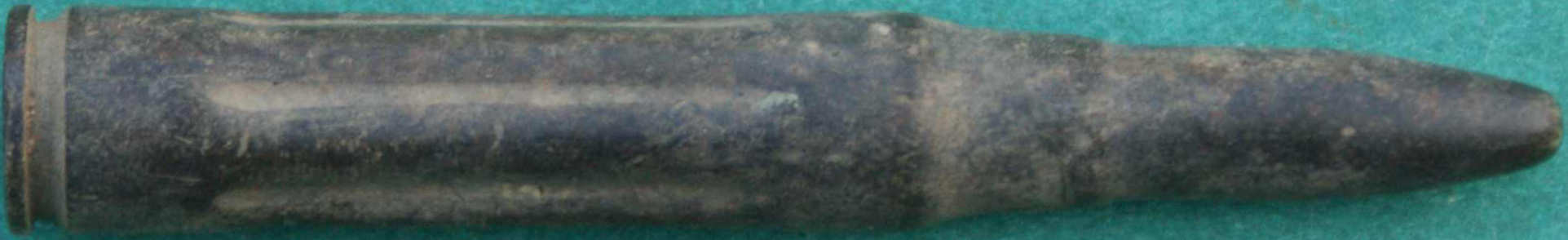

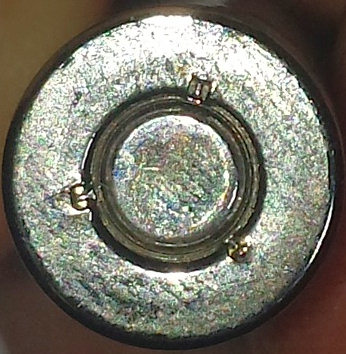

Cartucho inerte de manipulación mod. 88, hueco y de fabricación monoblock como el anterior, pero con acanaladuras en el cuerpo para distinguirlo rápidamente. FOTO: HENRI
  Sin marcajes. FOTO: HENRI     KAA0281

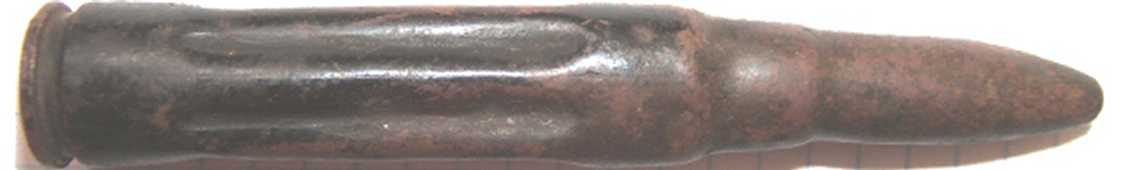

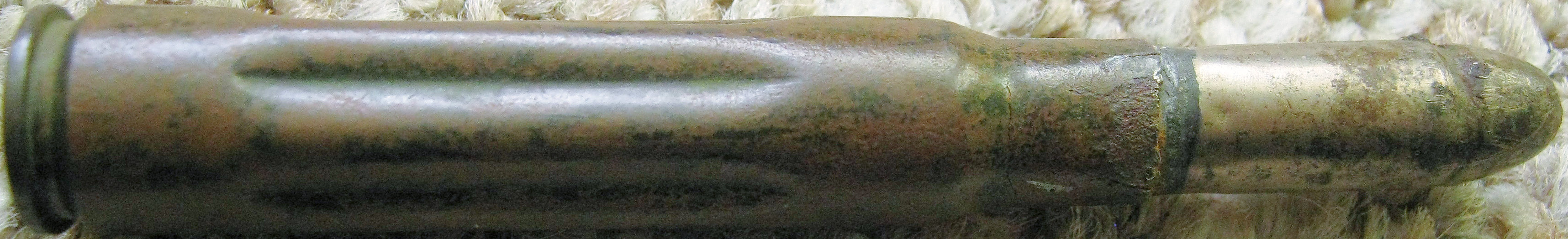

Exerzierpatrone M88. Proyectil de acero. Vaina de acero con cuatro acanaladuras. Vaina reciclada, el punto indica que además ya había sido recargada otra vez. La E es por Eisen (hierro en alemán, posteriormente se cambiaría a S=Stahl=acero) FOTO: SŁAWOMIR
8
S. 02
E		 Munitionsfabrik Spandau, E=vaina de hierro (Eisen). FOTO: SŁAWOMIR Alemania 1902 KAA0893

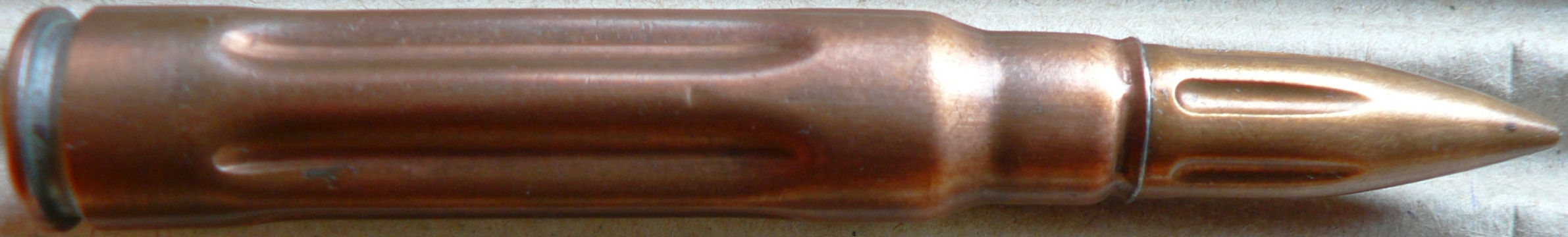

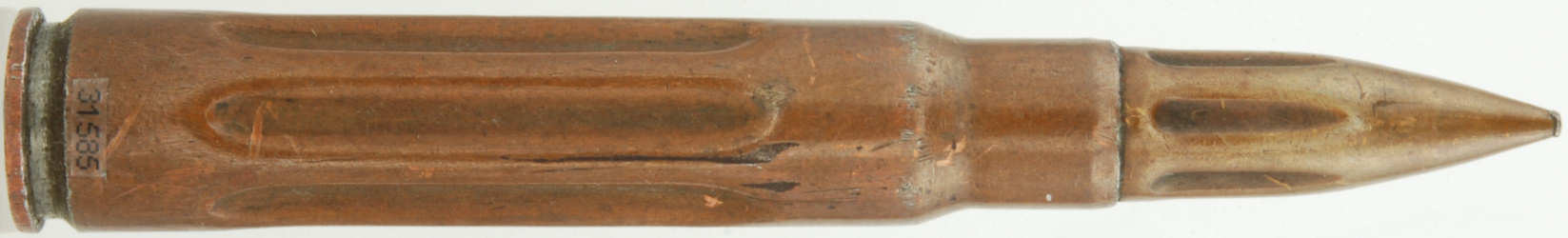

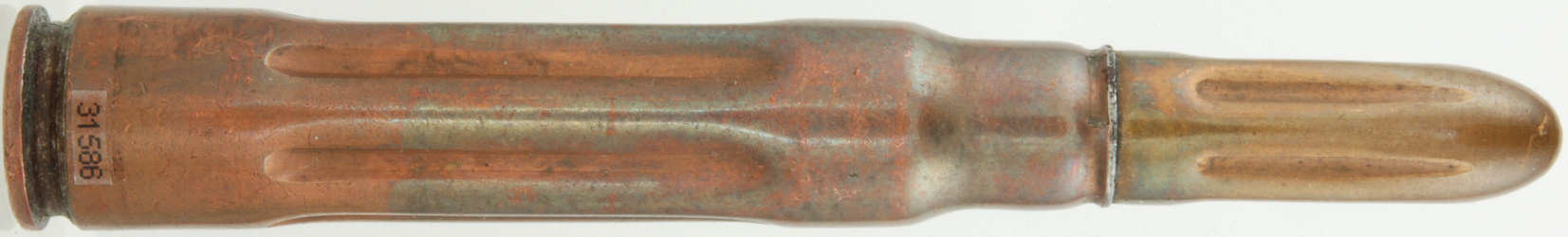

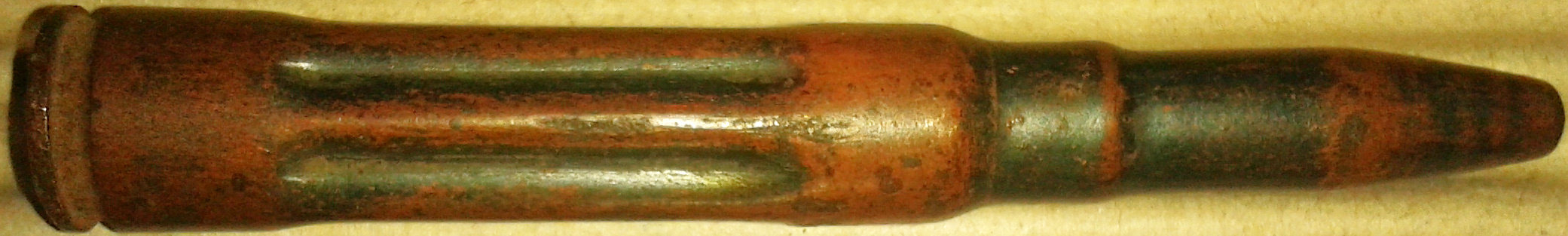

Exerzierpatrone M88. Proyectil y vaina de acero cobreado. 6 acanaladuras en vaina y 6 en el proyectil. FOTO: XIMO
18
6 SE
C		 C= Munitionsfabrik Cassel, de Cassel. SE = Hülse Eisen = Vaina de acero. FOTO: XIMO Alemania 1918 KAA0488

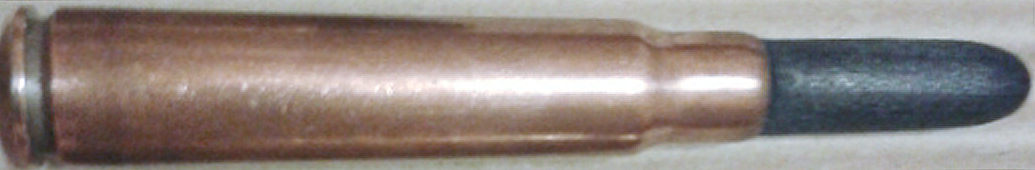

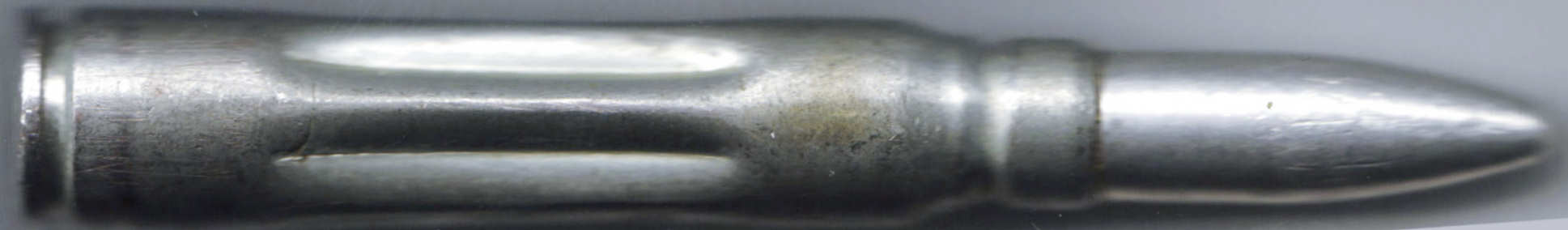

Cartucho inerte de manipulación. Vaina de latón cromado con 4 acanaladuras, bala niquelada. FOTO: LAURENT
6 01
DM		 Deutsche Metall Patronenfabrik,de Karlsruhe. Posteriormente DWM. FOTO: LAURENT Alemania 1901 KAA0871

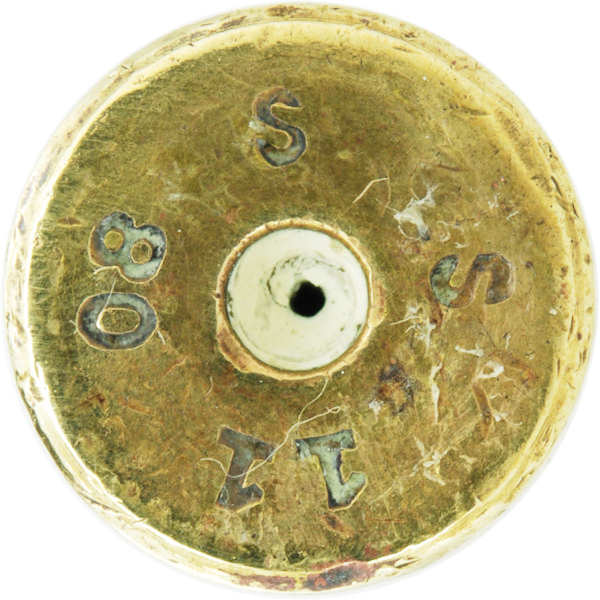

Cartucho inerte, Exerzirpatrone S Model 1905. Cartucho inerte de una pieza, monobloque, con seis acanaladuras en vaina. FOTO: XIMO
S
08 S
11		 Munitionsfabrik Spandau, de Spandau. FOTO: XIMO Alemania 1911 KAA0481

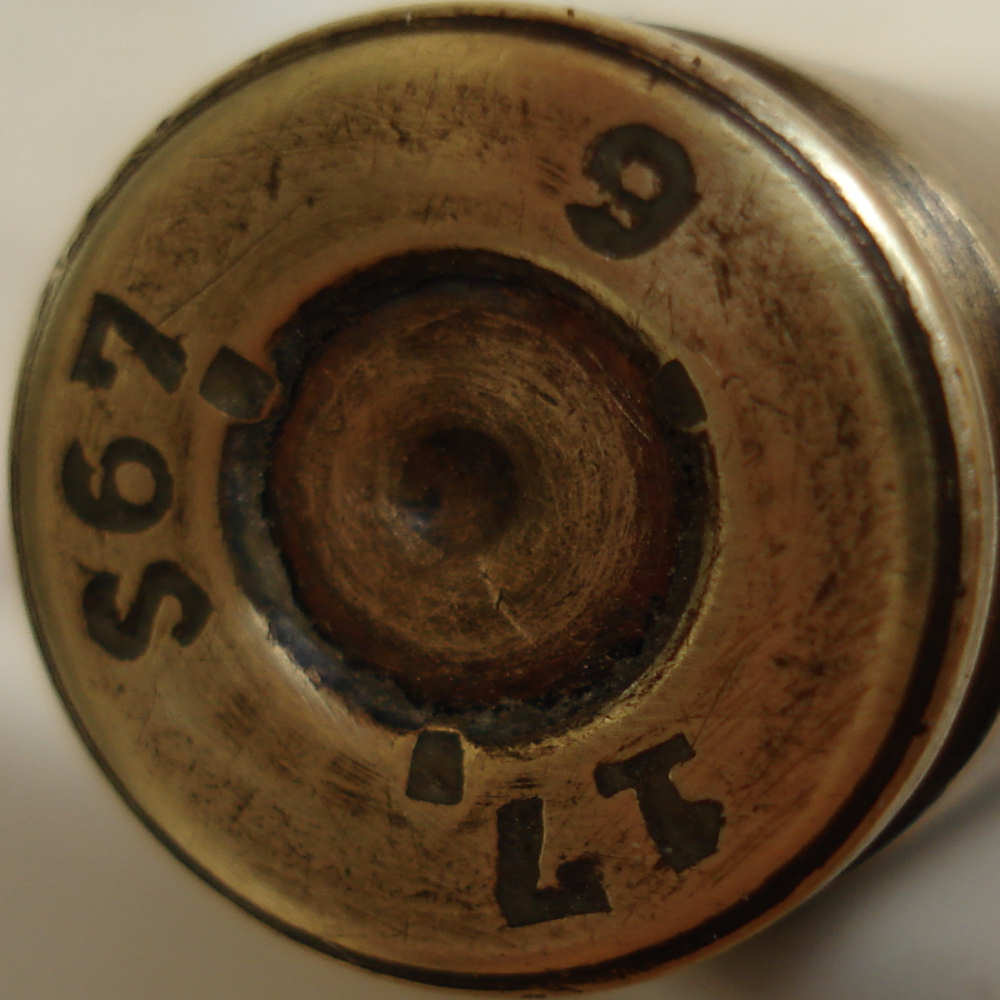

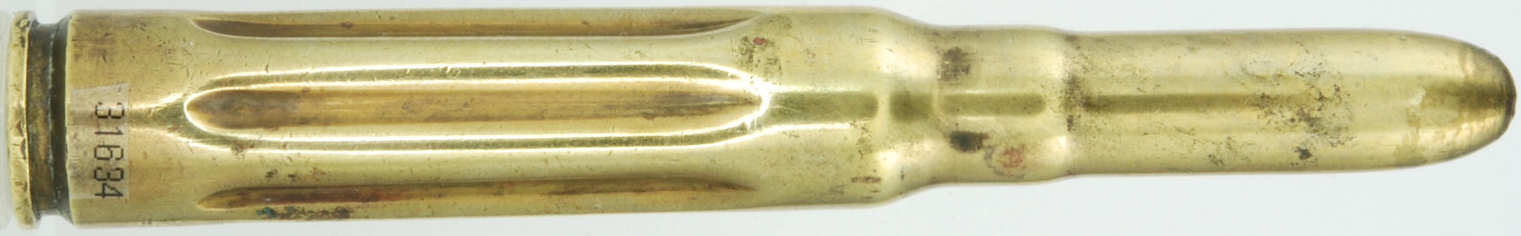

Cartucho inerte de manipulación mod. 88. Vaina reciclada con cuatro acanaladuras. FOTO: PEDRO RETORTA
S
S67  1
16		 Königliche Munitionsfabrik (Arsenal real), de Spandau. FOTO: PEDRO RETORTA Alemania 1916 KAA0545
Ex. Patrone S (Exerzier Patrone S). Inerte tipo IS (Mod.98)

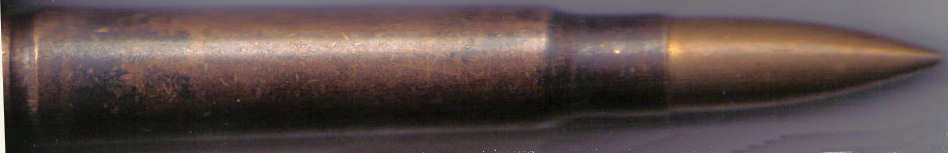

Cartucho inerte de manipulación alemán. Cuerpo con cuatro acanaladuras, vaina de acero cobreado. FOTO: PEDRO RETORTA
P151
39 VIIIi1
28		 Rheinisch-Westfalische Sprengstoff A.G. de Nuremberg. FOTO: PEDRO RETORTA Alemania 1939 KAA0533
Cartucho inerte de manipulación alemán. Cuerpo y bala con acanaladuras, pistón percutido (KAA0487) FOTO: XIMO
Cartucho inerte de manipulación alemán. Cuerpo y bala con acanaladuras, pistón percutido (KAA0916) FOTO: LAURENT
18
3 SE
C		 Munitionsfabrik Cassel Cassel SE=S.hülsen Eisen = Vaina tipo S en acero. FOTO: LAURENT Alemania 1918 KAA0916

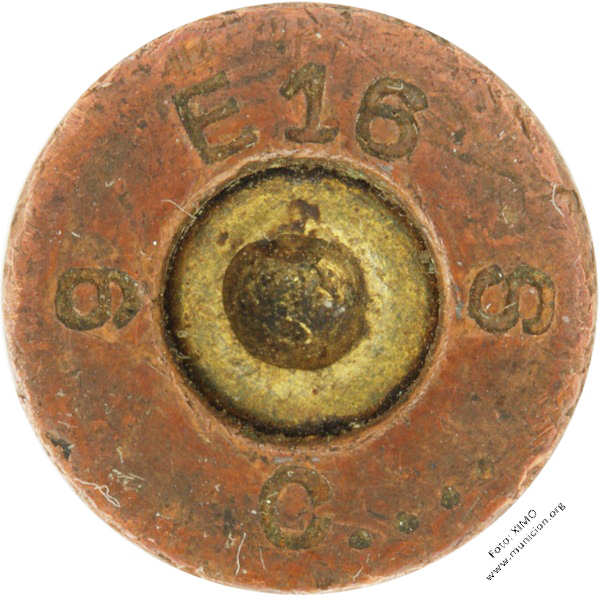

\ E16 /
8 S
/ S \		 Munitionsfabrik Spandau, de Spandau. FOTO: PHIL Alemania 1916 KAA0349
E16
9 S
0		 Munitionsfabrik Spandau, de Spandau. FOTO: XIMO Alemania 1916 KAA0487

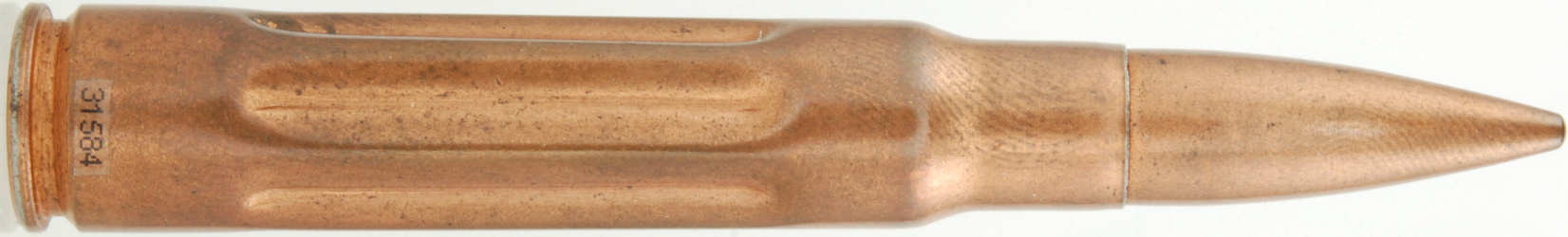

Exerzierpatrone. Proyectil y vaina de acero cobreado. 6 acanaladuras en la vaina. FOTO: XIMO
P413
40 Xl1
15		 Deutsche Waffen- u. Munitionsfabriken AG, de Lübeck-Schlutup. FOTO: XIMO Alemania 1940 KAA0486
Cartucho inerte de instrucción. Vaina cromada con cuatro acanaladuras. FOTO: PEDRO RETORTA

eom
44 St+
3

H. Huck Metallwarenfabrik, de Nuremberg. FOTO: PEDRO RETORTA Alemania 1940 KAA0532

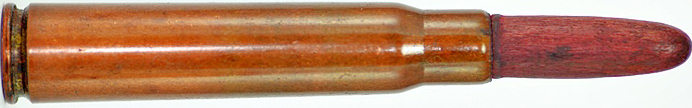

Ex. Patrone S (K). (Exerzier Patrone S Kunstoff). Inerte, cueropo de ¿plástico? macizo rojo, culote de acero.
Cartucho de manipulación Alemán. Variante modernizada del anterior, el culote es de acero fosfatado y el cuerpo de algún tipo de plástico rojo. FOTO: KIKE
ay
41 S
Ex
ay= Aloïs Pirkl, Electrotechnische Fabrik de Reichenberg. Sólo fabricó cartuchos inertes
Ex= Abreviatura de Exercierpatrone, cartucho de ejercicio. FOTO: KIKE		 Alemania 1941 KAA0079
Ex. Patrone S (K). (Exerzier Patrone S Kunstoff). Inerte, cueropo de ¿plástico? macizo negro, culote de acero.
Cartucho de manipulación Alemán. Culote de acero fosfatado y el cuerpo de ¿plastico? negro. FOTO: ALBERT
aux
41 S
Ex.		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburgo. Ex= Abreviatura de Exercierpatrone, cartucho de ejercicio. FOTO: LAURENT Alemania 1941 KAA0790
ay
41 S
Ex
ay= Aloïs Pirkl, Electrotechnische Fabrik de Reichenberg. Sólo fabricó cartuchos inertes
Ex= Abreviatura de Exercierpatrone, cartucho de ejercicio. FOTO: ALBERT		 Alemania 1941 KAA0394
Otros cartuchos inertes sin denominación militar conocida

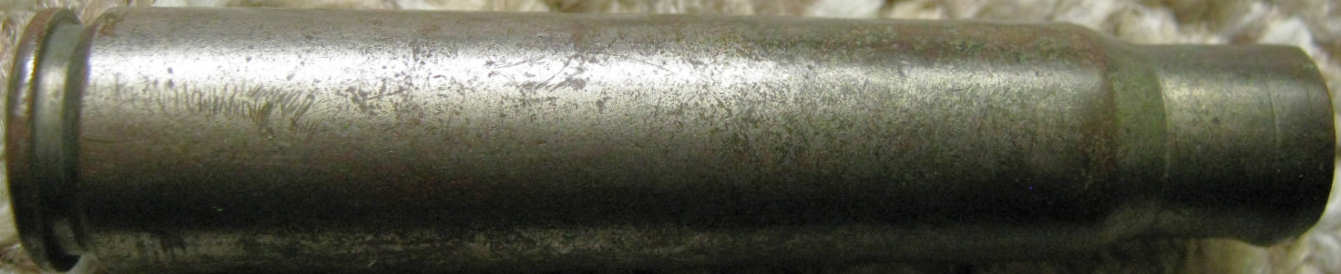

Cartucho inerte FRANCÉS, fabricado reutilizando vainas alemanas durante los años 1946-47 y conocido como "Camp de Châlons". Dos fuertes ranuras y dos grandes agujeros en vaina. Bala y vaina ennegrecidos. FOTO: XIMO

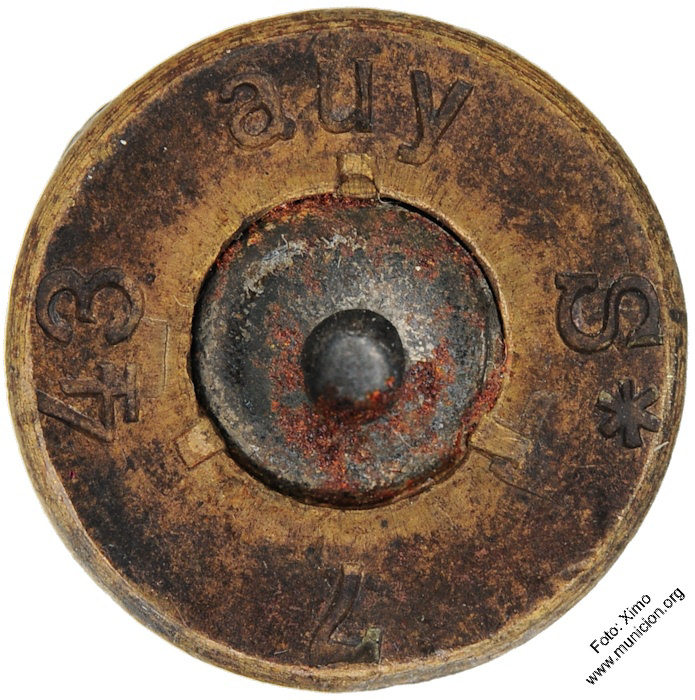

auy
43 S*
7		 Diversos marcajes, cartucho remanufacturado en Francia. FOTO: XIMO Alemania / Francia 1946 - 1947 KAA0828

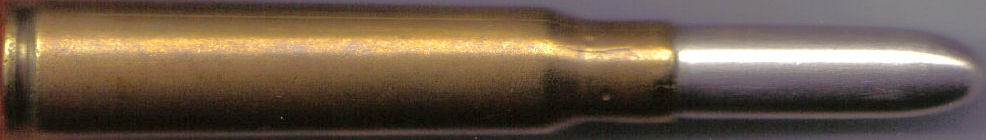

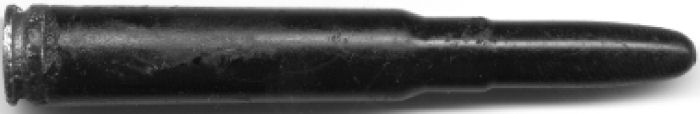

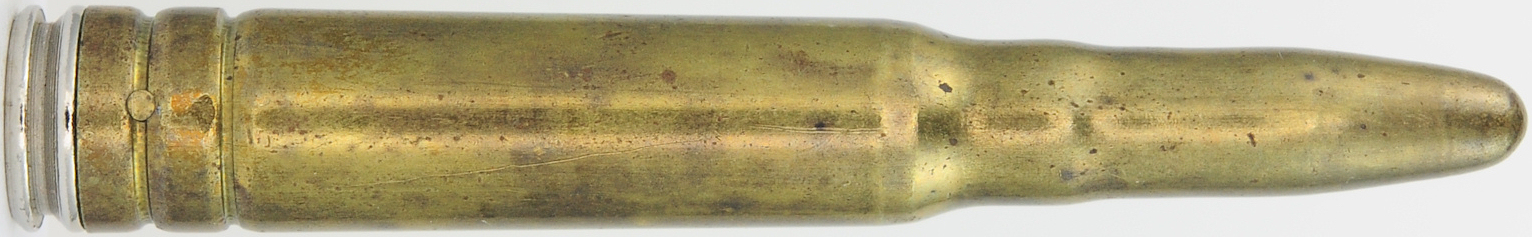

Cartucho de manipulación mod. 88. Fabricado en una sola pieza, totalmente hueco. FOTO: HENRI
  Sin marcajes. FOTO: HENRI     KAA0280

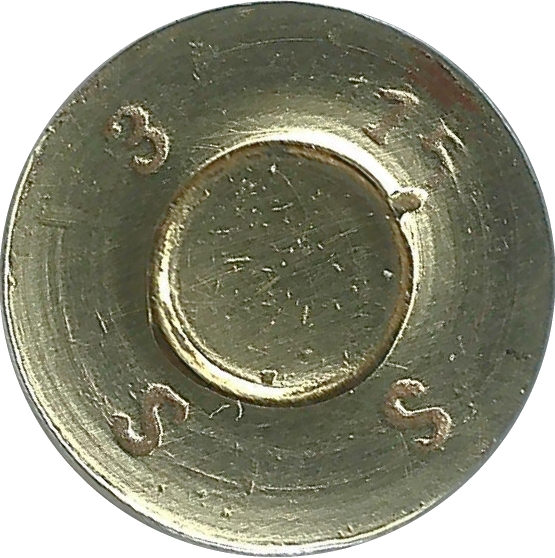

Exercier patrone, cartucho reciclado en inerte de instrucción. Vaina de latón cromado con 3 moleteados, bala niquelada. FOTO: LAURENT
3 15
S S		 Königliche Munitionsfabrik (Arsenal real) de Spandau. S=Cartucho originalmente con bala Spitzer (aguzada). FOTO: LAURENT Alemania 1915 KAA0872

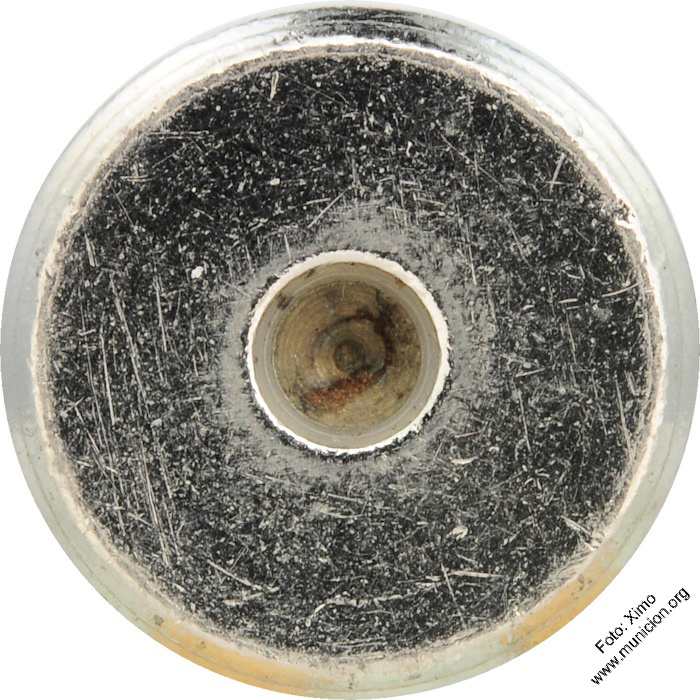

Cartucho inerte de una sola pieza. 1 ranura1 cerca de la base. Culote de latón. FOTO: XIMO
  H. Huck Metallwarenfabrik, de Nuremberg. FOTO: XIMO Alemania   KAA0833
Cartucho inerte de una sola pieza. 1 ranura1 cerca de la base. Culote de acero niquelado. FOTO: XIMO
  H. Huck Metallwarenfabrik, de Nuremberg. FOTO: XIMO Alemania   KAA0834

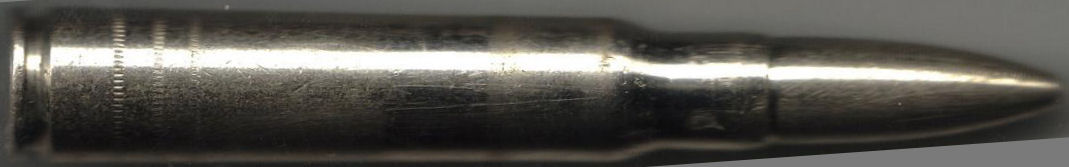

Cartucho de manipulación totalmente cromado. Tres moleteados en la vaina. FOTO: PEDRO
DWM
K		 Deutsche Waffen und munitionsfabrik, de Karlsruhe. FOTO: PEDRO Alemania   KAA0740

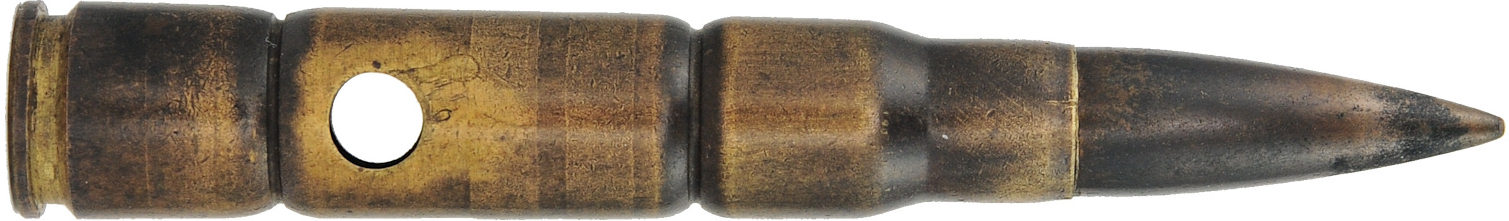

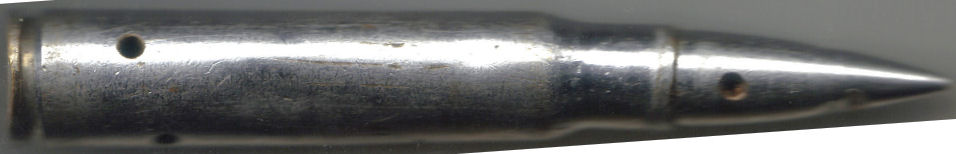

Werkzeug Patrone s.S. Cartucho herramienta, Patrone K.RLM = Reichluftfahrtministerium. 2 agujeros en el proyectil y cuatro en la base de la vaina (KAA0474). FOTO: XIMO
(KAA0698). FOTO: PEDRO
aux
41 S*
WH		 Polte Armaturen und Maschinenfabrik A.G., fábrica de Magdeburgo. WH= Wehrmacht Heer (ejército de tierra). Cartucho-util de armero, totalmente inerte de acero calibrado. FOTO: VLAD Alemania 1941 KAA0612
Heer
S* 41
aux		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. Heer= Ejército. FOTO: PEDRO

Alemania

 1941 KAA0528

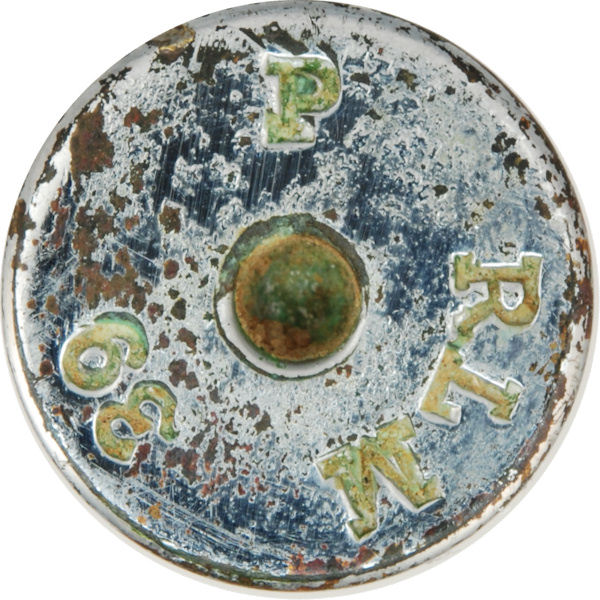

P
39 RLM		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. RLM = Reichluftfahrtministerium. FOTO: XIMO

Alemania

 1939 KAA0474
P
35 S*
72		 Polte Armaturen und Maschinenfabrik A.G., de Magdeburgo. FOTO: PEDRO

Alemania

 1935 KAA0698

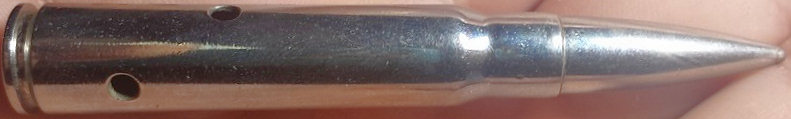

Cartucho "alemán" de manipuleo, fabricado con vainas reutilizadas y que presenta 4 pequeños agujeros en la parte inferior de la vaina. CARTUCHO FALSO, realizado por un armero francés a partir del cartucho sS sin estampa fabricado en 1939 por Polte para Rumania. FOTO: PEDRO
  Polte Armaturen und Maschinenfabrik A.G. de Magdeburgo. FOTO: PEDRO Alemania / Francia 1939 KAA0864

La Märkisches Walzwerk GmbH, de Straussberg (Potsdam) produjo muchos tipos de cargas especiales.Aqui se muestran varios perforantes para rifle antitanque M39 como el de la foto (click para ampliarla).


  INICIO - MENÚ           Mapa Web
Visitas:


Web alojada en los servidores de http://www.militaria.es

By: Jordi Camerón
