 Bala
cilindro-esférica con núcleo de plomo y envuelta de
latón o cobre. Vaina de latón. |
 Punta
cilindro-esférica con núcleo de plomo y envuelta de
acero. Vaina de latón |
 Bala
aerodinámica. Las hay con núcleo de acero o de plomo
y con envuelta de cobre o cuproníquel. |
 Algunos lotes de cartuchos cargados en Sevilla al inicio de la guerra civil fueron cargados con Solenite, la típica pólvora italiana. Ejemplar marcado PS 1937, con bala ordinaria y pólvora italiana. |
 Cartucho ordinario modelo 1942, con bala ojival (KL0236). FOTO: XIMO |

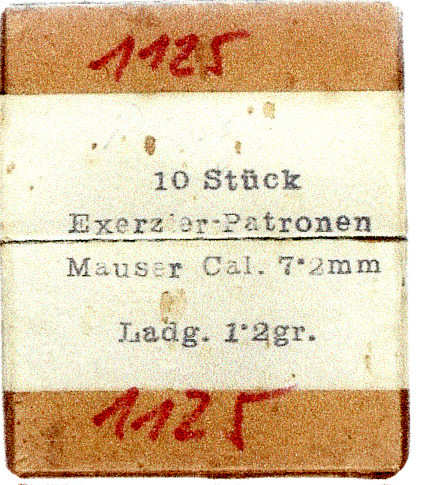

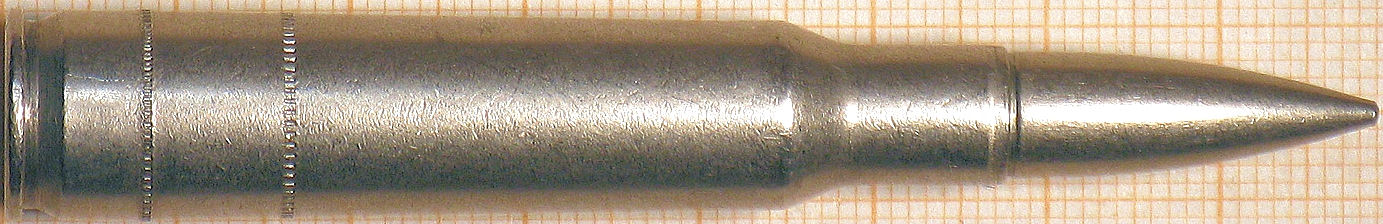

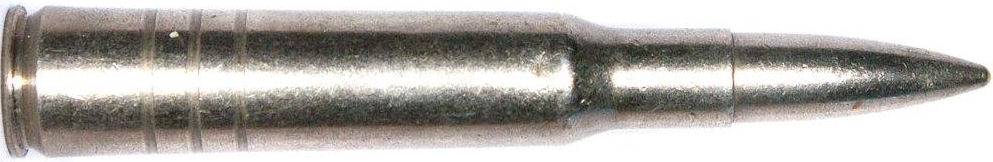

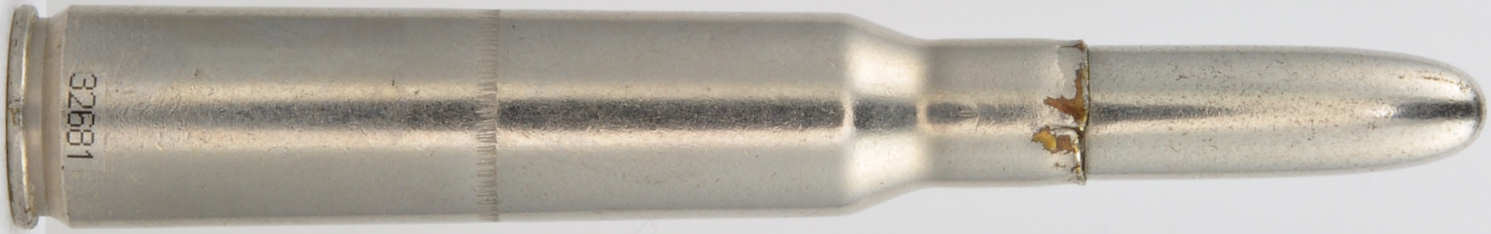

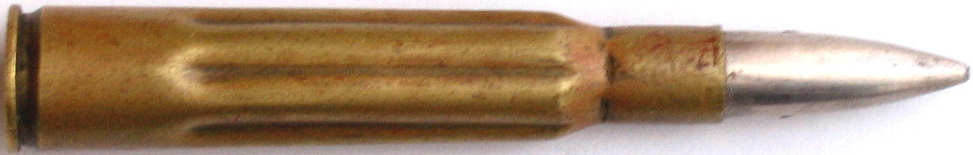

 Cartuchos
inertes de manipulación. Arriba, marcado SFM
*1937*, de latón con perforaciones. Abajo, FNT
1931, de latón cromado y con moleteado en la
vaina. FOTOS: HENRI LIEUTIER |
|
 Tubo reductor - subcalibre para entrenamiento. Es un tubo de acero con la forma externa de un cartucho ordinario que ejerce de cañón y recámara para disparar un cartucho de potencia reducidísima, el 4mm M20 |
  Caja y resto de componentes del kit de entrenamiento. FOTOS: XIMO |
|
 |
|
Sociedad Española de Armas y Municiones, de Madrid. FOTOS: XIMO |
España |
|
KL0249 |
 Cartucho fabricado reutilizando vainas del calibre 7,92x57. FOTO: XIMO |
 |
FNP
7.92-946 |
Fábrica Nacional de Palencia. FOTO: XIMO |
España |
1946 |
KL0204 |
 Cartucho no catalogado en ningún libro español. La bala tiene envuelta magnética. FOTO: DOMINGO |
 |

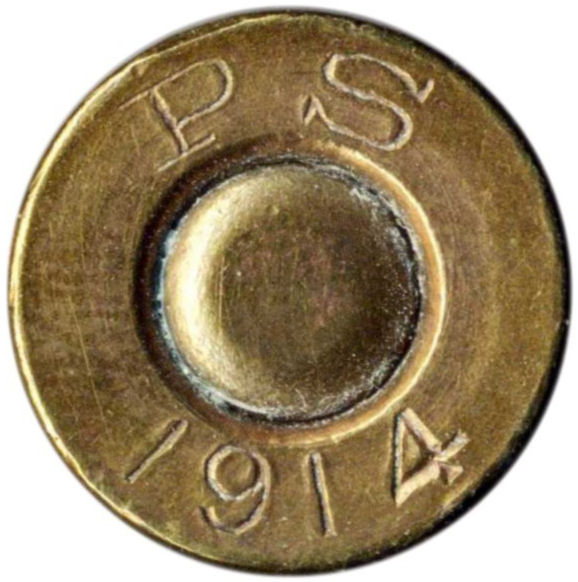

PS
1914 |
Pirotécnica de Sevilla. FOTO: DOMINGO |
España |
1914 |
KL0286 |

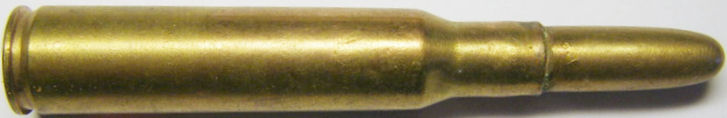

 Cartucho recargado, probablemente durante la guerra civil. Bala ordinaria. FOTO: SERRA GROSSA |
 |
P S
1915 |
Pirotécnica de Sevilla. Las dos marcas sobre el marcaje indican una recarga, probablemente durante la guerra civil. FOTO: SERRA GROSSA |
España |
1915 |
KL0288 |

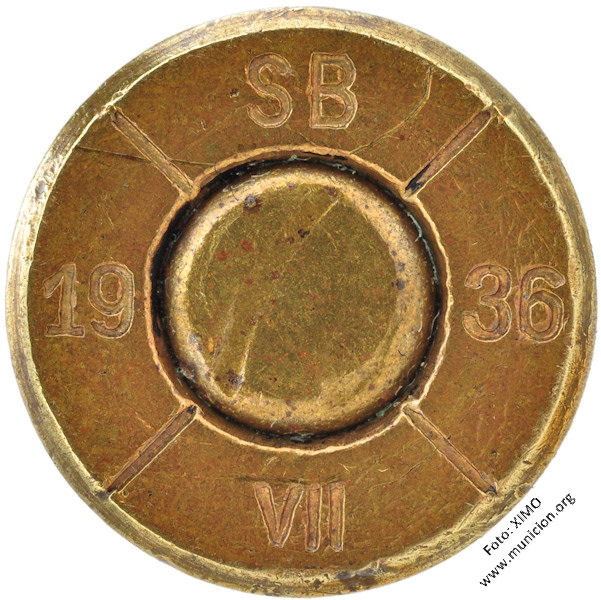

 Cartucho fabricado en algún taller republicano, recargando una vaina checa del calibre 7,92 y montando un proyectil "Izquierdo" de latón torneado. FOTO: XIMO |
 |
SB
19 36
VII |
Recarga sobre una vaina de Sellier & Bellot de Praga. FOTO: XIMO |
(España) |
|
KL0212 |
 Bala de latón macizo torneado. Cartucho fabricado en alguno de los numerosos talleres de recarga republicanos aprovechando vainas ya disparadas. FOTO: XIMO |
 |

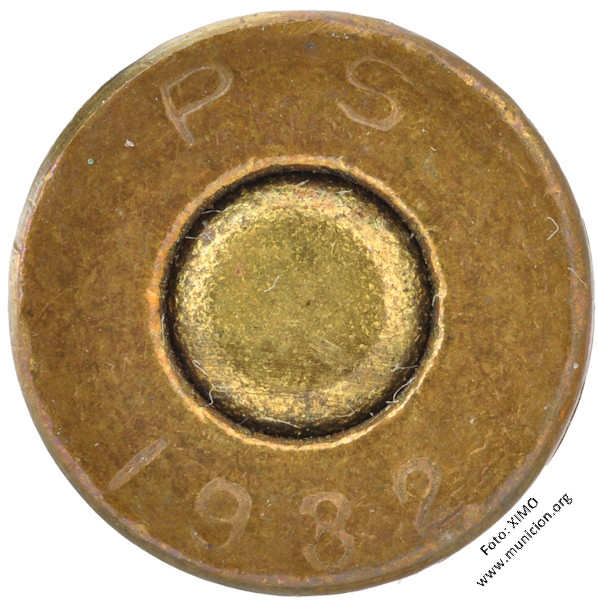

PS
1932 |
Recarga sobre una vaina de la Pirotécnica de Sevilla. FOTO: XIMO |
España |
|
KL0245 |
 El moleteado cerca de la base de este cartucho indica una recarga durante la guerra civil. FOTO: XIMO |
 |
FN
19 36
T |
Fábrica Nacional de Toledo, recargada en fecha y lugar indeterminado. FOTO: XIMO |
España |
1936 |
KL0235 |
 Cartucho de tipo indeterminado. Bala de punta roma pero perfil más agudo que lo habitual, ánulo verde en pistón. FOTO: CLAUDIO |
|
ППУ (PPU cirílico)
7x57 |
Prvi
Partizan, de Titovo-Ucize. FOTO: CLAUDIO |
Yugoslavia |
|
KL0103 |
 Cartucho ordinario Modelo 1920-3. Bala con envuelta de acero latonado. FOTO: XIMO |
 |

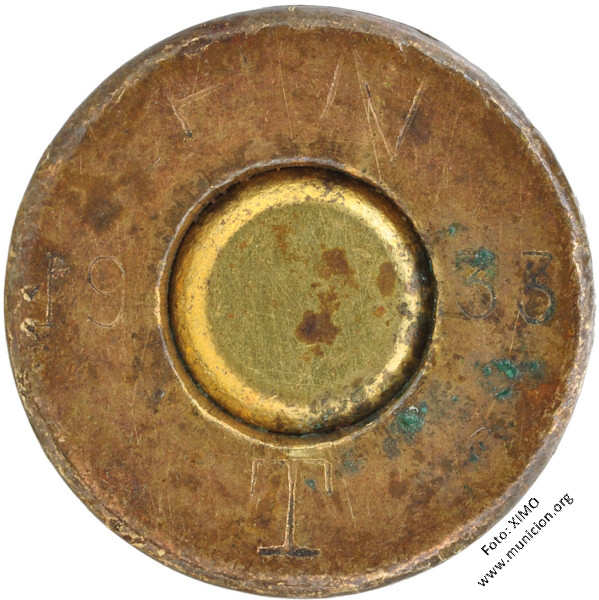

FN
19 33
T |
Fábrica Nacional de Toledo, recargada en fecha y lugar indeterminado. FOTO: XIMO |
España |
1933 |
KL0242 |
 Cartucho ordinario Modelo 1920-3. Bala con envuelta de latón. FOTO: XIMO |
 |

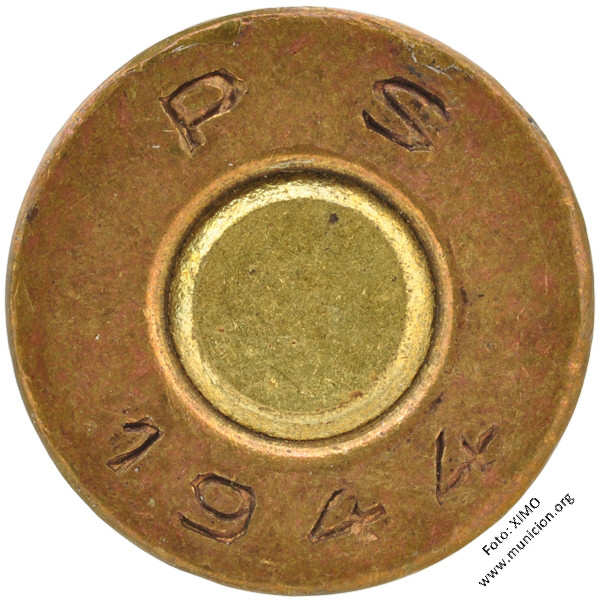

PS
1944 |
Pirotécnica
de Sevilla. FOTO: XIMO |
España |
1944 |
KL0245 |
 Cartucho con vaina de latón, bala con envuelta de acero ¿niquelada?, laca verde en el pistón. FOTO: LALECHERA |
 |
|
FOTO: LALECHERA |
|
|
KL0259 |
 Cartucho con vaina de latón, bala con envuelta de acero ¿niquelada?, laca negra en el pistón. FOTO: LALECHERA |
 |
|
FOTO: LALECHERA |
|
|
KL0260 |
 Cartucho ordinario Modelo 1942. Estanqueizado con laca roja. FOTO: XIMO |
 |
F N T
1954 |
Fábrica Nacional de Toledo. FOTO: XIMO |
España |
1954 |
KL0217 |

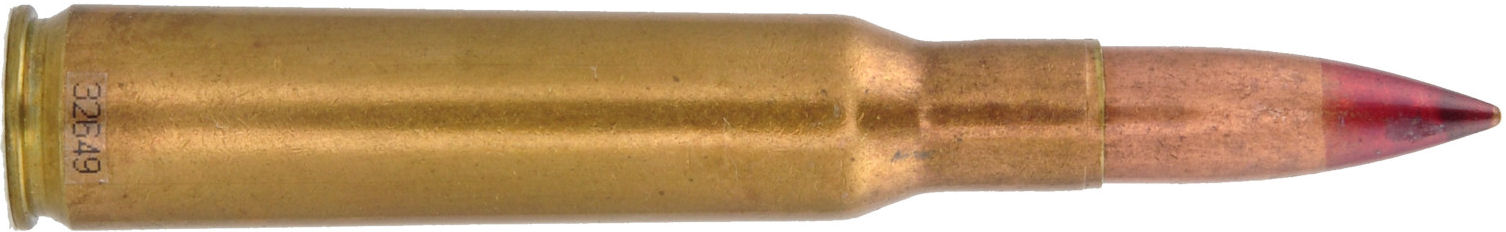

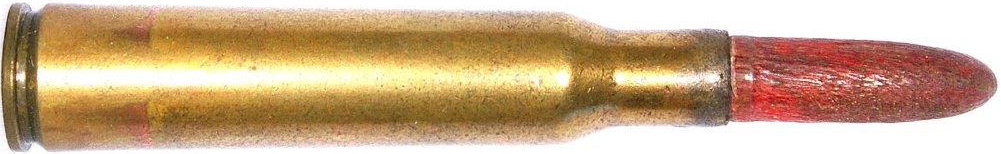

 Cartucho trazador modelo 1947. Punta roja. FOTO: XIMO |
 Corte
de un cartucho trazador. FOTO: CGL |
|
|
PS
1948 |
Pirotécnica
de Sevilla. FOTO: XIMO |
España |
1948 |
KL0025 |
 Cartucho ¿perforante?. Vaina de latón, bala cuproniquelada, pequeña banda negra en la punta. FOTO: FERNANDO SUAREZ |
 |
PS
1931 |
Pirotécnica
de Sevilla. FOTO: FERNANDO SUAREZ |
España |
1931 |
KL0297 |
  Cartucho Marcador-Spotter de reglage y su caja original. Bala de acero cuproniquelado con la punta negra. FOTO: XIMO |
 |

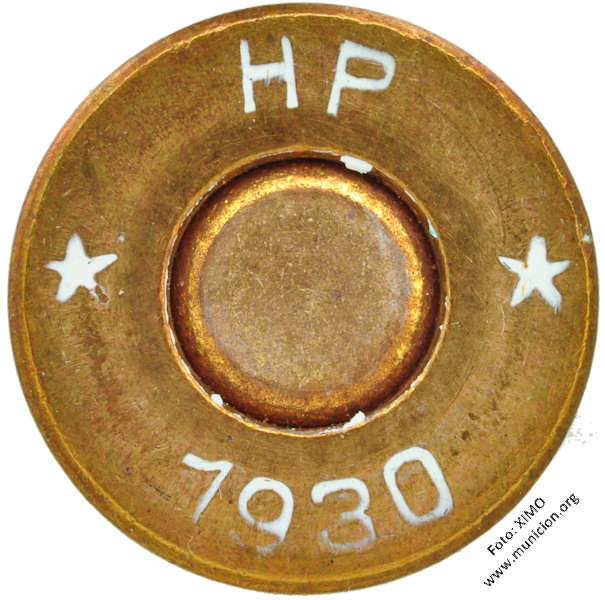

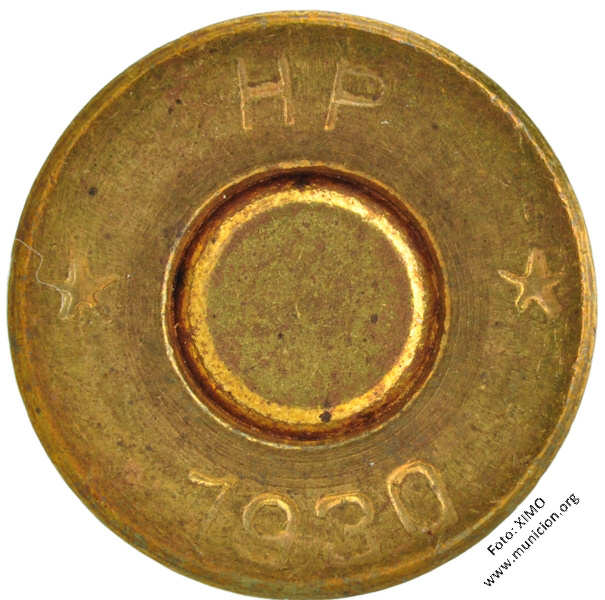

HP
* *
1930 |
Patronenfabrik Solothurn, de Solothun. Contrato austriaco que se sirvió desde la factoría Suiza para eludir la prohibición de fabricar material de guerra que estuvo vigente desde 1920 a 1938. FOTO: XIMO |
Suiza - Austria |
1930 |
KL0174 |

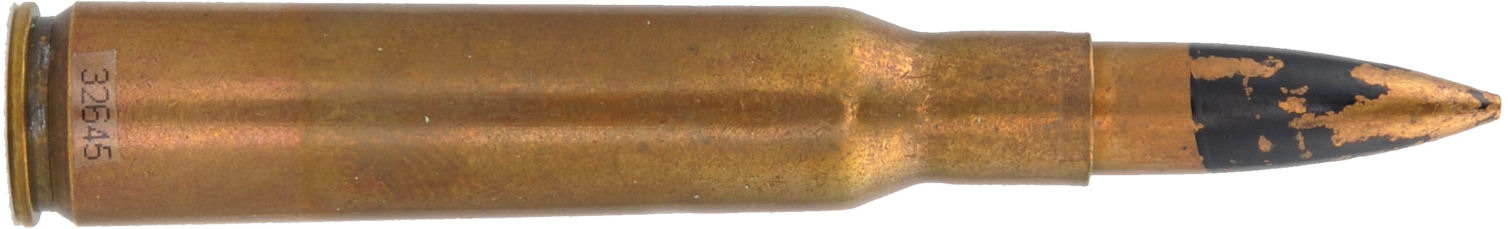

 Cartucho perforante. Bala de acero cuproniquelado con la punta negra. Contrato para algún país sudamericano no identificado. FOTO: XIMO |
 |

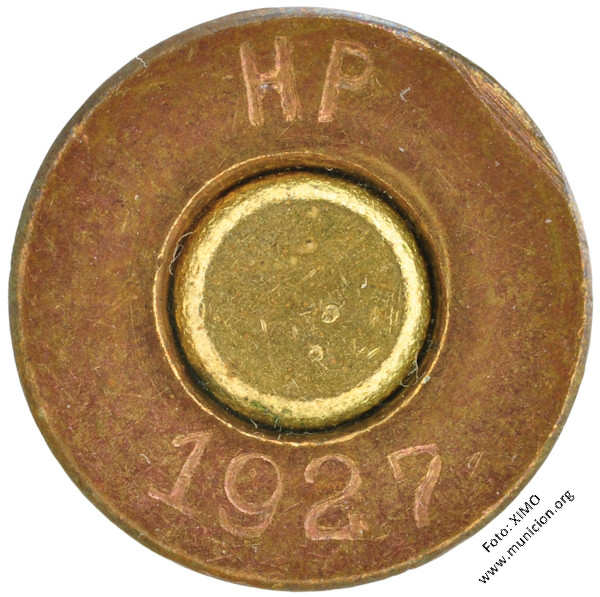

HP
1927 |
Patronenfabrik Solothurn, de Solothun. Contrato austriaco que se sirvió desde la factoría Suiza para eludir la prohibición de fabricar material de guerra que estuvo vigente desde 1920 a 1938. FOTO: XIMO |
Suiza - Austria |
1927 |
KL0244 |
 Cartucho perforante. Envuelta de acero latonado. FOTO: XIMO |
 |
PS
1937 |
Pirotécnica
de Sevilla. FOTO: XIMO |
España |
1937 |
KL0218 |
|
 |

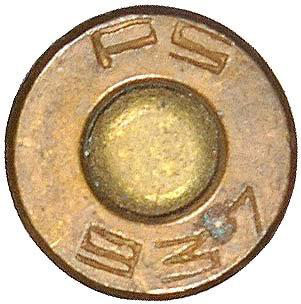

PS
937 |
Pirotécnica
de Sevilla. FOTO: FERNANDO SUAREZ |
España |
1937 |
KL0302 |
 |
PS
1937 |
Pirotécnica
de Sevilla. FOTO: XIMO |
España |
1937 |
KL0219 |

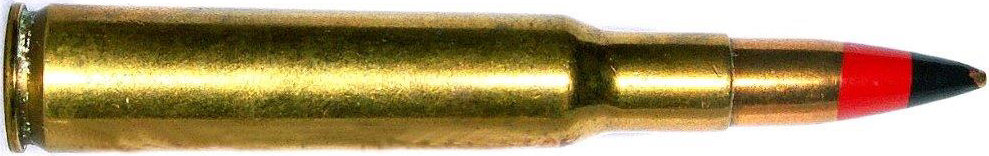

 Cartucho perforante-trazador. Vaina de latón, bala blindada con bandas negra y roja. FOTO: FERNANDO SUAREZ |
 |
S
7'(9) 63 |
Pirotécnica
de Sevilla. FOTO: FERNANDO SUAREZ |
España |
1963 |
KL0296 |
   Cartucho Perforante - Trazador. Punta pintada con laca verde (muy ligera) y dos detalles de la caja que lo contenía. FOTO: XIMO, CAJA: ÁNGEL |
 |
M |
Hirtenberger Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg (Austria). FOTO: XIMO |
Austria |
|
KL0227 |
  Cartucho Perforante-Incendiario y su caja original. Bala de acero cuproniquelado con la punta malva. FOTO: XIMO |
 |
HP
* *
1933 |
Patronenfabrik Solothurn, de Solothun. Contrato austriaco que se sirvió desde la factoría Suiza para eludir la prohibición de fabricar material de guerra que estuvo vigente desde 1920 a 1938. FOTO: XIMO |
Suiza - Austria |
1933 |
KL0175 |
 Trazador,
proyectil encamisado en acero pintado de color ROJO, vaina
latón con su base pintada también de rojo, y
estampa K 30 7mmM, se trata de un contrato entre Inglaterra
( Kynoch) y Uruguay en 1930. FOTO: SERGIO |
|
K
30
7 mm M |
Kynoch
Co. Ltd., de Witton (Birmingham). FOTO: SERGIO |
Inglaterra |
1930 |
KL0109 |
  Cartucho con bala explosiva. Punta de plomo pintada de morado. FOTO: FERNANDO SUAREZ |
 |
PS
1944 |
Pirotécnica
de Sevilla. FOTO: FERNANDO SUAREZ |
España |
1944 |
KL0294 |

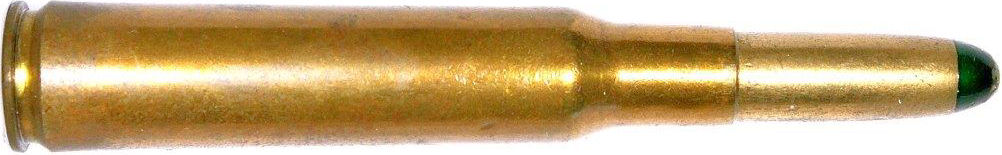

 Cartucho trazador. Vaina de latón, bala niquelada con la punta verde. FOTO: FERNANDO SUAREZ |
 |

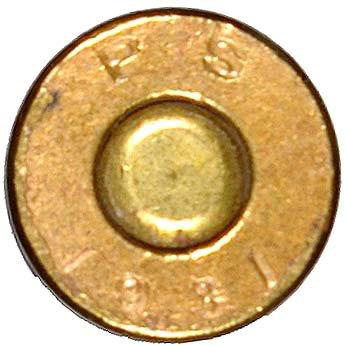

PS
1931 |
Pirotécnica de Sevilla. FOTO: FERNANDO SUAREZ |
España |
1931 |
KL0305 |
  Cartucho Trazador. Bala de acero cuproniquelado con la punta verde. FOTO: XIMO |
 |
HP
1927 |
Patronenfabrik Solothurn, de Solothun. Contrato austriaco que se sirvió desde la factoría Suiza para eludir la prohibición de fabricar material de guerra que estuvo vigente desde 1920 a 1938. FOTO: XIMO |
Suiza - Austria |
1927 |
KL0178 |
 Cartucho trazador modelo 1923. FOTO: XIMO |
 Sección
de la variante trazadora modelo 1923. Punta negra, marcaje
convencional (PS1931 en este caso). FOTO: CGL |
|
 |
PS
1931 |
Pirotécnica de Sevilla. FOTO: XIMO |
España |
1931 |
KL0202 |
 Cartucho trazador. Vaina de latón, bala niquelada con la punta roja. Pistón lacado rojo. FOTO: FERNANDO SUAREZ |
 |
FNT
1927 |
Fábrica Nacional de Toledo. FOTO: FERNANDO SUAREZ |
España |
1927 |
KL0304 |
  Cartucho trazador modelo 1923. Vaina de latón, bala con envuelta de acero cuproniquelada. Punta roja. La carga trazadora es muy pequeña, dura apenas 200 metros. Descrito en el Molina-Orea con el nº 20. FOTO: FERNANDO SUAREZ |
 |
M |
Pirotécnica de Sevilla ¿Vaina reutilizada?. FOTO: FERNANDO SUAREZ |
España |
|
KL0307 |
 Cartucho Incendiario. Bala de acero cuproniquelado con la punta amarilla. FOTO: XIMO |
 |
HP
* *
1930 |
Patronenfabrik Solothurn, de Solothun. Contrato austriaco que se sirvió desde la factoría Suiza para eludir la prohibición de fabricar material de guerra que estuvo vigente desde 1920 a 1938. FOTO: XIMO |
Suiza - Austria |
1930 |
KL0177 |
 Trazante
Fumígeno Incendiario, proyectil encamisado en acero
laca color AZUL, vaina latón base pintada del mismo
color, y de estampa KYNOCH 7mmM, fabricado en Inglaterra bajo
contrato para Uruguay en 1937. FOTO: SERGIO |
|
KYNOCH
7 mm M |
Kynoch
Co. Ltd., de Witton (Birmingham). FOTO: SERGIO |
Inglaterra |
1937 |
KL0110 |

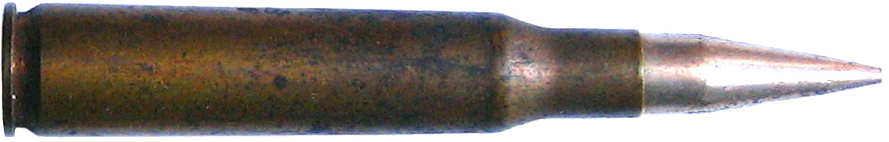

 Cartucho con extraña bala cilindro cónica. FOTO: CLAUDIO |
|
KYNOCH
7 M/M |
Kynoch
Co. Ltd., de Witton (Birmingham). FOTO: CLAUDIO |
Inglaterra |
|
KL0156 |
  Cartucho de Sobrepresión. 4.000 PSI y su caja original. Bala de acero cuproniquelado. FOTO: XIMO |
 |

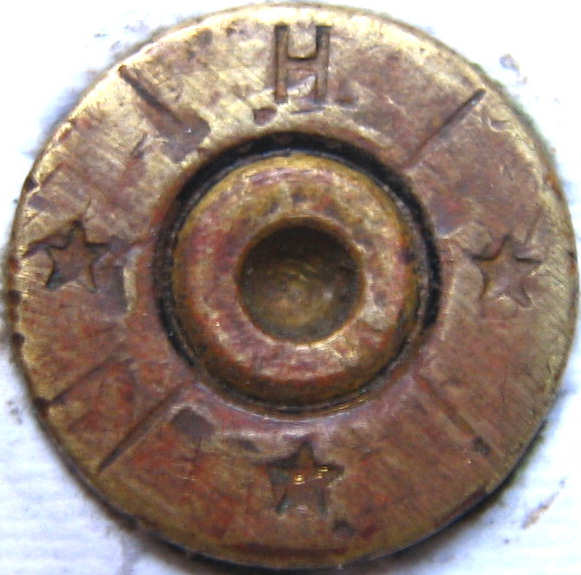

H
* *
* |
Patronenfabrik Solothurn, de Solothun. Contrato austriaco que se sirvió desde la factoría Suiza para eludir la prohibición de fabricar material de guerra que estuvo vigente desde 1920 a 1938. FOTO: XIMO |
Suiza - Austria |
1933 |
KL0176 |
 Cartucho de Sobrepresión. Proyectil ennegrecido. FOTO: XIMO |
 |

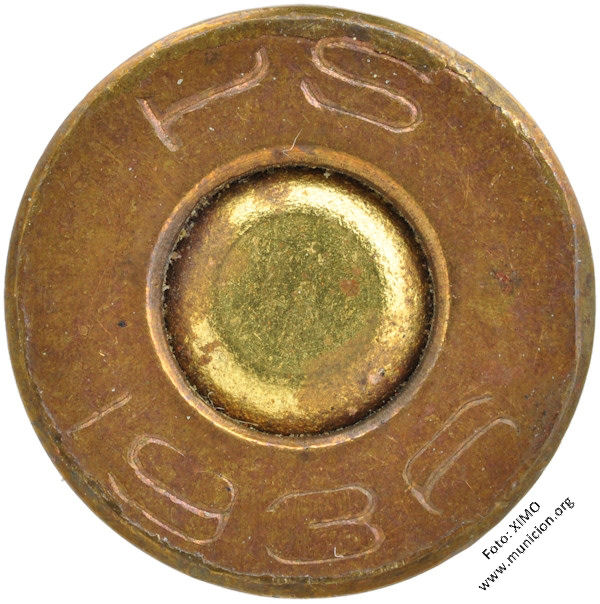

PS
1936 |
Pirotécnica de Sevilla. FOTO: XIMO |
España |
1936 |
KL0216 |
 Cartucho
con marcaje de la Pirotécnia de Sevilla y bala expansiva
de caza. El Molina-Orea documenta uno parecido como artesanal
sobre vaina militar, pero el acabado de este ejemplar -con
laca negra en pistón y bala- parece desmentirlo. FOTO: SANTI |
|
S
7'
63 |
Pirotécnia
Militar de Sevilla. FOTO: SANTI |
España |
1963 |
KL0065 |
 Cartucho
"RADA 7.30 x 7 mm". No es más que un cartucho
convencional con una bala con falsa ojiva para caza mayor.
La falsa ojiva (la punta) está hueca. La referencia
7.30 es el diámetro de la bala (en realidad 7.25, lo
normal en un 7x57) y RADA es el nombre del General para el
que se hizo esta munición. FOTO: XIMO |
|
PS
1950 |
Pirotécnia
Sevillana. FOTO: XIMO |
España |
1950 |
KL0073 |
 Cartucho deportivo con vaina de latón. Bala cromada y semiblindada de extraño perfil. FOTO: THH |
 |
DWM
F F
7x57 |
Industrie-Werke Karlsruhe AG, de Karlsruhe. FOTO: THH |
R.F.A. |
1959 |
KL0315 |
 7x57 Naguel . Se le conoce con el nombre de NAGUEL, por corresponder al rifle para el que fue fabricado. Vaina tratada. FOTO: XIMO |
 |

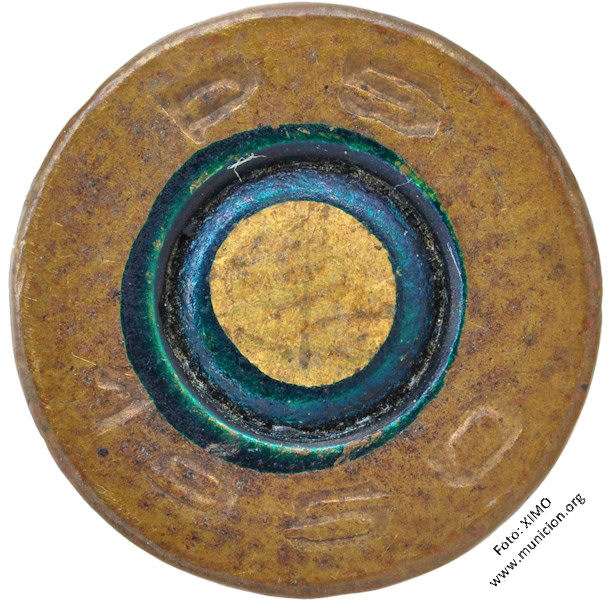

PS
1950 |
Pirotécnia
Sevillana. FOTO: XIMO |
España |
1950 |
KL0167 |
 Cartucho Naguel. Laca verde en juntas. FOTO: XIMO |
 |
PS
1950 |
Pirotécnia
Sevillana. FOTO: XIMO |
España |
1950 |
KL0195 |
 Cartucho
de caza, con bala expansiva (KL0272) FOTO: CLAUDIO |
 Cartucho
de caza, con bala expansiva (KL0264) FOTO: JOSÉ LÓPEZ |
 Cartucho deportivo, bala semiblindada (KL0269) FOTO: CLAUDIO |

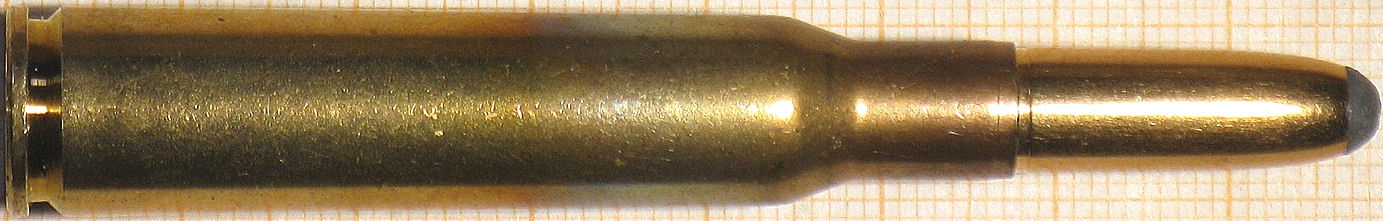

 Cartucho deportivo con vaina de latón. Bala semiblindada de punta roma (KL0329) FOTO: THH |
 Cartucho deportivo, bala semiblindada (KL0317) FOTO: THH |
 Cartucho deportivo, bala semiblindada (KL0324) FOTO: THH |
 Cartucho deportivo, bala semiblindada cromada (KL0328) FOTO: ARNO |
 Cartucho deportivo, bala semiblindada cromada (KL0326) FOTO: ARNO |
 Cartucho deportivo, bala semiblindada cromada (KL0327) FOTO: ARNO |
 Cartucho deportivo, bala semiblindada cromada (KL0316) FOTO: THH |
 Cartucho deportivo, bala semiblindada cromada (KL0309) FOTO: THH |
 Cartucho deportivo, bala semiblindada (KL0085) FOTO: CLAUDIO |
 Cartucho deportivo, bala semiblindada (KL0192) FOTO: XIMO |
 Cartucho con vaina de latón, bala semiblindada (KL0325) FOTO: ARNO |
 Cartucho deportivo, bala semiblindada (KL0273) FOTO: CLAUDIO |
 Cartucho deportivo, bala semiblindada (KL0194) FOTO: XIMO |
 Cartucho deportivo, bala semiblindada (KL0193) FOTO: XIMO |
|
 |
DWM
B B
7x57 |
Industrie-Werke Karlsruhe AG, de Karlsruhe. FOTO: ARNO |
R.F.A. |
1963 |
KL0328 |
 |

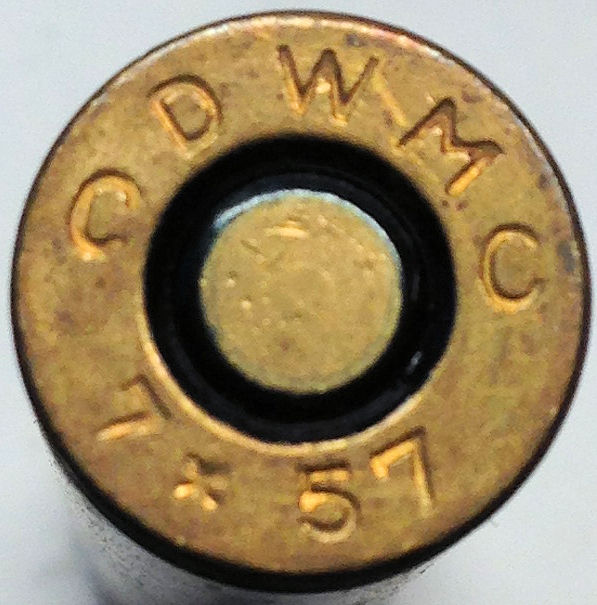

DWM
C C
7x57 |
Industrie-Werke Karlsruhe AG, de Karlsruhe. FOTO: ARNO |
R.F.A. |
1962 |
KL0326 |
 |
DWM
K A
7x57 |
Industrie-Werke Karlsruhe AG, de Karlsruhe. FOTO: ARNO |
R.F.A. |
1964 |
KL0327 |
 |
DWM
K Z
7x57 |
Industrie-Werke Karlsruhe AG, de Karlsruhe. FOTO: THH |
R.F.A. |
1965 |
KL0316 |
 |

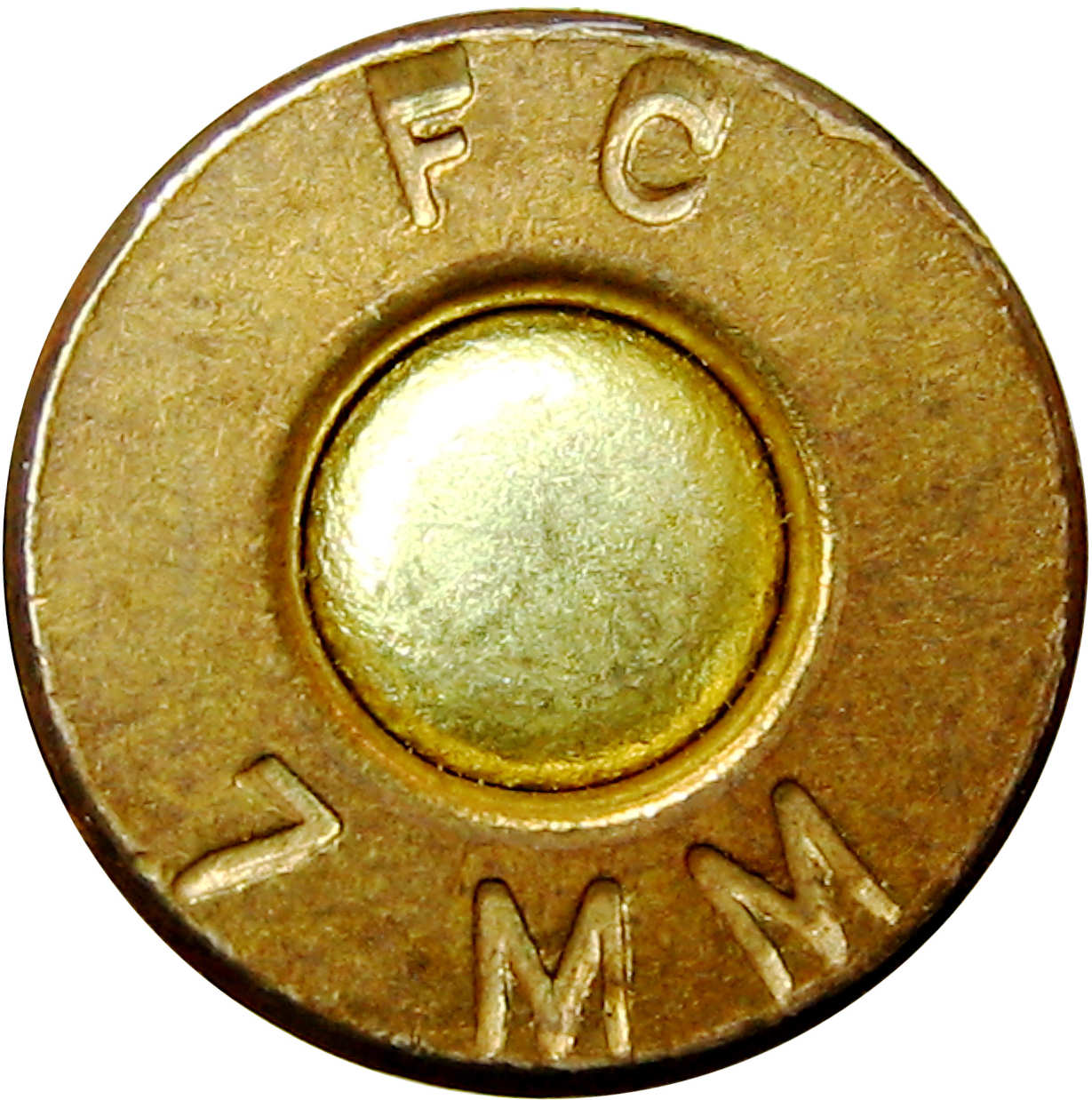

FC
7 MM |
Federal Cartridge Co., de Anoka (Minessota). FOTO: CLAUDIO |
EE.UU. |
|
KL0269 |
 |
F N
7x57 |
Fabrique Nationale d'Armes de Guerre, de Herstal.
FOTO: THH |
Bélgica |
|
KL0309 |
 |

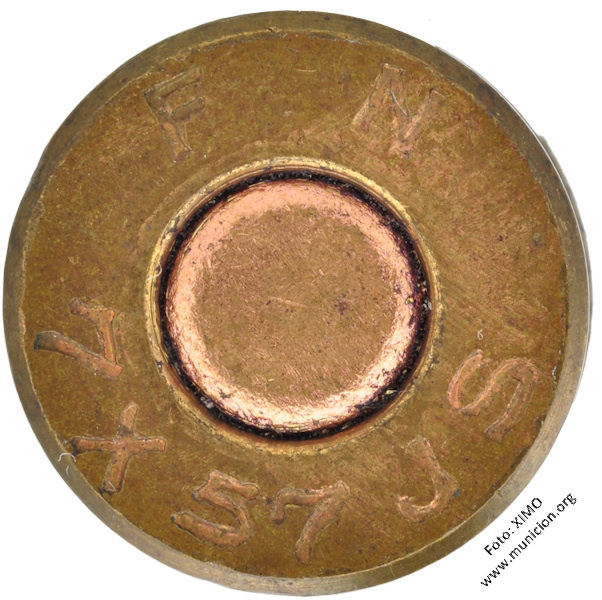

F N
7x57 JS |
Fabrique Nationale d'Armes de Guerre, de Herstal.
FOTO: XIMO |
Bélgica |
|
KL0193 |
|
|
Fábrica
Nacional de Toledo.
FOTO: DAVID |
España |
1950 |
KL0057 |
 |

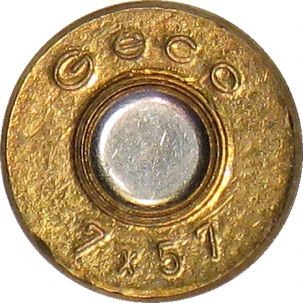

Geco
7x57 |
RUAG Ammotec AG, de Fürth-Stadeln. FOTO: THH |
Alemania |
2013 |
KL0317 |
 |

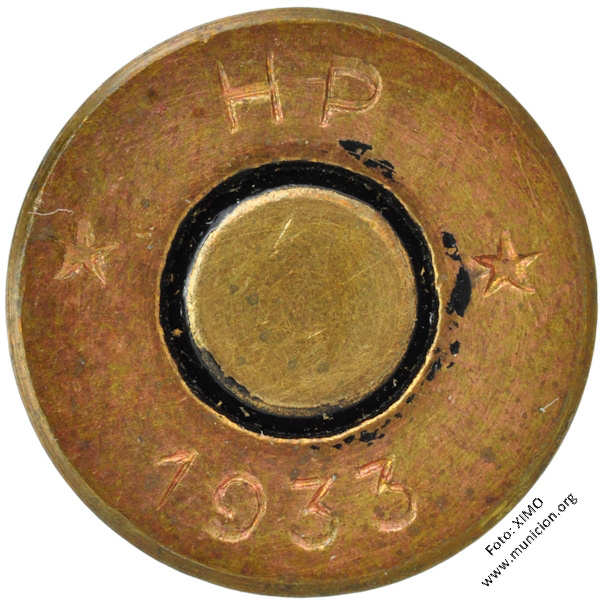

HP
* *
1933 |
Hirtenberger
Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg.
FOTO: XIMO |
Austria |
1933 |
KL0192 |
 |

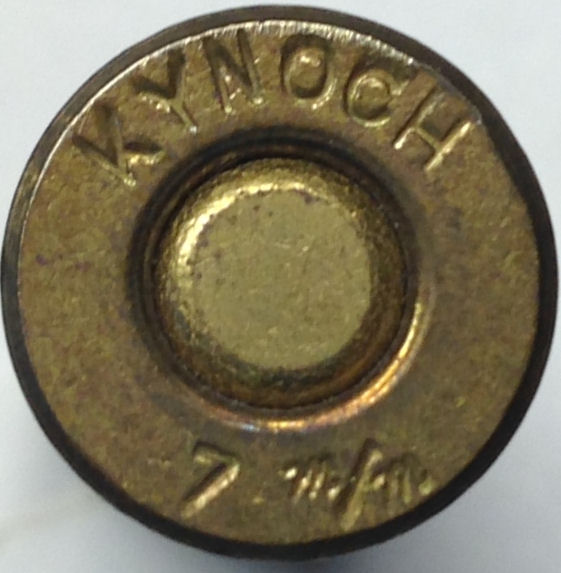

KYNOCH
7 m/m |
Kynoch
Co. Ltd., de Witton (Birmingham). FOTO: ARNO |
Inglaterra |
|
KL0325 |
 |
LAPUA
7x57 |
Lapuan Patruunatehdas, de Lapua. FOTO: THH |
Finlandia |
|
KL0329 |
 |
N
M.93/7 |
Rheinisch-Westfalische Sprengstoff A.G., de Nuremberg.
FOTO: XIMO |
Alemania |
|
KL0194 |
|
norma
7x57 |
Norma
Projektilfabrik A.B., de Amotfors. FOTO: INTERVENTOR |
Suecia |
|
KL0112 |
 |
P M C
7MM MAUSER |
Poongsan Metal Corp., de Seul.
FOTO: JOSÉ LÓPEZ |
Corea del Sur |
|
KL0264 |
 |
PMP
7mm X 57 |
Pretoria Metal Pressings Pty. Ltd. de Pretoria. FOTO: CLAUDIO |
Sudáfrica |
|
KL0272 |
 |
RWS
7x57 |
Rheinisch-Westfalische Sprengstoff A.G., de Nuremberg.
FOTO: TEJERO |
Alemania |
|
KL0263 |
 |
RWS.
7X57 |
Rheinisch-Westfalische Sprengstoff A.G., de Nuremberg.
Ánulo negro en pistón. FOTO: THH |
Alemania |
|
KL0324 |
 |
RWS.
7X57 |
Rheinisch-Westfalische Sprengstoff A.G., de Nuremberg.
Ánulo negro en pistón. FOTO: CLAUDIO |
Alemania |
|
KL0273 |
|
S&B
2 logos bomba
7x57 |
Sellier
& Bellot, de Praga. Marcaje civil. FOTO: CLAUDIO |
Checoslovaquia |
|
KL0085 |
 |
SBP
(2 logos Bomba)
7x57 |
Sellier
& Bellot, de Praga.
FOTO: SŁAWOMIR |
Checoslovaquia |
|
KL0282 |
|
SUPER
SPEED
7 M/M |
Super
Speed es marca comercial de Winchester-Western, propiedad
a su vez de Olin Industries de New Haven (Connecticut)
|
EE.UU. |
|
KL0126 |
 |
SUPER-X
7 M/M |
Super-X es marca comercial de Winchester-Western, propiedad
a su vez de Olin Industries de New Haven (Connecticut). FOTO: CLAUDIO
|
EE.UU. |
|
KL0274 |
|
|
Olin
Industries, de East Alton (Illinois). FOTO: DAVID |
EE.UU. |
|
KL0058 |
 Cartucho para competición, fabricado en la Pirotecnia de Sevilla con tolerancias muy estrechas a petición del Tiro Nacional. FOTO: XIMO |
 |
PS
1932 |
Pirotécnica
de Sevilla.
FOTO: XIMO |
España |
1932 |
KL0247 |
 Cartucho de competición. FOTO: XIMO |
 |
T
7 57 |
Fábrica Nacional de Toledo. FOTO: XIMO |
España |
1957 |
KL0203 |

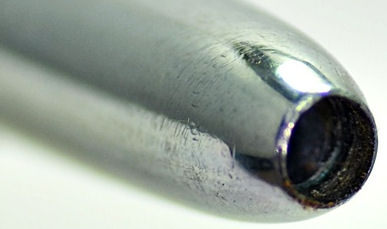

  Cartucho con bala niquelada de punta hueca, fabricación y marcaje especiales para el Sr. Guerrero en la década de 1950. FOTO: FERNANDO SUAREZ |
 |
GUERRERO
+ + |
Fábrica Nacional de Toledo, fabricación y marcaje especiales. FOTO: FERNANDO SUAREZ |
España |
c.1950 |
KL0306 |
  Cartucho con bala niquelada de punta hueca, fabricación y marcaje especiales para el Sr. Guerrero en la década de 1950. Lleva el nombre de su hija Anita. FOTO: JOSÉ LÓPEZ |
 |
ANITA
+ + |
Fábrica Nacional de Toledo, fabricación y marcaje especiales. FOTO: JOSÉ LÓPEZ |
España |
c.1950 |
KL0330 |
 Cartucho modelo 1906, experimental de alcance reducido. El "Catálogo del museo de artillería" de 1911 lo describe así: "Proyecto de cartucho para servicios especiales experimentado en 1906 por la Comisión de Experiencias de Artillería. La bala tiene envolvente de acero y núcleo de plomo, y el cartucho completo es de 7mm de calibre, 68 de longitud y 7.5Gr. de peso. Tiene en el culote las marcas A, 19 05 , T.
 Corresponde al fusil Mauser reglamentario Md.1893 número 6241. Su fabricación respondió al objeto de evitar en lo posible las desgracias ocasionadas por los disparos del armamento Mauser en la represión de las alteraciones del órden público, sobre personas extrañas y muy alejadas del lugar de los sucesos" FOTOS: FERNANDO SUAREZ |
 |
A
19 05
T |
Artillería, Fábrica Nacional de Toledo. FOTO: FERNANDO SUAREZ |
España |
1905 |
KL0289 |
 Cartucho “dorronzoro”. Existen serias dudas sobre su autenticidad, dado que no aparece entre los desarrollos del Coronel Dorronzoro y lo ilógico de su fabricación en una fecha tan tardía como la década de 1970. Su fabricación parece corresponder a algún aficionado deseoso de seguir la tradición cartuchera española de completar series. FOTO: XIMO |
|
F N T
1952 |
Fábrica
Nacional de Toledo. FOTO: XIMO |
España |
1952 |
KL0154 |
 Cartucho de Tiro Reducido. Vaina de acero lacado. FOTO: XIMO |
 |
RWS
* *
7x57 |
Rheinisch-Westfalische Sprengstoff A.G., de Nuremberg. FOTO: XIMO |
Alemania |
|
KL0191 |
 Cartucho de Tiro Reducido. Proyectil esférico de plomo. FOTO: XIMO |
 |
C K
1904 |
Arsenal de Kragujevac, de Kragujevac. FOTO: XIMO |
Serbia |
|
KL0277 |
  Cartucho de supervivencia, cargado con perdigones. Vaina de latón, cerrado con opérculo amarillo. FOTO: FERNANDO SUAREZ |
 |
PS
1945 |
Pirotécnica
de Sevilla.
FOTO: FERNANDO SUAREZ |
España |
1945 |
KL0303 |
|

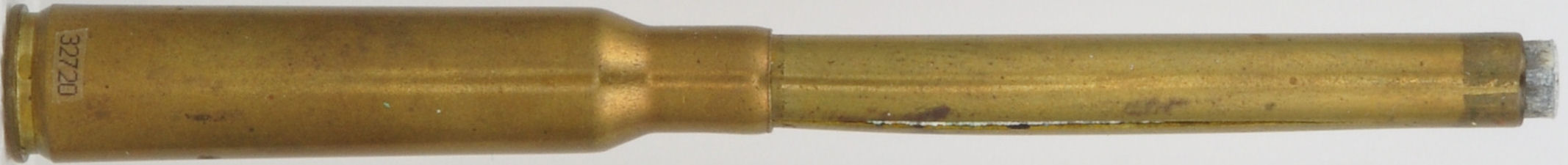

Cartucho de señales. El tubo está subcalibrado
(6.5 mm). Para introducirse en el fusil, primero debe
extraerse el cerrojo, debido a su longitud. Este ejemplar
en concreto apareció en el frente de Extremadura
y segun parece, se usaba para enviar señales
de aviso entre posiciones. FOTO Y DATOS: QUINTO
 Dos
cartuchos de señales completos. FOTOS: MALLORCA
Existe
un cartucho muy parecido en calibre 7.92x57 de fabricación
alemana, el Leucht Patrone. |
Otro
ejemplar, más completo. (KL0143). FOTO: EDUARDO |
 |
| "Cartucho
de señales con luces de colores". 1.-Franja
pintada con el color de la luz, 2.- Núcleo de
plomo, 3.-Envuelta cilíndrica de latón,
4.-Pólvora luminosa, 5.-Mecha, 6.-Pólvora
negra, 7.-Casquillo de cobre, 8.-Arandela de cartón,
9.-Mecha, 10.-Carga de proyección, 11.-Opérculo
de papel. Ilustración del Manual del Servicio
de Recuperación de Material de Guerra. Longitud
total: 112 mm |
|
|
PS
1923 |
Pirotécnica
de Sevilla.
FOTO: EDUARDO |
España |
1923 |
KL0143 |
|
|
PS
1925 |
Pirotécnica
de Sevilla.
FOTO: QUINTO |
España |
1925 |
KL0075 |
Cartucho iluminante. Más información. FOTO: XIMO |
 |
PS
1925 |
Pirotécnica
de Sevilla.
FOTO: XIMO |
España |
1925 |
KL0241 |
 Cartucho de señales color blanco. FOTO: FERNANDO SUAREZ |
 |
PS
1932 |
Pirotécnica
de Sevilla.
FOTO: FERNANDO SUAREZ |
España |
1932 |
KL0292 |
 Cartucho de señales color verde. FOTO: FERNANDO SUAREZ |
 |
PS
1939 |
Pirotécnica
de Sevilla.
FOTO: FERNANDO SUAREZ |
España |
1939 |
KL0293 |
 Cartucho de señales color rojo. FOTO: FERNANDO SUAREZ |
 |
PS
1925 |
Pirotécnica
de Sevilla.
FOTO: FERNANDO SUAREZ |
España |
1925 |
KL0291 |
FALSO cartucho de señales. A mediados de la década de 1980 algún "iluminado" decidió replicar el cartucho de señales en calibre 7x57, utilizando vainas de Sevilla del año 1934 y ofreciéndole como original, hasta que se descubrió su falsedad. El tubo tiene un diámetro de 6,97 mm., mayor diámetro que el cartucho original. Más información.
FOTO: XIMO |
 |
PS
1934 |
Pirotécnica
de Sevilla.
FOTO: XIMO |
España |
1934 |
KL0173 |

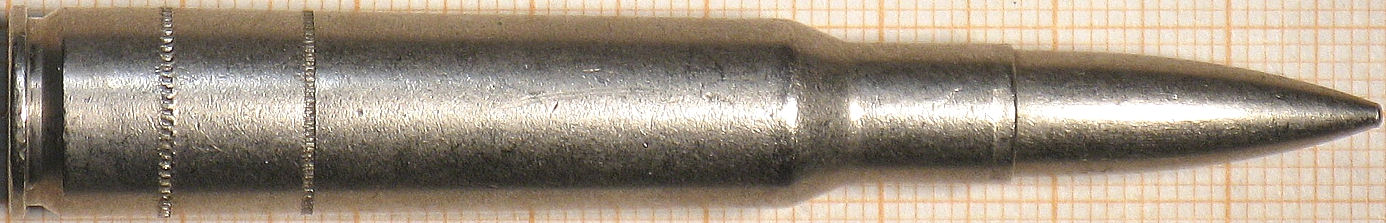

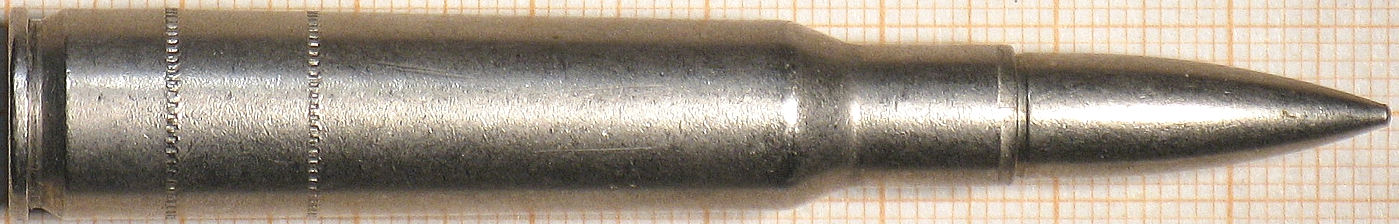

 Cartucho inerte con grabado recordando el 125º aniversario de la adopción del 7x57 Mauser y la reunión de la AECC en Valladolid, el 14/04/2018. Reproduce el cartucho de señales rojo. Vaina de latón con el texto "7mm Mauser 1893-2018 AECC Valladolid" grabado. Proyectil de latón con la punta pintada de rojo. Laca roja en pistón, culote torneado para eliminar el marcaje original. FOTO: XIMO |
 |
|
FOTO: XIMO |
España |
2018 |
KL0331 |
 Cartucho inerte con grabado recordando el 125º aniversario de la adopción del 7x57 Mauser y la reunión de la AECC en Valladolid, el 14/04/2018. Reproduce el cartucho de señales verde. Vaina de latón con el texto "7mm Mauser 1893-2018 AECC Valladolid" grabado. Proyectil de latón con la punta pintada de verde. Laca verde en pistón, culote torneado para eliminar el marcaje original. FOTO: XIMO |
 |
|
FOTO: XIMO |
España |
2018 |
KL0332 |
 Cartucho inerte con grabado recordando el 125º aniversario de la adopción del 7x57 Mauser y la reunión de la AECC en Valladolid, el 14/04/2018. Reproduce el cartucho de señales blanco. Vaina de latón con el texto "7mm Mauser 1893-2018 AECC Valladolid" grabado. Proyectil de latón con la punta pintada de blanco. Laca blanca en pistón, culote torneado para eliminar el marcaje original. FOTO: XIMO |
 |
|
FOTO: XIMO |
España |
2018 |
KL0333 |
 Cartucho de fogueo,
cierre con opérculo de cartón negro. Barnizada (KL0117). FOTO: FERNANDO |
 Cartucho de fogueo,
cierre con opérculo de cartón negro (KL0240). FOTO: XIMO |
|
| |

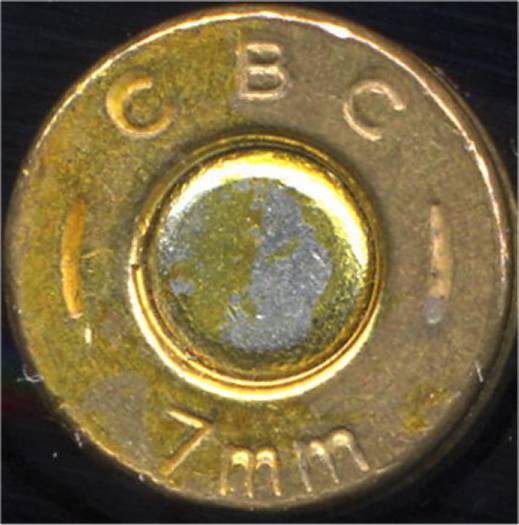

CBC
-7mm- |
Companhia
Brasileira de Cartuchos (Magtech Ribeirçao Pires),
de Utinga (Sao Paulo). FOTO: FERNANDO |
Brasil |
|
KL0117 |
 |
C.B.C
M G
1940 |
Companhia
Brasileira de Cartuchos (Magtech Ribeirçao Pires),
de Utinga (Sao Paulo). MG= Ministério da Guerra. FOTO: XIMO |
Brasil |
1940 |
KL0240 |
 Cartucho impulsor, obturado con cera roja. En la vaina escrito en tinta china y caracteres anrtiguos un 17 ¿?.
FOTO: XIMO |
 |
GCIG
F Nº 12 |
Generalitat de Catalunya, Indústries de Guerra. Fábrica Nº 12 Palau Sacosta (Girona). Fàbrica de Cartutxeria de Girona, Carretera de la Jonquera, punt quilomètric 722. Palau Sacosta (Girona). Se aprovechan las instalaciones de la fábrica de tapones de botella "Tapón Corona Ràpid".
FOTO: XIMO |
España |
|
KL0229 |
  Cartucho impulsor, obturado con cera roja.
FOTO: FRAN |
 |
F N T
1953 |
Fábrica Nacional de Toledo. FOTO: FRAN |
España |
1953 |
KL0275 |
 Cartucho de fogueo modelo 1915. Cerrado con cuatro labios por corte y embutido.
Reglamentario por real orden de 1915. Longitud total
56.5mm (KL0231).
FOTO: XIMO |
 Cartucho de fogueo modelo 1915. Aparentemente sin laca en el cierre (KL0262). FOTO: JUAN MIGUEL |
|
|
|
Artillería
Pirotecnia Militar (Sevilla) ¿Vaina reciclada? |
España |
1907 |
KL0026 |
 |
F.N.T.
1915 |
Fábrica Nacional de Toledo.
FOTO: XIMO |
España |
1931 |
KL0231 |
 |
P M
1927 |
Pirotecnia Militar de Sevilla? FOTO: JUAN MIGUEL |
España |
1927 |
KL0262 |
|
|
Pirotécnica
de Sevilla |
España |
1920 |
KL0027 |
|
|
Pirotécnica
de Sevilla |
España |
1922 |
KL0028 |
 Cartucho
de fogueo-proyección, cierre con cuatro labios. Muy
parecido al modelo 1915 pero de 55.5mm de longitud. FOTO:
ELFO |
|
WESTERN
19 17
7 m/m |
Western
Cartridge Co., de East Alton (Illinois) Casa fundada en 1908.
FOTO: ELFO |
EE.UU. |
1917 |
KL0108 |

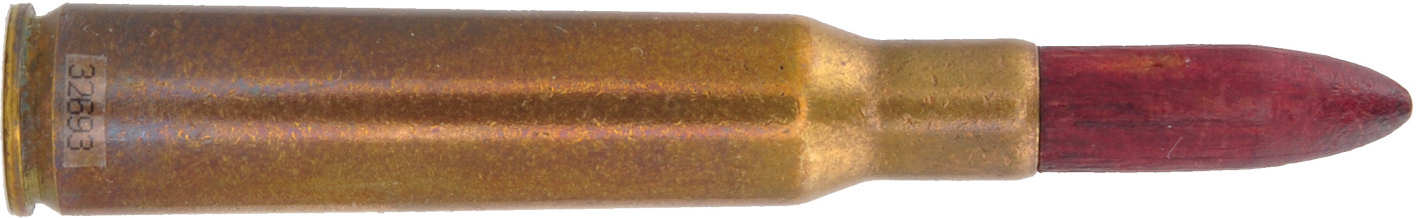

 Cartucho de fogueo. Lleva grabado el número de inventario de la colección de la fábrica en color rojo (1505). FOTO: XIMO |
 |
FN
19 34
T |
Fábrica Nacional de Toledo. FOTO: XIMO |
España |
1934 |
KL0233 |
 Cartucho de fogueo. Cierre en estrella con 6 pliegues, impermeabilizado con cera incolora. FOTO: XIMO |
 |
|
Pirotécnica
de Sevilla. FOTO: XIMO |
España |
1917 |
KL0232 |
 Cartucho de fogueo. Cierre en estrella con 6 pliegues, impermeabilizado con laca roja. FOTO: XIMO |
 |
T
7 61 |
Fábrica Nacional de Toledo. FOTO: XIMO |
España |
1961 |
KL0222 |
 Cartucho de fogueo, vaina cromada. FOTO: KOKO |
 |
F N
19 34
T |
Fábrica Nacional de Toledo. FOTO: KOKO |
España |
1934 |
KL0261 |
 Cartucho
de fogueo. ¿Modelo no documentado? Longitud: 56.5mm.
Cerrado con estrella de seis puntas. FOTO: MILITARIA.ES |
|
|
N
F T
43 |
Fábrica
Nacional de Toledo. FOTO: MILITARIA.ES |
España |
1943 |
KL0081 |
 Cartucho de fogueo. Bala de madera natural (KL0221) FOTO: XIMO |
 Cartucho de fogueo. Bala de madera natural (KL0298) FOTO: FERNANDO SUAREZ |
|
 |
A
19 05
T |
Artillería, fábrica de Toledo. FOTO: XIMO |
España |
1905 |
KL0221 |
 |
S
7'(9) 63 |
Pirotécnica
de Sevilla. FOTO: FERNANDO SUAREZ |
España |
1963 |
KL0298 |
 Cartucho de fogueo. Vaina de latón, bala de madera natural. FOTO: DIEGO ALBERTO |
 |
COLOMBIA
7 m/m |
Taller Nacional de Artes Mecánicas (Ministerio de Guerra) de Bogotá. FOTO: DIEGO ALBERTO |
Colombia |
|
KL0290 |
 Cartucho
de fogueo. Falsa bala de madera teñida en color violáceo
o marrón. FOTO: FERNANDO |
|
|
DWM
K |
Deutsche
Waffen und Munitions Fabrike A.G., fábrica de Karlsruhe.
FOTO: FERNANDO |
Alemania |
|
KL0118 |
|
DWM
1912
|
- Deutsche
Waffen und Munitionsfabrik. Laca roja en junta pistón.
Recargado como cartucho de fogueo y remarcado con 8 segmentos. FOTO: GUIDO
|
Alemania |
1912 |
KL0149 |
|
|
F
C I
* *
1 |
Fabrica
de Cartuchos de Infantaria, de Itajuba (Minas Gerais). Cartucho
de fogueo con falsa bala de madera. FOTO:
THOMAZ |
Brasil |
|
KL0136 |
 Cinta de ametralladora con cartuchos reciclados convertidos a fogueo. Todos con falsa bala de madera y marcajes mexicanos de los años 1930-1941. FOTO: RAÚL |
 Cartucho
de fogueo. Falsa bala de madera hueca ojival y carga reducida.
FOTO: XIMO |
 |
F.M.G.
19 56
CHILE |
Fábrica
de Material de Guerra, antigua denominación de la FAMAE.
sin laca en pistón.
FOTO: XIMO |
Chile |
1956 |
KL0199 |
|
F.M.G.
19 55
CHILE |
Fábrica
de Material de Guerra, antigua denominación de la FAMAE.
Laca negra en pistón (Fogueo con punta de madera).
FOTO: CLAUDIO |
Chile |
1955 |
KL0120 |
 |
F.M.G.
19 56
CHILE |
Fábrica
de Material de Guerra, antigua denominación de la FAMAE.
Laca roja en pistón (Fogueo con punta de madera).
FOTO: CLAUDIO |
Chile |
1955 |
KL0151 |
  Cartucho de Fogueo. Bala de madera azul y su caja original. FOTO: XIMO |
 |
HP
* *
1930 |
Patronenfabrik Solothurn, de Solothun. Contrato austriaco que se sirvió desde la factoría Suiza para eludir la prohibición de fabricar material de guerra que estuvo vigente desde 1920 a 1938. FOTO: XIMO |
Suiza - Austria |
1930 |
KL0179 |
 Cartucho de Fogueo. Bala de madera roja (KL0299) FOTO: FERNANDO SUAREZ |
 Cartucho de Fogueo. Bala de madera roja (KL0234) FOTO: XIMO |
|
 |
A
19 10
T |
Artillería, fábrica de Toledo. FOTO: FERNANDO SUAREZ |
España |
1910 |
KL0299 |
 |
F N T
1951 |
Fábrica
Nacional de Toledo. FOTO: XIMO |
España |
1951 |
KL0234 |
 Cartucho de Fogueo. Vaina de latón, bala de madera roja. FOTO: TEJERO |
 |
HP
**
7x57 |
Hirtenberger Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg. FOTO: TEJERO |
Austria |
|
KL0287 |
 Cartucho de fogueo. Bala de bakelita negra. Se corresponde al plano nº 21 del Reglamento R.32 (KL0220) FOTO: XIMO |
 Cartucho de Fogueo. Vaina de latón reciclada, bala de plástico hueco negro. FOTO: FERNANDO SUAREZ |
|
 |
PS
1933 |
Pirotécnica
de Sevilla.
FOTO: XIMO |
España |
1933 |
KL0220 |
 |
PS
1937 |
Pirotécnica de Sevilla. FOTO: FERNANDO SUAREZ |
España |
1937 |
KL0300 |
 Cartucho de fogueo con bala de plástico blanco. Vaina reciclada. FOTO: VLAD |
 |
* R *
7 * 44 |
Fábrica
Realengo, de Rio de Janeiro. FOTO: VLAD |
Brasil |
1944 |
KL0283 |
 Cartucho
de fogueo, falsa bala de ¿madera? negra. FOTO: ADO |
|
F-93
7x57
|
FAMAE
(Fabricas y Maestranzas del Ejercito de Chile) de Santiago
de Chile. FOTO: ADO
|
Chile |
1993 |
KL0106 |
 Cartucho de fogueo, bala de cartón marrón. Este ejemplar es inerte de fábrica, con una perforación en la vaina. FOTO: XIMO |
 |
SFM
* *
(GG monograma) |
Societé Française des Munitions, de Paris. FOTO: XIMO |
Francia |
|
KL0239 |
 Cartucho de fogueo Modelo 1910. Cartucho diseñado por el capitán de Artillería D. Joaquín Izquierdo Groselles y desarrollado en principio en Toledo. Declarado reglamentario para fusil por R.O. del 18-01-1910 y para ametralladora por R.O.C. de 25-05-1919. FOTO: XIMO |
|
|
|
Fábrica
Nacional de Toledo. FOTO: XIMO |
España |
1930 |
KL0029 |
 Cartucho de fogueo Mod. 1922 cromado. FOTO: DAVID |
 |
PS
1930 |
Pirotécnica de Sevilla. FOTO: DAVID |
España |
1930 |
KL0252 |
 Cartucho de fogueo Mod. 1922. Se fabricó tanto en la Pirotécnica de Sevilla como en la FNT. Hay un lote de Sevilla de 1931 en el que se pavonaron completamente los cartuchos. La vaina lleva un triple moleteado. Molina-Orea nº 36. FOTO: KOKO |
 |
PS
1931 |
Pirotécnica de Sevilla. FOTO: KOKO |
España |
1931 |
KL0251 |

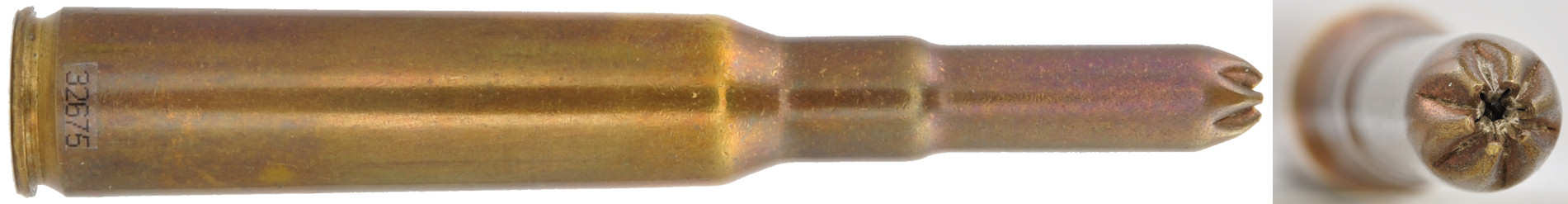

 Cartucho
de fogueo modelo 1945. Cierre en estrella de seis pliegues, no estanco.
FOTO: XIMO |
|

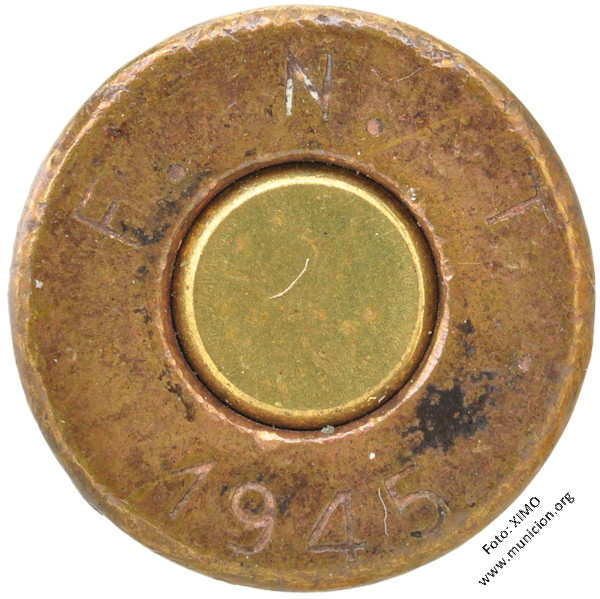

F.N.T.
1945 |
Fábrica
Nacional de Toledo. FOTO: XIMO |
España |
1945 |
KL0094 |
 Cartucho
conmemorativo inerte. Serie limitada de 100 ejemplares marcados
por Luis Mariano San Millán Bustillo, coleccionista
de cartuchos, miembro de la A.E.C.C. y Presidente de la Federación Palentina de Tiro Olímpico,
con motivo del centenario del calibre 7 mm. Mauser y en recuerdo
de su paso por este deporte. Se ha partido de un cartucho
mod. 1942, a los que se les han torneado cuatro ranuras en
la bala, separadas un milímetro y con una profundidad
de 0,4 milimetros. Posteriormente se ha marcado en el culote,
liso en el original,la inscripción "SAN MILLAN"
y los cinco aros olímpicos. FOTO: XIMO
y SAN MILLAN Datos publicados en el boletín
de la A.E.C.C. nº 58 de noviembre-diciembre de 1993. |
|
·SAN
MILLAN·
logo aros olímpicos
|
Fábrica
Nacional Santa Bárbara, de Palencia. Marcaje conmemorativo.
FOTO: XIMO y SAN MILLAN |
España |
1993 |
KL0116 |
 Cartucho inerte conmemorativo de la reunión de la AECC de 1993 y del centenario de la adopción del 7x57 mm en España. Grabado sobre el cuerpo el texto "1893-AECC-1993". FOTO: EDUARD |
 |
M |
FOTO: EDUARD |
|
1993 |
KL0186 |
 Cartucho
de manipulación-instrucción. Sin carga, totalmente
cromado. Un moleteado en el cuerpo. Extrañamente, parece
llevar un pistón convencional y apareció en
un peine con cartuchos ordinarios mexicanos. FOTO: DAVID |
|
|
Marcaje
no legible. FOTO: DAVID |
|
|
KL0079 |
 Cartucho
de manipulación-instrucción. Sin carga, totalmente
cromado. Un moleteado en el cuerpo. Pistón pre-percutido.
FOTO: CANDIL |
|
F.N.T.
1921 |
Fábrica
Nacional de Toledo. FOTO: CANDIL |
España |
1921 |
KL0122 |
 Cartucho
de manipulación modelo 1893. Sin carga, totalmente
cromado. Un moleteado en el cuerpo. Pistón sin percutir.
FOTO: XIMO |
 |

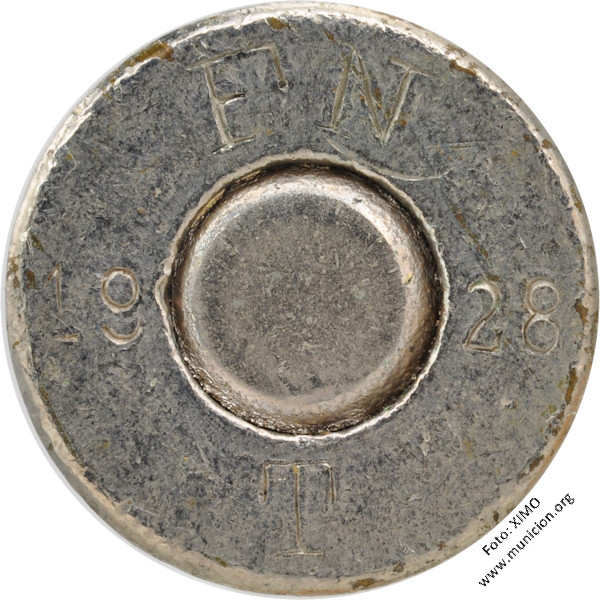

F N
19 28
T |
Fábrica
Nacional de Toledo.
FOTO: XIMO |
España |
1928 |
KL0159 |
 Cartucho
inerte de manipulación-instrucción. Sin carga, totalmente
cromado. Tres moleteados en el cuerpo. Pistón pre-percutido (KL0088).
FOTO: DAVID |
 Cartucho
inerte de manipulación-instrucción. Sin carga, totalmente
cromado. Tres moleteados en el cuerpo. Pistón pre-percutido (KL0201).
FOTO: XIMO |
 Cartucho
inerte de manipulación-instrucción. Sin carga, totalmente
cromado. Tres moleteados en el cuerpo. Pistón pre-percutido (KL0201).
FOTO: XIMO |
|
|
DM |
Deutsche
Metall Patronenfabrik, de Karlsruhe. Marcaje usado hasta 1896,
cuando se transformó en DWM. FOTO: DAVID |
Alemania |
<1896 |
KL0088 |
 |
8 96
DM |
Deutsche
Metall Patronenfabrik, de Karlsruhe. FOTO: XIMO |
Alemania |
1896 |
KL0201 |
 |

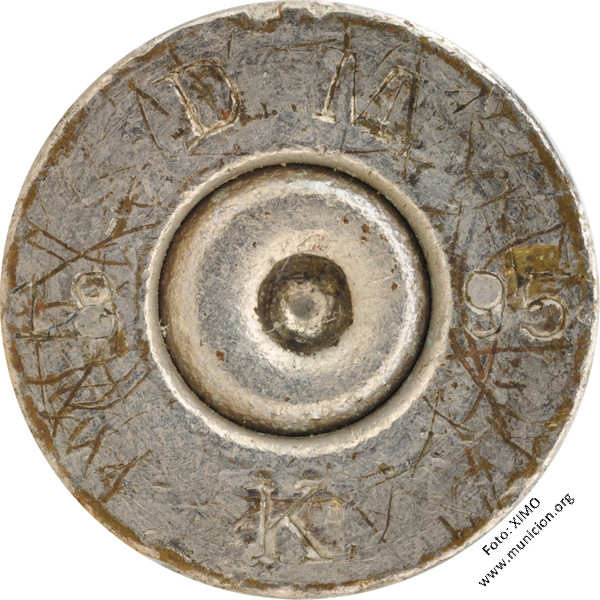

DM
18 95
K |
Deutsche
Metall Patronenfabrik, de Karlsruhe. FOTO: XIMO |
Alemania |
1895 |
KL0243 |

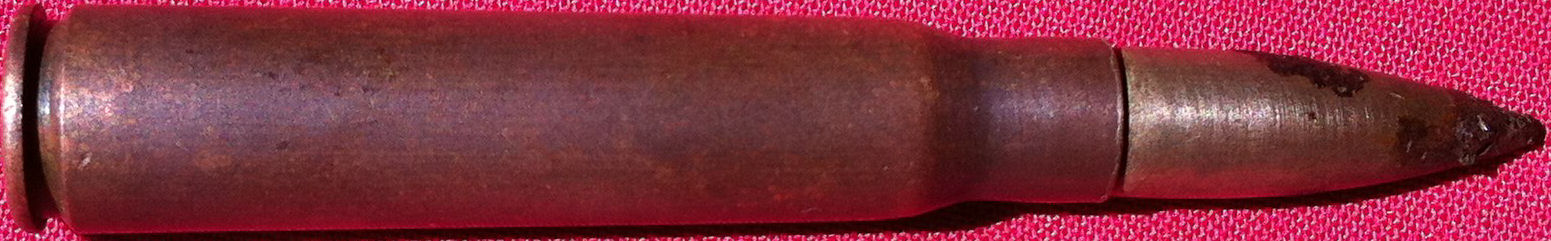

 Cartucho inerte Modelo 1922. Tres moleteados en la vaina. Ennegrecido totalmente (KL0230). FOTO: XIMO |
 Cartucho inerte Modelo 1922. Tres moleteados en la vaina. Ennegrecido totalmente, aunque con distinto acabado y pistón (KL0223). FOTO: XIMO |
|
 |
PS
1930 |
Pirotécnica de Sevilla. FOTO: XIMO |
España |
1930 |
KL0223 |
 |

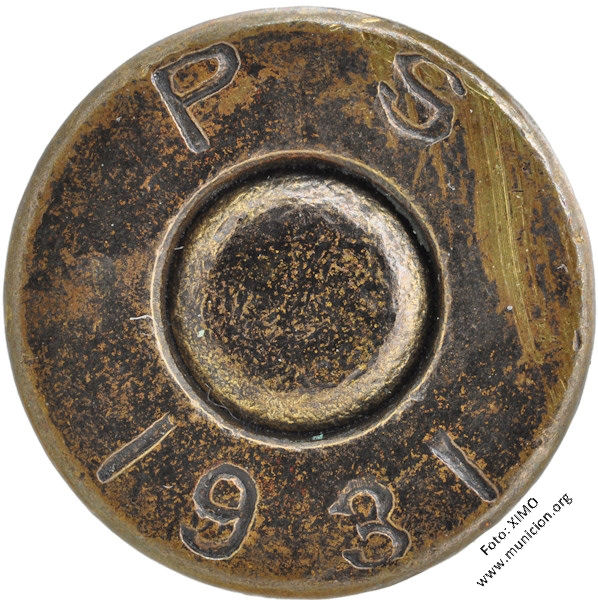

PS
1931 |
Pirotécnica de Sevilla. FOTO: XIMO |
España |
1931 |
KL0230 |
 Cartucho
de instrucción inerte. Totalmente cromado, dos moleteados
en el cuerpo (KL0311) FOTO: THH |
 Cartucho
de instrucción inerte. Totalmente cromado, dos moleteados
en el cuerpo (KL0313) FOTO: THH |
 Cartucho
de instrucción inerte. Totalmente cromado, dos moleteados
en el cuerpo (KL0314) FOTO: THH |
 Cartucho
de instrucción inerte. Totalmente cromado, dos moleteados
en el cuerpo (KL0115) FOTO: FERNANDO SUAREZ |
|
 |

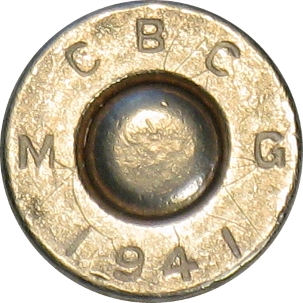

C B C
M G
1941 |
Companhia Brasileira de Cartuchos, de Ribeirão Pires (Sao Paulo) MG= Ministério da Guerra. FOTO: THH |
Brasil |
1941 |
KL0311 |
 |

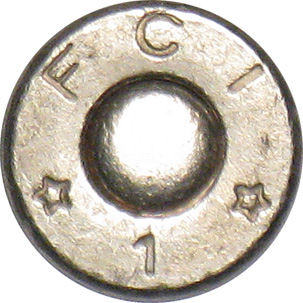

F C I
* *
1 |
Fabrica de Cartuchos de Infanteria, de Realengo (Rio de Janeiro) FOTO: THH |
Brasil |
|
KL0313 |
 |
F R
* *
3 |
Fábrica
Realengo, de Realengo (Rio de Janeiro) FOTO: THH |
Brasil |
|
KL0314 |
|
*R*
7 * 44 |
Fábrica
Realengo, de Realengo (Rio de Janeiro) FOTO: THH |
Brasil |
1944 |
KL0115 |
 Cartucho
de instrucción inerte. Totalmente cromado, tres moleteados
en el cuerpo, taco de goma en lugar de pistón. FOTO: FERNANDO SUAREZ |
 |
S
7'9 63 |
Pirotécnica de Sevilla. FOTO: XIMO |
España |
1963 |
KL0295 |
 Cartucho
experimental inerte de ejercicio, modelo 1944. Bala niquelada,
tres acanaladuras, pistón substituído por un taco
de goma. FOTO: FERNANDO SUAREZ |
 |
EJERCICIO
T |
Fábrica
Nacional de Toledo. FOTO: FERNANDO SUAREZ |
España |
1944 |
KL0080 |
 Cartucho
experimental inerte de ejercicio, modelo 1944. Sin niquelar,
tres acanaladuras, pistón substituído por un taco
de goma. FOTO: FERNANDO SUAREZ |
 |

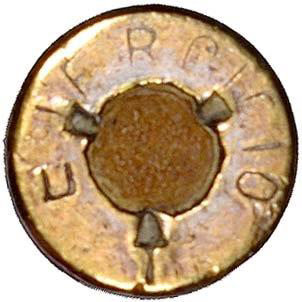

EJERCICIO
T |
Fábrica
Nacional de Toledo. FOTO: FERNANDO SUAREZ |
España |
1944 |
KL0301 |
 Cartucho inerte de instrucción. Vaina cromada, pistón sustituido por un taco de goma, bala corta. FOTO: ARNO |
 |
DWM
E E
7x57 |
- Deutshce
Waffen und Munitionsfabrik.
FOTO: ARNO
|
Alemania |
1960 |
KL0284 |
 Cartucho
de instrucción inerte. 6 acanaladuras en el cuerpo,
pistón pre-percutido. FOTO: CLAUDIO |
|
\H/
* *
/*\ |
Hirtenberger
Patrone, Zundhütchen und Metallwarenfabrik, de Hirtenberg.
FOTO: CLAUDIO |
Austria |
|
KL0133 |
Mapa
Web
