7,62 x 51 / .308 Win / 7.62x51 NATO/ .30 NATO / 7.62 Model 1954 / ECRA-ECDV 08 051 BGC 060

Al finalizar la Segunda Guerra Mundial (1939-1945), los diferentes ejércitos participantes vieron que los potentes calibres de las armas de sus infanterías no se adaptaban a las nuevas tácticas del combate moderno en las distancias intermedias.

Comienzan entonces a desarrollarse una serie de armas que dieron en llamarse fusiles de asalto o fusiles automáticos, capaces de disparar cartuchos de mediana potencia. El principal ensayo se produjo a principios de 1950 en los Estados Unidos de América donde, partiendo del cartucho militar .30-06, tras acortar su vaina y adaptar la carga de la pólvora y su proyectil, nació el cartucho US 30 T-65. La casa Winchester reconoció las cualidades de este cartucho, y sacó inmediatamente una versión civil, denominada .308 Win.

La OTAN también había iniciado desde 1950 una evaluación todavía mucho más rigurosa del cartucho US .30 T-65. Su meta era más ambiciosa: unificar la munición de todas las armas largas de los ejércitos de los países miembros .





En 1954, en Otawa (Canadá) la Comisión de Expertos de la OTAN aprobó el primer plano del cartucho 7'62 x 51 NATO. Tres años después, concretó las especificaciones que se exigía a esta cartuchería. Posteriormente, en el año 1962, esta norma fue modificada. España, aislada de la comunidad internacional, continúa usando el 7,92x57. A partir de 1953, empiezan a realizarse prototipos de cartuchos en 7'62 x 51. En 1955 se adopta este calibre y poco después empieza a producirse en masa para el nuevo CETME. Debe resaltarse que  este cartucho no cumple las normas OTAN y se denomina 7'62x51 Español. En los años '60, mejoran la calidad y pasan a llamarse 7'62x51 NATO-ESPAÑOL. Los fusiles de asalto CETME modelos A y B sólo podían disparar estos cartuchos. Usados con 7.62x51 NATO estándard se deterioraban rápidamente. La versión C solventaba esta incompatibilidad, y cualquier arma preparada para el cartucho OTAN puede utilizar en español sin problembas. Sólo desde 1988 los cartuchos producidos en España se denominan como NATO-ORDINARIO y cumplen las especificaciones de este organismo.

A la derecha caja para el transporte de cartuchos "NATO ESPAÑOL" de la Fábrica Nacional de Palencia. Cortesía de MILITARIA.ES.



Dos fragmentos de cinta, articulada y desintegrable, conteniendo una variada gama de tipos de cartuchos de fabricación Argentina.
FOTO: RAÚL GONZÁLEZ








A la izquierda, caja de cartuchos de tiro reducido con vaina de aluminio. Fabricados en Francia por R.Paulet & Cie., llevan las inscripciones en español. Según parece forman parte de un lote que adquirieron las autoridades españolas para realizar ensayos. Tambien se adquirieron cartuchos de salvas en plástico, pero sólo hemos encontrado la etiqueta de las cajas (foto derecha). FOTOS: HENRI

Todas las variantes de cartuchos de fabricación española han sido trasladados a una nueva página.




Cartuchos ESPAÑOLES inertes y de fogueo /Resto cartuchos ESPAÑOLES / Cartuchos de fogueo metálicos /Cartuchos de fogueo de plástico e inertes /Cartuchos de Tiro Reducido y deportivos / Otros tipos /MARCAJES 0 a K /MARCAJES L a Z
Cartucho de fogueo corto. Vaina de latón, cierre en estrella con cuatro pliegues. FOTO: FACUNDO FILIPE
W-W SUPER
308 WIN		 W-W = Winchester-Western, marca comercial de Olin Industries, de East Alton (Illinois) FOTO: FACUNDO FILIPE EE.UU.   KR0862
Cartucho lanzagranadas. Modelo 1960. Opérculo de cartón para atraque de carga en el interior. Sellado con cera incolora (este ejemplar ha perdido la mayor parte). Longitud total 50mm. FOTO Y DATOS: ACME
La marca N se utilizó en cartuchos experimentales con pólvoras nuevas.
logo OTAN
FN 63
Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: FERNANDO
 Bélgica 1963 KR0086
Cartucho impulsor de fabricación francesa. FOTO: CUENCA
(logo OTAN)

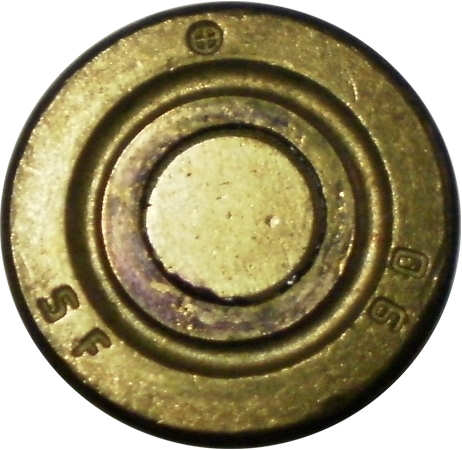

SF 90		 Societé Française des Munitions, de Issy-Les-Moulineaux. FOTO: CUENCA Francia 1990 KR0502
Cartucho belga impulsor de granadas con cierre en 6 pliegues sellado con barniz gris claro. Letras ESMA en la vaina. FOTO: CUENCA
(logo OTAN)
FNB 88 7.62		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: CUENCA Bélgica 1988 KR0280
Cartucho impulsor mod. Fmk 11 para granadas de fusil, cerrado en 6 pliegues y sellado con barniz blanco. FOTO: CUENCA
7.62x51

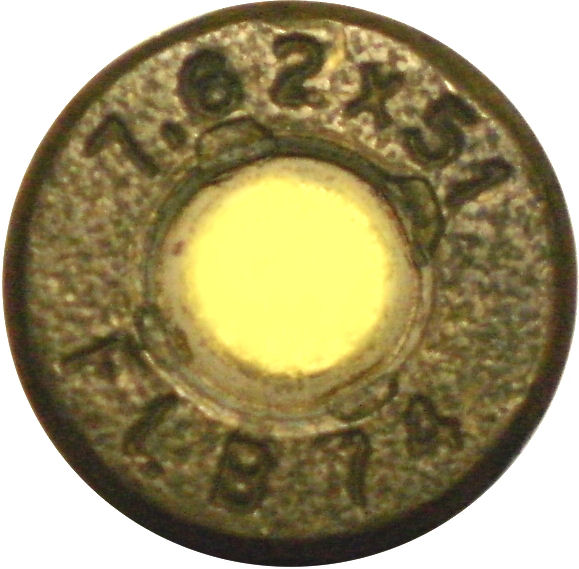

FLB 74		 Fábrica Militar Fray Luis Beltran, de Rosario, Santa Fé. FOTO: CUENCA Argentina 1974 KR0306
7.62x51
08 FLB 83		 Fábrica Militar Fray Luis Beltran, de Rosario, Santa Fé. FOTO: CUENCA Argentina 1983 KR0307

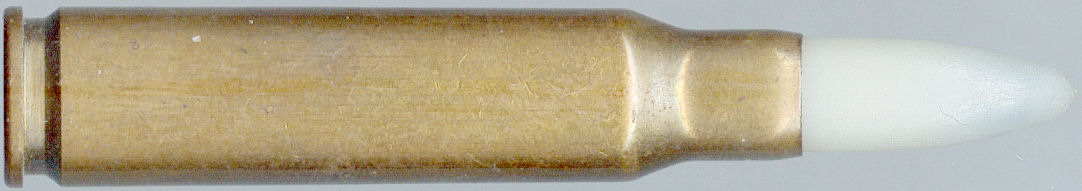

Cartucho impulsor. Cerrado en seis pliegues y sellado con laca blanca. FOTO: XIMO
7,62
(logo OTAN)
89

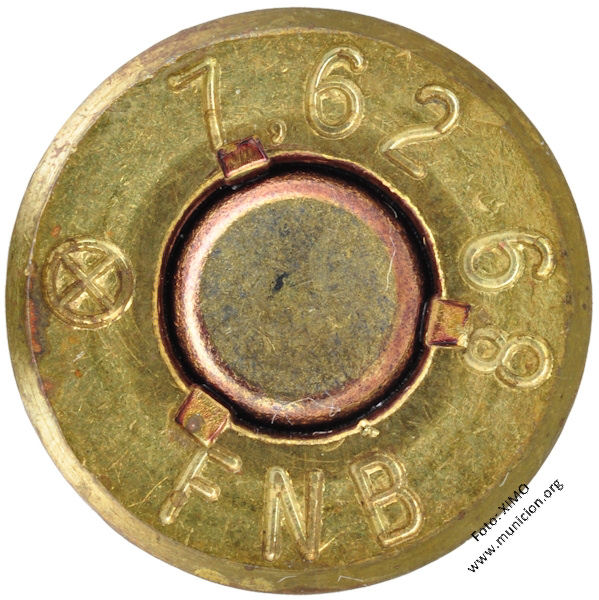

FNB		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: XIMO Bélgica 1989 KR0647
Cartucho impulsor cerrado en 6 seis pliegues y sellado con laca roja.Cartucho para exportación. FOTO: XIMO
(logo OTAN)

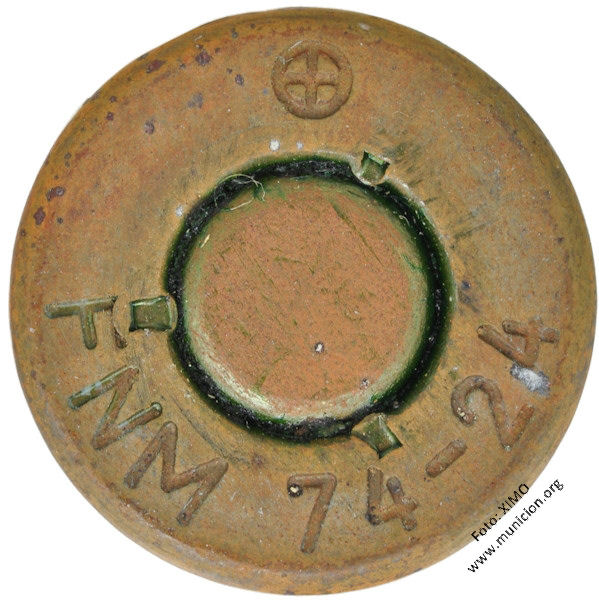

FNM 74-24		 Fabrica Nacional de Muniçoes de Moscavide, Lisboa. FOTO: XIMO Portugal 1974 KR0117
Cartucho impulsor cerrado con 6 pliegues y sellado con cera verde. Modelo R1.M2. FOTO: XIMO

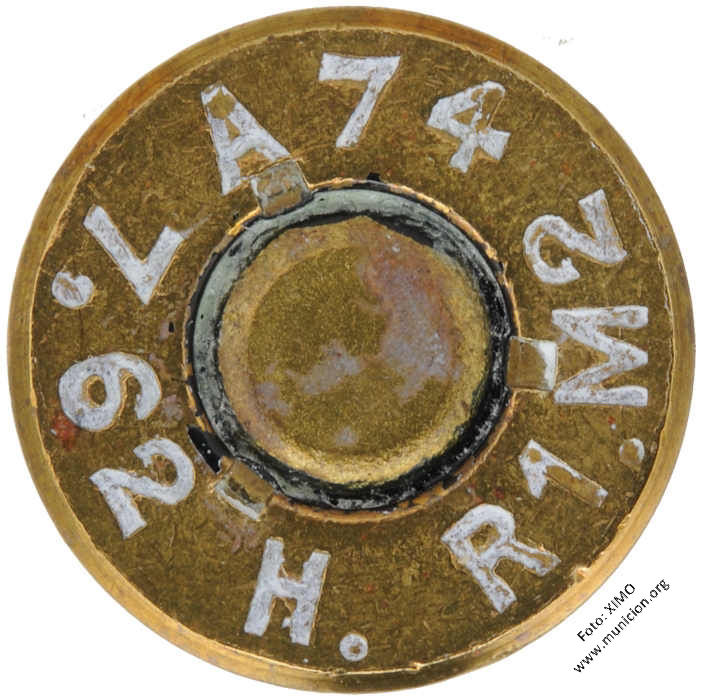

A74
7.62 H.R1.M2		 Armament Developmnent and Production Corp. (ARMSCOR). FOTO: XIMO Sudáfrica 1977 KR0756

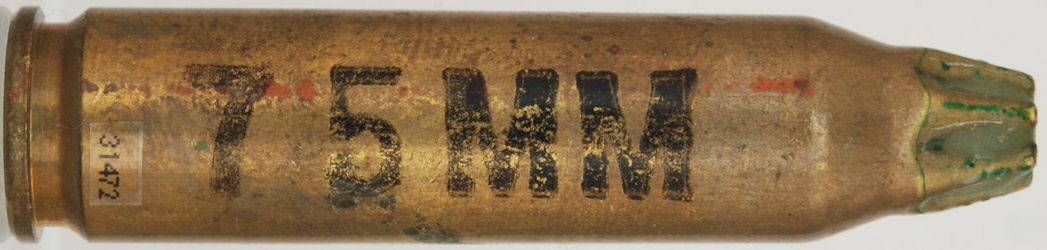

Cartucho de fogueo para cañón de 75 mm. En vaina "75 MM 69-B-04/76" FOTO: XIMO

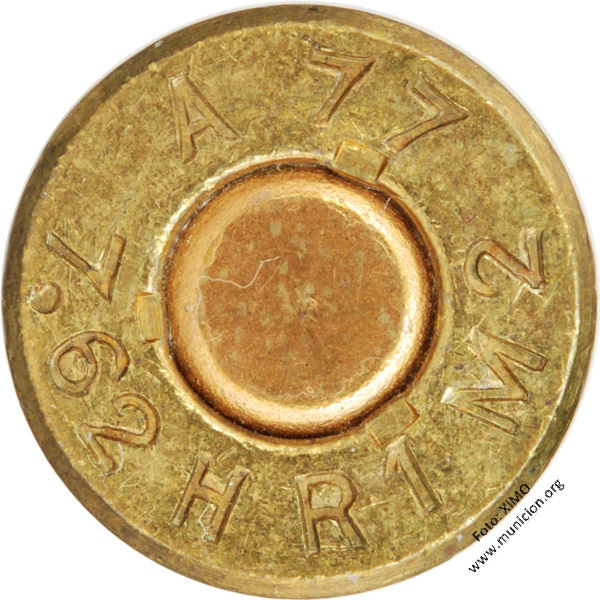

A77
7.62 HR1M2		 Armament Developmnent and Production Corp. (ARMSCOR). FOTO: XIMO Sudáfrica 1977 KR0673

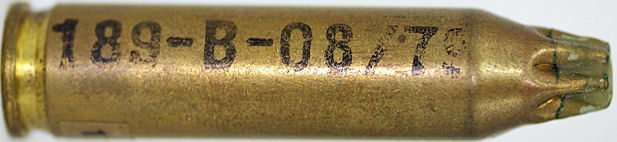

Cartucho de fogueo para cañón anticarro de 75 mm. En vaina "189-B-08/79 75 MM" FOTO: JOSÉ LÓPEZ
A77
7.62 H.R1M2		 Armament Developmnent and Production Corp. (ARMSCOR).  FOTO: JOSÉ LÓPEZ Sudáfrica 1978 KR0780

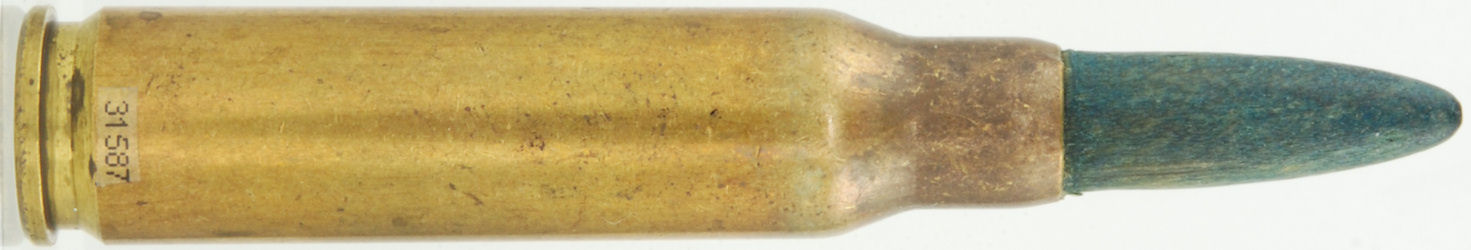

Cartucho Impulsor experimental para Instalaza. Gola de color azul, cierre sellado con laca verde. FOTO: CUENCA
(logo OTAN)

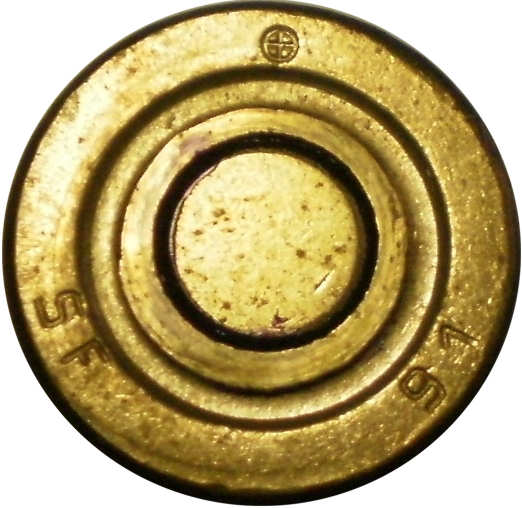

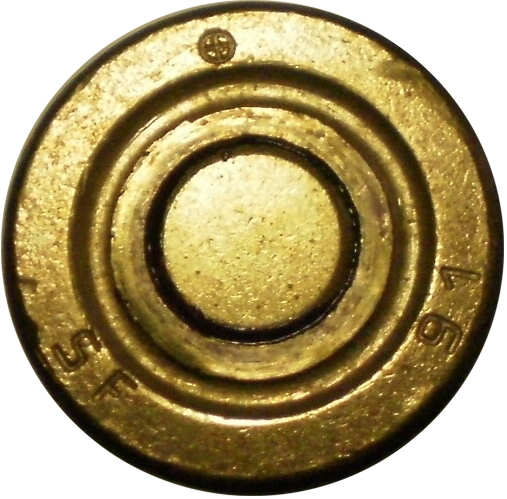

SF 91		 Societé Française des Munitions, de Issy-Les-Moulineaux. FOTO: CUENCA Francia 1991 KR0503
Cartucho impulsor cerrada en 6 pliegues y sellado con laca azul. FOTO: XIMO

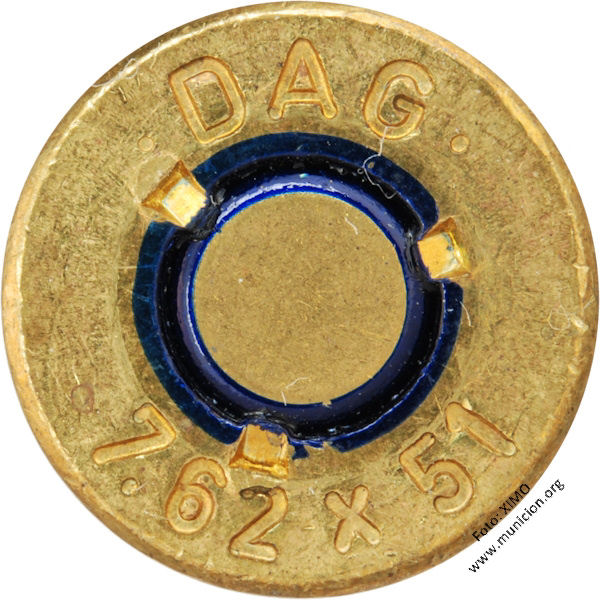

DAG
7.62x51		 Dynamit Aktien Gesellschaft, de Troisdorf. FOTO: XIMO Alemania   KR0749
Cartucho Impulsor experimental para Instalaza. Gola de color rojo, cierre sellado con laca verde. FOTO: CUENCA
(logo OTAN)
SF 91		 Societé Française des Munitions, de Issy-Les-Moulineaux. FOTO: CUENCA Francia 1991 KR0504

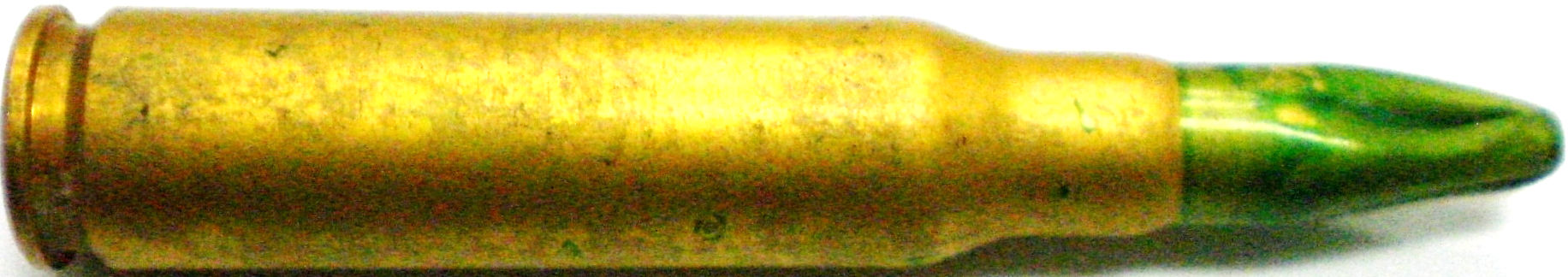

Cartucho Impulsor experimental para Instalaza. Gola de color verde, cierre sellado con laca negra. FOTO: CUENCA
(logo OTAN)
SF 91		 Societé Française des Munitions, de Issy-Les-Moulineaux. FOTO: CUENCA Francia 1991 KR0505
Cartucho Impulsor experimental para Instalaza. Gola de color rojo, cierre sellado con laca negra. FOTO: CUENCA
(logo OTAN)
SF 90		 Societé Française des Munitions, de Issy-Les-Moulineaux. FOTO: CUENCA Francia 1990 KR0506
Cartucho italiano impulsor mod. M59. Cerrado con cera gris. FOTO: CUENCA
(logo OTAN)
P.C 67		 Stablimento Pirotecnico dell'Essercito, de Capua. FOTO: CUENCA Italia 1967 KR0468

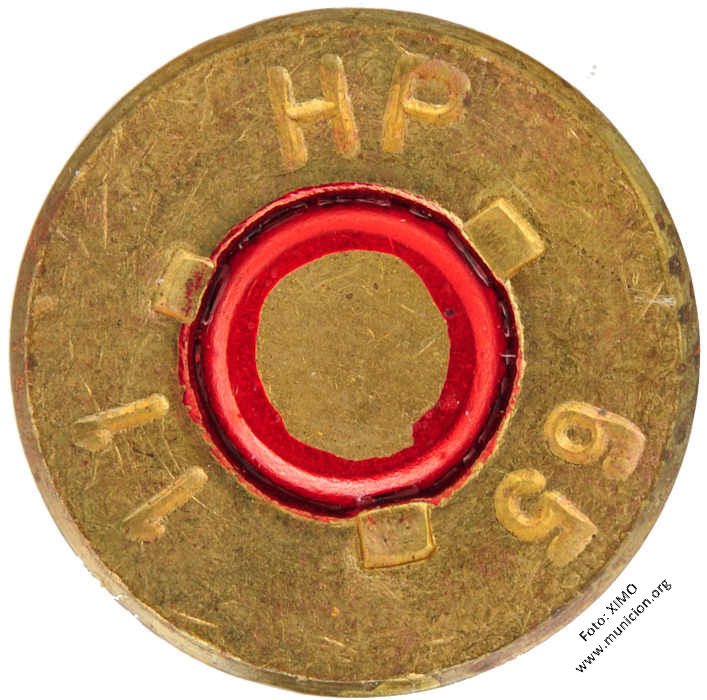

Cartucho impulsor cerrado en 6 pliegues y sellado con cera. FOTO: XIMO
HP
11 65		 Hirtenberger Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg. FOTO: XIMO Austria 1965 KR0745
Cartucho impulsor cerrado en 6 pliegues y sellados con cera roja. FOTO: XIMO
(logo OTAN)

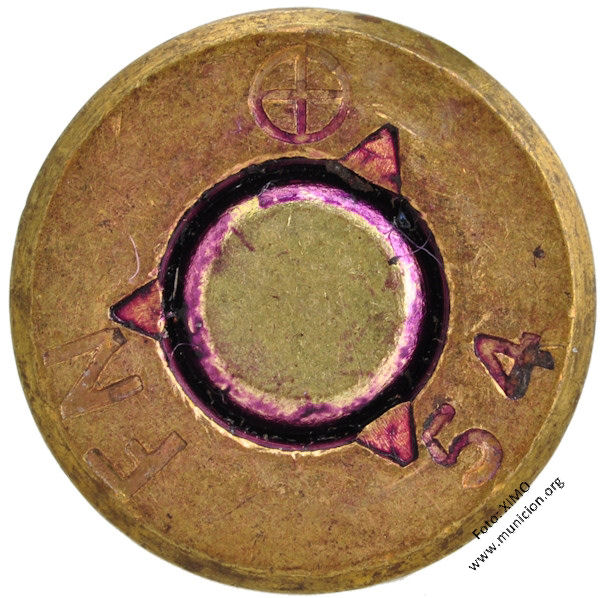

FN 54		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: XIMO Bélgica 1954 KR0747
Variante del cartucho impulsor mod. Fmk 11 para granadas de fusil, cerrado en 6 pliegues y sellado con cera verdosa. FOTO: CUENCA

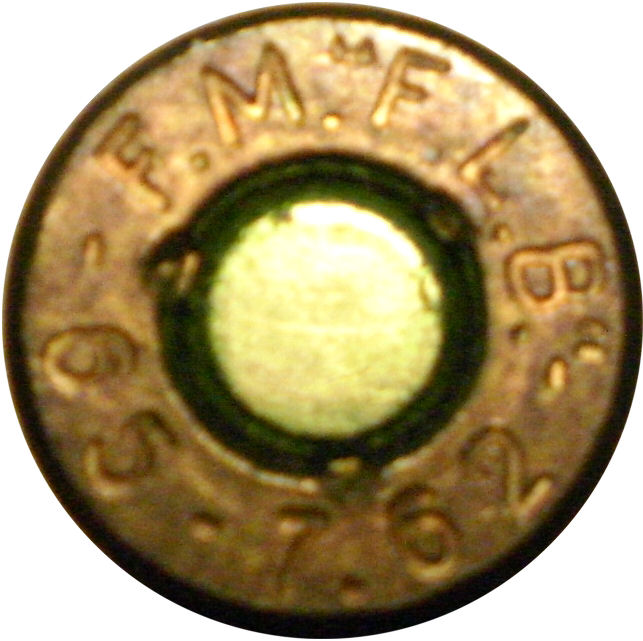

F.M."F.L.B."
-65-7.62-
 Fábrica Militar Fray Luis Beltran, de Rosario, Santa Fé. FOTO: CUENCA Argentina 1965 KR0308

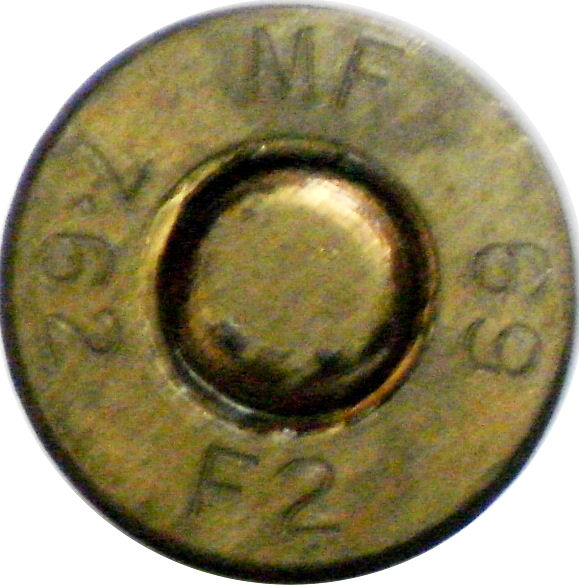

Cartucho de salvas modelo F2. FOTO: CUENCA
MF
7.62 69
F2		 Small Arms Ammunition Factory Nº 1 de Footscray (cerca de Melbourne) Australia 1969 KR0296

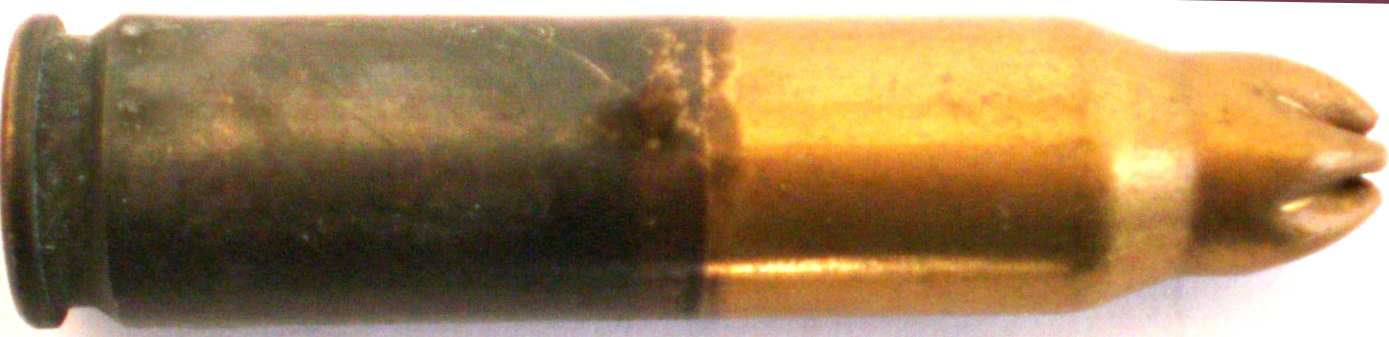

Cartucho Impulsor L1A2 para granadas de fusil Energa. Mitad inferior de la vaina ennegrecida químicamente. Cierre con 6 pliegues. FOTO: CUENCA
RG 66
7.62 L1A2		 Royal Ordnance Factory de Radway Green. FOTO: CUENCA Inglaterra 1966 KR0490

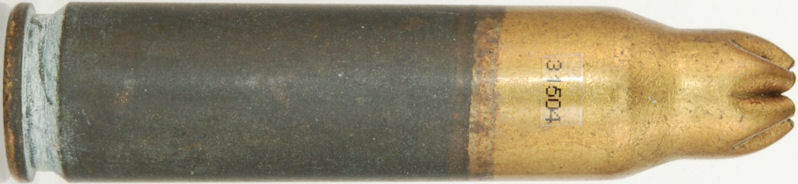

Cartucho Impulsor L1A2 para granadas de fusil Energa. Los 283 inferiores de la vaina están ennegrecidos químicamente. FOTO: XIMO

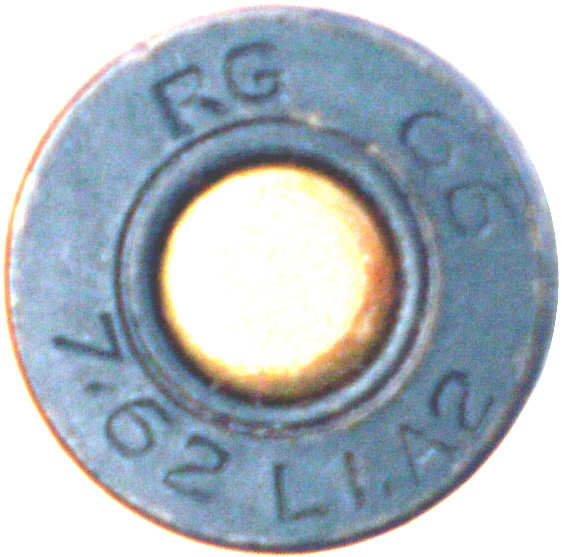

RG 66
7.62 L1A2		 Royal Ordnance Factory de Radway Green. Cierre con 6 pliegues. FOTO: XIMO Inglaterra 1962 KR0753

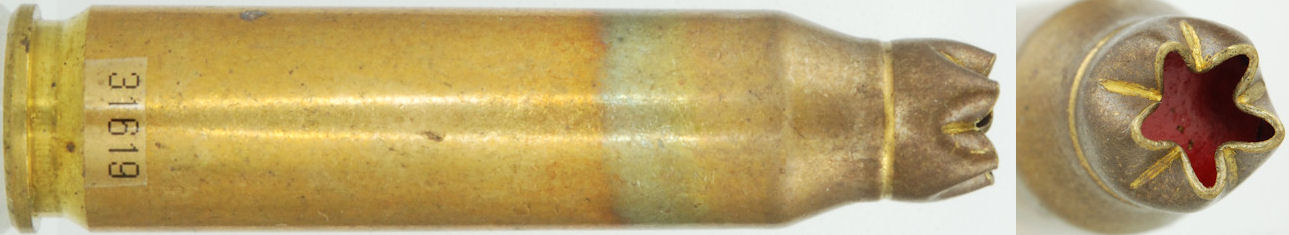

Cartucho impulsor cerrado en 6 pliegues.. Mod. R5.M2. Banda negra en vaina y el texto M791 y 092. El pequeño trozo de caucho que asoma en el cierre, es para sellar el cartucho y conseguir una mayor presión de la carga impulsora. FOTO: XIMO
92
52		 Pretoria Metal Pressings Pty. Ltd., de Pretoria. FOTO: XIMO Sudáfrica 1992 KR0755
Cartucho de salvas mod R1M2 para cañón contra carro de 75 mm. Impreso en la vaina 189-B-08/79 75 MM. FOTO: CUENCA
A 78
7.62 H. R1 M2		 Armament Developmnent and Production Corp. (ARMSCOR). FOTO: CUENCA Sudáfrica 1978 KR0465
Cartucho impulsor. Mod. M64. Vaina de latón cerrada en 5 pliegues abiertos y obturado con cartón rojo. FOTO: XIMO
(logo OTAN)

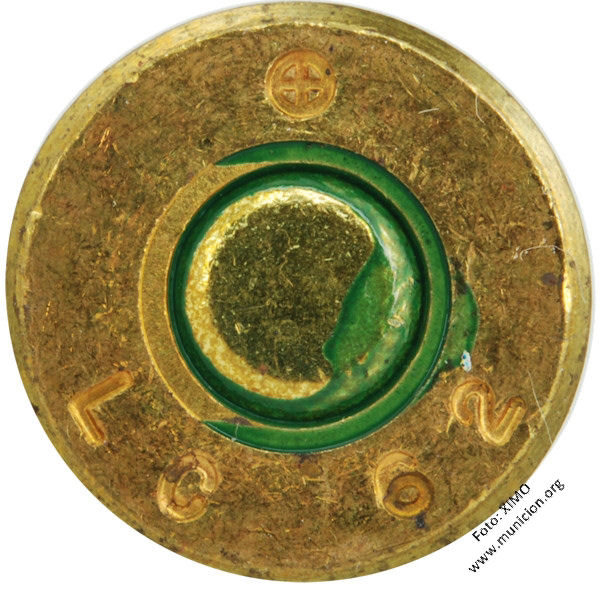

LC 62		 Lake City Ordnance Plant, de Lake City. FOTO: XIMO EE.UU. 1962 KR0754
Cartucho impulsor tipo M1 con obturador de carton y laca roja. FOTO: CUENCA

(logo OTAN)
DA 58

Dominion Arsenal, de Brownsburg (Québec). FOTO: CUENCA Canadá 1958 KR0568

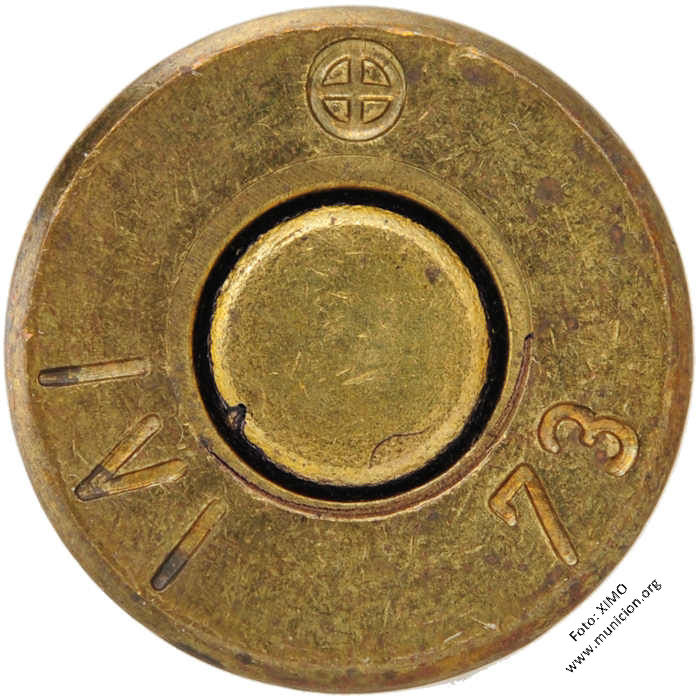

Cartucho impulsor. Cierre con obturador de cartón y laca roja, banda negra en la punta. FOTO: XIMO
(logo OTAN)
IVI 73		 Industries Valcartier Incorporées, de Courcelette (Quebec). FOTO: XIMO Canadá 1973 KR0748
Cartucho fogueo XM82 de latón punta sin cerrar, obturada con resina roja (KR0616). FOTOS: CRISTIAN HF
(logo OTAN)
FA 62 		Frankford Arsenal, de Filadelfia. FOTO: ELASTUR EE.UU. 1962 KR0220
LC
76
 Lake City Ordnance Plant. Creada para la 2ª guerrra mundial, desapareció tras la misma. Se reabrió en 1950 como Lake City Ammunition Plant. Laca roja en pistón EE.UU. 1976 KR0009
L C
8 8		 Lake City Ordnance Plant. Sin laca en pistón. FOTO: CRISTIAN HF EE.UU. 1988 KR0616

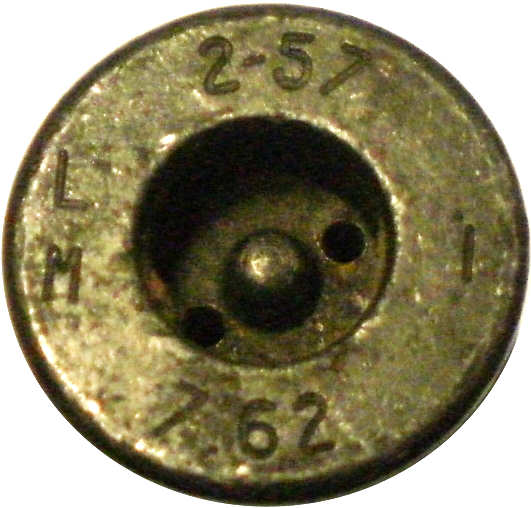

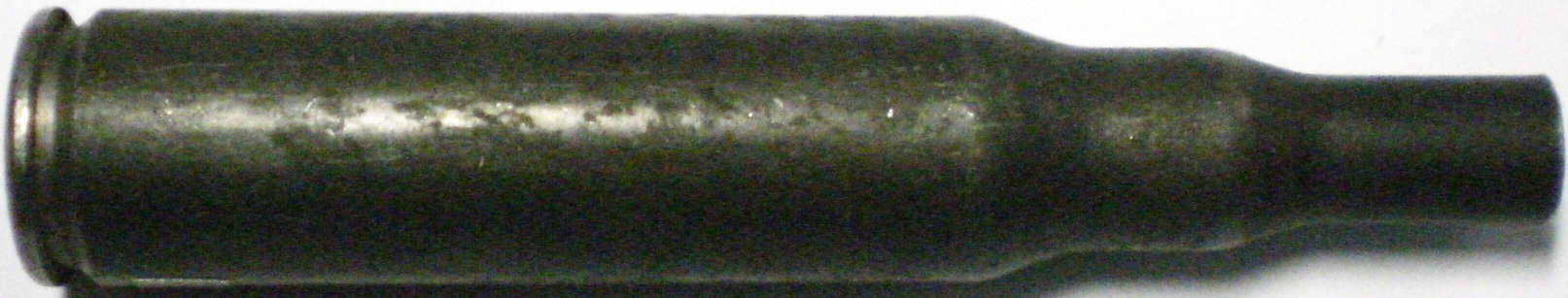

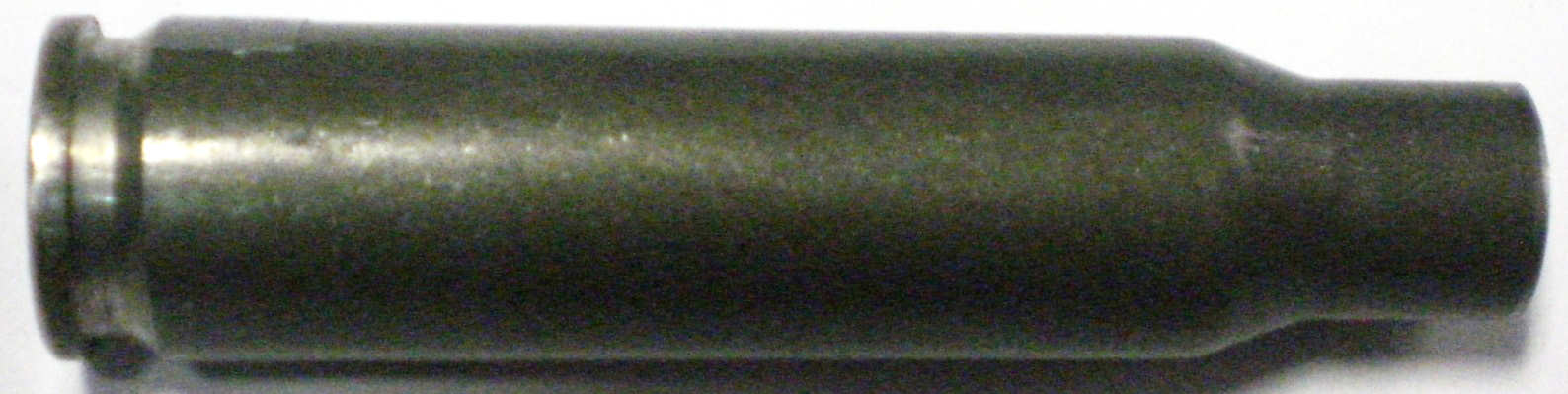

Vaina experimental de acero lacado para cartucho de salvas. Proyecto para Holanda. Ejemplar sin cargar, sin cerrar y sin pistón. FOTO: CUENCA
2-57

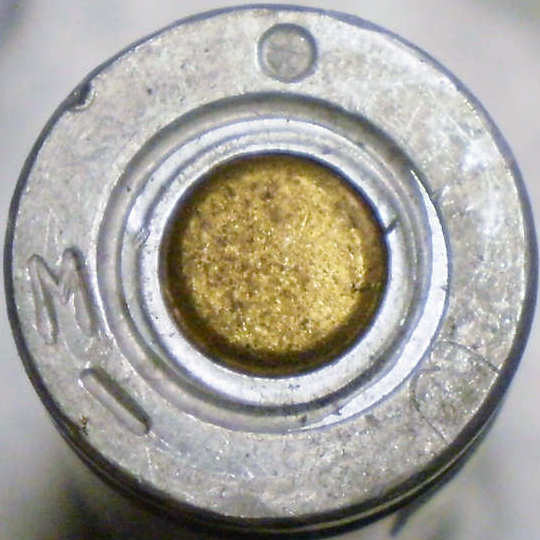

LM I
7.62		 Atelier de fabrication du Mans, de Le Mans. I = Société de Métallurgie Franco-belge deIssy-les-Moulineaux, firma asociada y dependiente de la SFM proveedor del metal. FOTO: CUENCA Francia 1957 KR0498
Cartucho de proyección para granadas de fusil. Cuerpo en acero barnizado o lacado, cierre en estrella.

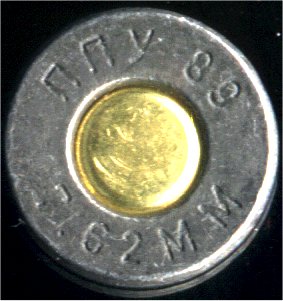

PPU  89
7.62 MM
 Privi Partizan, de Titovo-Uzice. Yugoslavia 1989 KR0012
Vaina de aluminio alargada cerrada en 4 pliegues. FOTO: XIMO
  Hirtenberger Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg FOTO: XIMO Austria   KR0637
Fogueo FMK 8 Mod 0. Vaina totalmente en aluminio, cerrado con tres pétalos, sellados con cera. (KR0632). FOTO: XIMO
Fogueo FMK 8 Mod 0. Vaina totalmente en aluminio, cerrado con tres pétalos, sellados con cera. Laca morada en pistón (KR0070). FOTO: XIMO

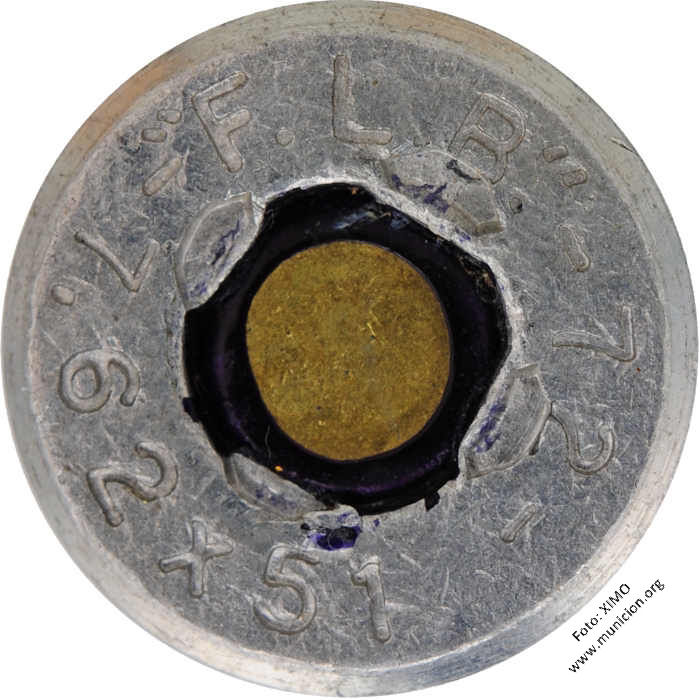

"F.L.B." -72- 7.62x51-
Fábrica Militar Fray Luis Beltran, de Rosario, Santa Fé. Argentina 1972 KR0182
"F.L.B." -72- 7.62x51-
 Fábrica Militar Fray Luis Beltran, de Rosario, Santa Fé. FOTO: XIMO Argentina 1972 KR0632
7,62x51
FLB73
Fábrica Militar Fray Luis Beltran, de Rosario, Santa Fé. FOTO: XIMO Argentina 1973 KR0070

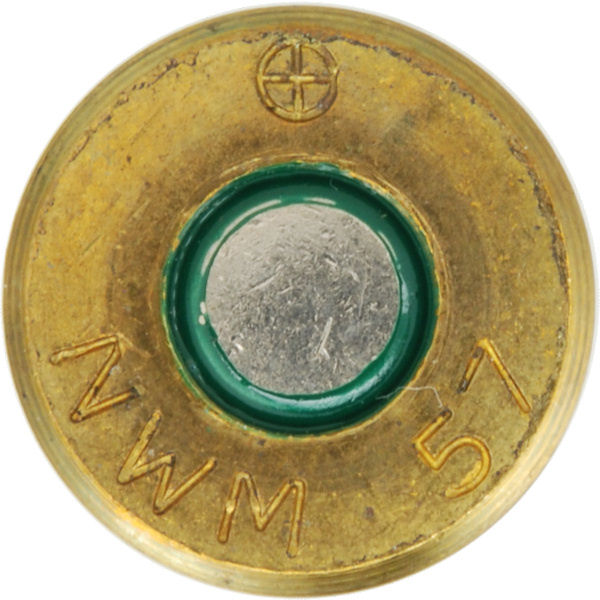

Cartucho de fogueo. Vaina extendida de aluminio, cerrada en 6 pliegues y sellada con laca plateada. FOTO: XIMO
(logo OTAN)
NWM 57		 Nederland Wapen & Munitiefabrik, de Kruithoorn. FOTO: XIMO Holanda 1957 KR0669

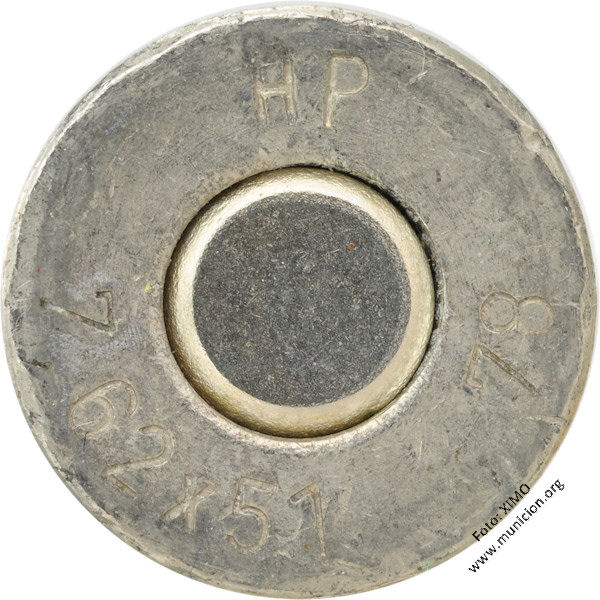

Cartucho de fogueo. Vaina alargada de aluminio cerrada en cuatro pliegues. FOTO: XIMO
HP
7,62x51 78		 Hirtenberger Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg. FOTO: XIMO Austria 1978 KR0636
Cartucho de fogueo. Vaina reutilizada mediante la colocación de un capuchón con cierre de estrella. FOTO: XIMO
FN (logo OTAN)
57		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: XIMO Bélgica 1957 KR0270

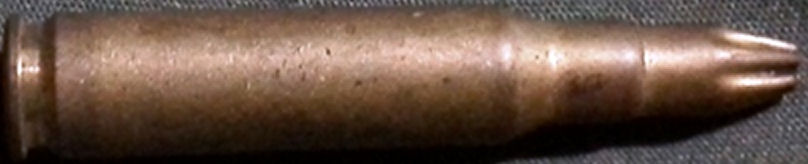

Cartucho de fogueo colombiano. Vaina de latón, cerrada en estrella. FOTO: DIEGO ALBERTO
IM 98
011		 Industria Militar Colombiana (INDUMIL), de Bogotá. FOTO: DIEGO ALBERTO Colombia 1998 KR0859
Cartucho fogueo FMK 7 Mod 0 percutido. Vaina cerrada en tres pétalos. FOTO: SERGIO
7,62x51
FLB2005
 Fábrica Militar Fray Luis Beltran, de Rosario, Santa Fé. FOTO: SERGIO Argentina 2005 KR0120

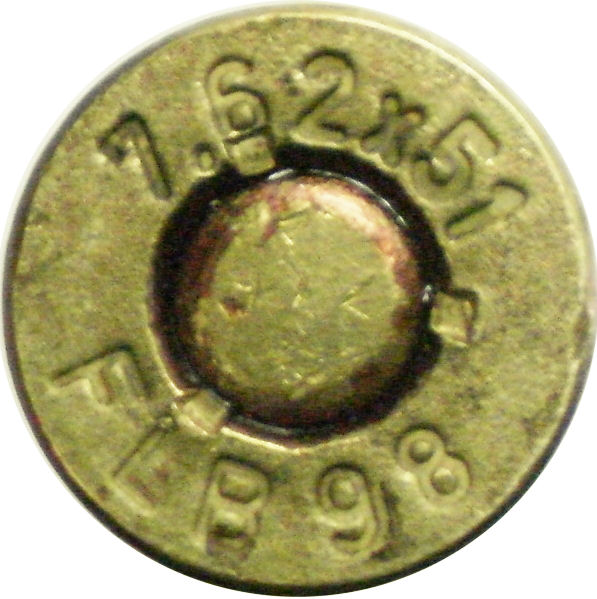

Cartucho de fogueo FMK 7 Mod 0. Vaina de latón, cerrada con 4 pliegues, banda gris. FOTO: CUENCA
7.62x51
FLB 98		 Fábrica Militar Fray Luis Beltran, de Rosario, Santa Fé. FOTO: SERGIO Argentina 1998 KR0299
Cartucho inerte conmemorativo del 30º aniversario de la AACAM (Asociación Argentina de Coleccionistas de Armas y Municiones) en 1996. Cartucho como los de fogueo, enterizo, con banda gris. Inscripción conmemorativa en la base. Ejemplar donado por la AACAM a la AECC con motivo del 50º aniversario de la primera. FOTO: XIMO
AACAM
30 ANIV.
FLB		 Fábrica de Municiones Fray Luis Beltrán de Rosario, Santa Fé. FOTO: XIMO Argentina 1996 KR0300
Cartucho de fogueo. Vaina alargada y cerrada en tres pliegues sellados con laca negra. Dos profundas ranuras en la base de la vaina (KR0271). FOTO: XIMO
Cartucho de fogueo. Vaina alargada y cerrada en tres pliegues sellados con laca negra. Dos profundas ranuras en la base de la vaina. Variante (KR0659) FOTO: XIMO
7.62x51
MEN-79-1		 Metallwerke Elisenhütte G.m.b.H., Nassau. FOTO: XIMO Alemania 1979 KR0271
7.62x51
MEN-79-13		 Metallwerke Elisenhütte G.m.b.H., Nassau. FOTO: XIMO Alemania 1979 KR0659
Cartucho de fogueo. Vaina extendida de latón, cerrada en 3 pliegues y sellados con laca negra (KR0651). FOTO: XIMO
Cartucho de fogueo. Vaina extendida de latón, cerrada en 3 pliegues y sellados con laca negra (KR0658). FOTO: XIMO

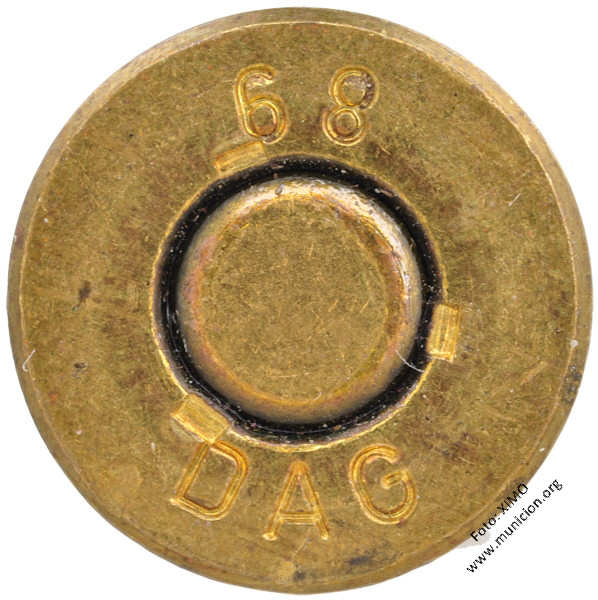

68
DAG		 Dynamit Nobel AG, de Empelde (Hannover). FOTO: XIMO Alemania 1968 KR0651

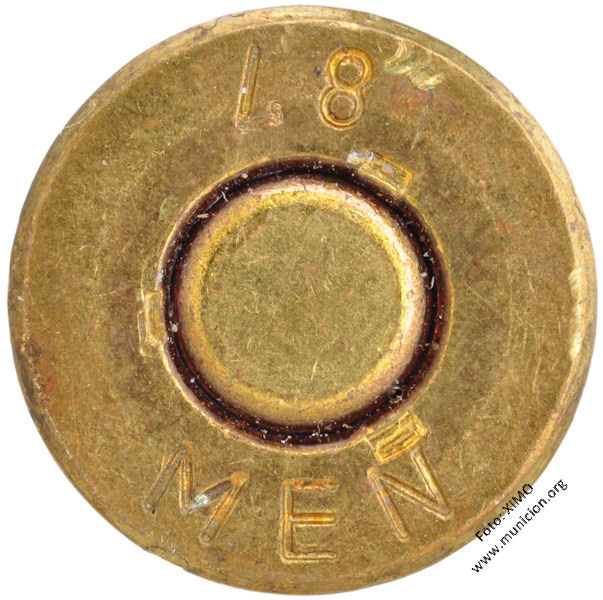

87
MEN		 Metallwerke Elisenhütte G.m.b.H., Nassau. FOTO: XIMO Alemania 1987 KR0658
Cartucho de fogueo. Vaina extendida de latón, cerrada en 4 pliegues y sellada con laca negra (KR0665). FOTO: XIMO
Cartucho de fogueo. Vaina extendida de latón, cerrada en 4 pliegues y sellada con laca negra (KR0666). FOTO: XIMO
91
IMI		 Israel Military Industries, de Nazareth. FOTO: XIMO Israel 1991 KR0665

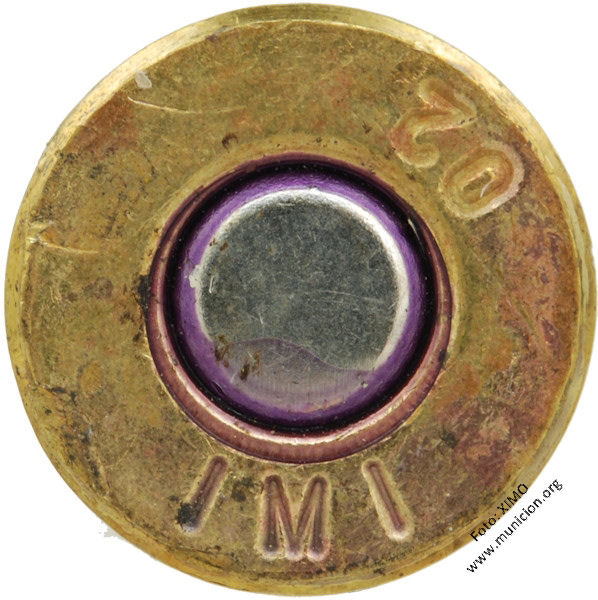

02
IMI		 Israel Military Industries, de Nazareth. FOTO: XIMO Israel 2002 KR0666
Cartucho de fogueo. Vaina extendida de latón, cerrada en 4 pliegues y sellada con laca blanca. FOTO: XIMO
Cartucho de fogueo. Vaina extendida de latón, cerrada en 4 pliegues y sellada con laca blanca (KR0085). FOTO: FERNANDO

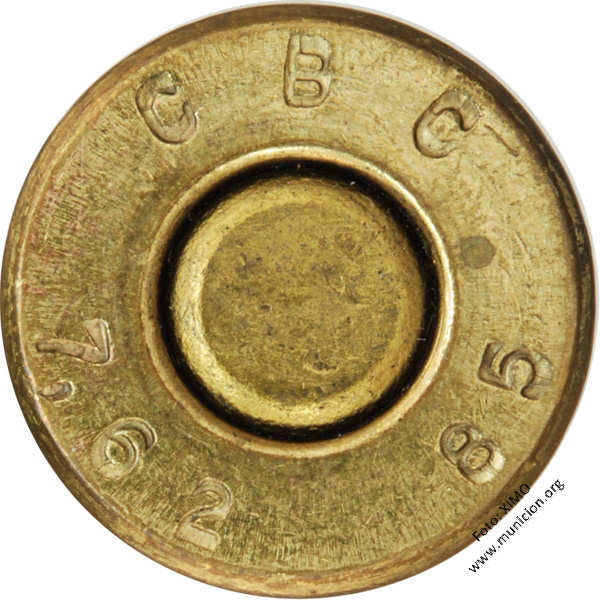

CBC
7,62 85		 Companhia Brasileira de Cartuchos (Magtech Ribeirçao Pires), de Utinga (Sao Paulo).FOTO: XIMO
Brasil 1985 KR0649

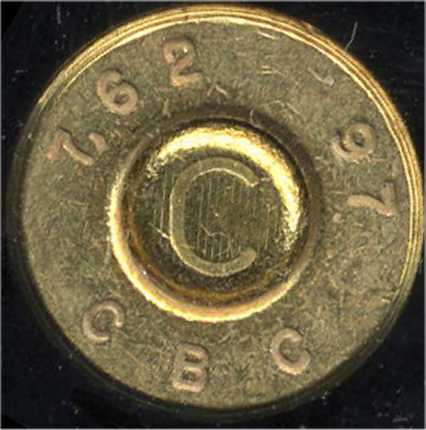

7,62 97
C B C
Companhia Brasileira de Cartuchos (Magtech Ribeirçao Pires), de Utinga (Sao Paulo).FOTO: FERNANDO
Brasil 1997 KR0085
Cartucho de proyección. Cierre en estrella, con laca verde. FOTO: FERNANDO
FNM
82-3
Fábrica Nacional de Moscavide, Lisboa. FOTO: FERNANDO
 Portugal 1982 KR0087

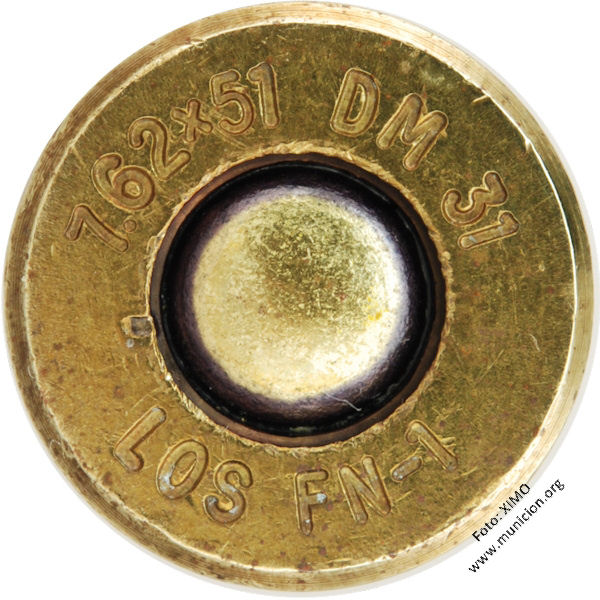

Cartucho impulsor Modelo DM 31 fabricado en Bélgica para Alemania. Foto: XIMO
7.62x51 DM 31
LOS FN-1		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: XIMO Bélgica   KR0746

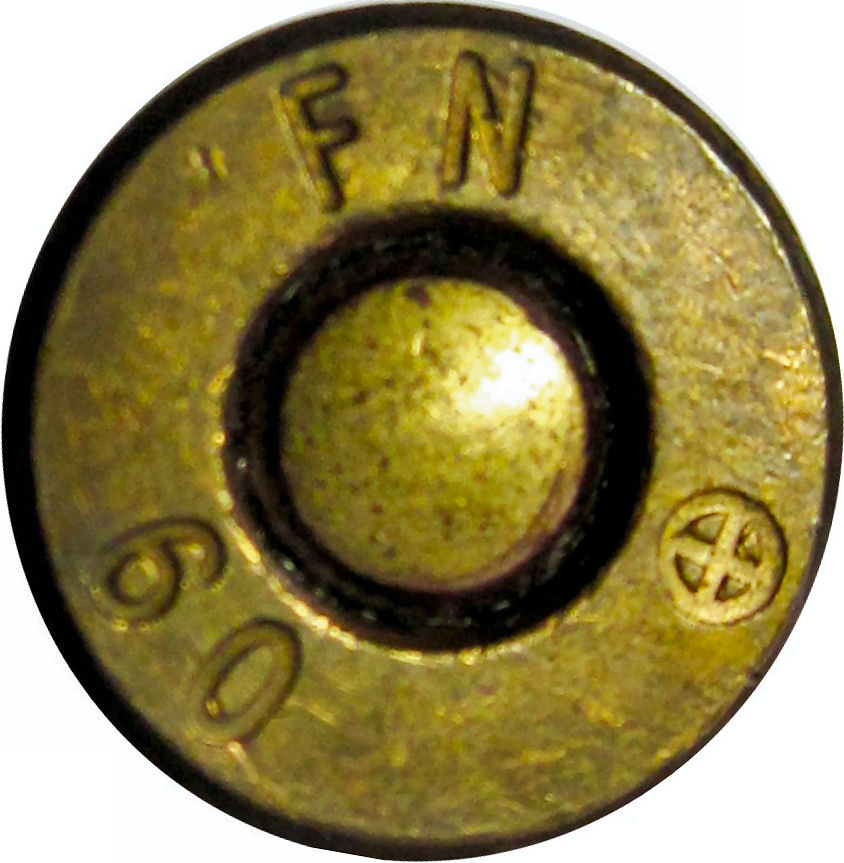

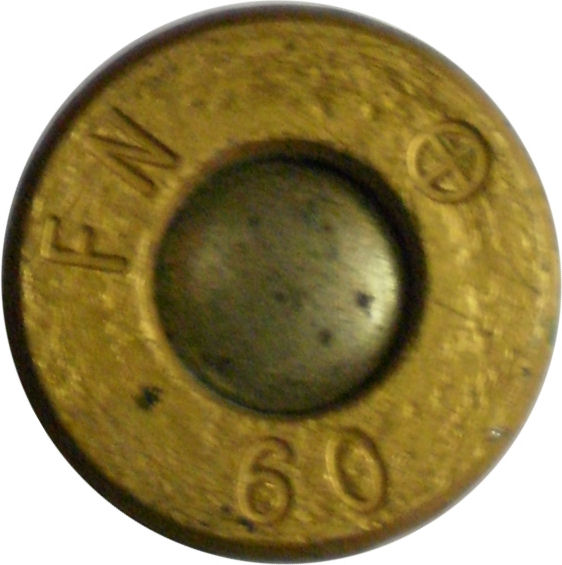

Cartucho de salvas experimental de aluminio anodizado. Fabricado por la FN para el ejército ingles del BAOR en Europa. Cierre con 4 pliegues y lacado en verde. FOTO: CUENCA
FN
(logo OTAN)
60		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: CUENCA Bélgica 1960 KR0276

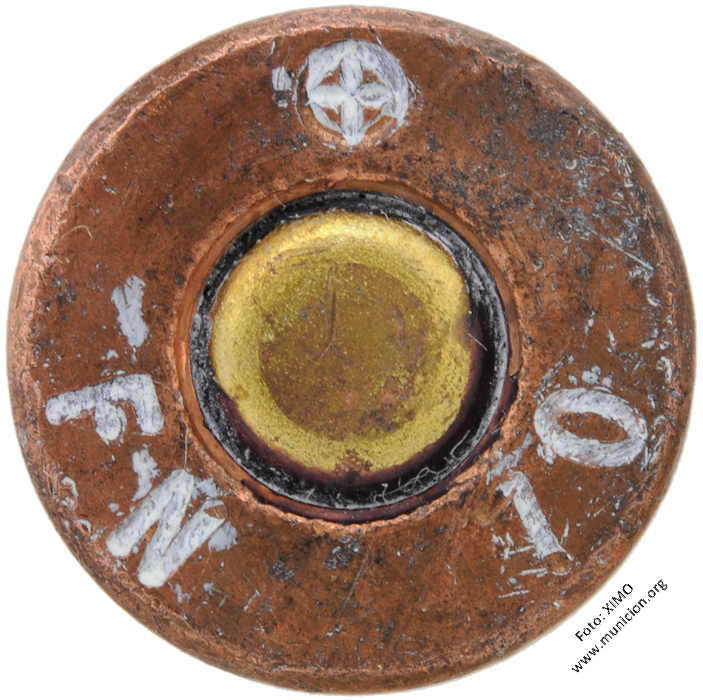

Cartucho de salvas experimental de acero cobreado. Fabricado por la FN para el ejército ingles del BAOR en Europa. Cierre con 4 pliegues y sellado con barniz rojo. FOTO: XIMO
(logo OTAN)
FN 70		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: XIMO Bélgica 1970 KR0277

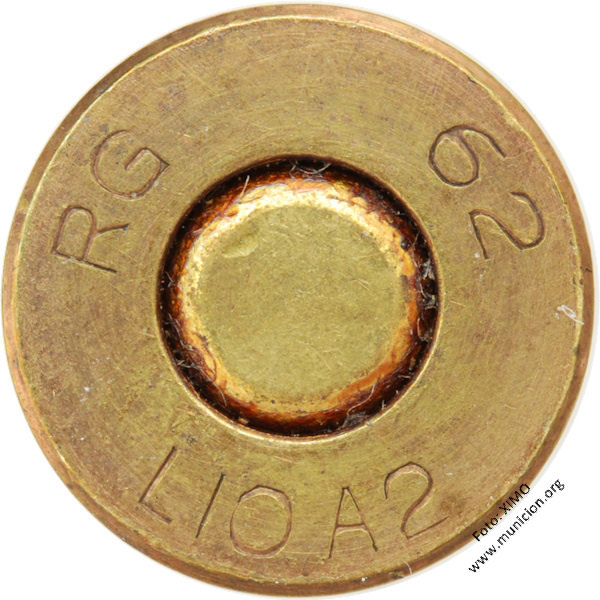

Cartucho de fogueo. L10A2. Vaina extendida de latón, cerrada con 3 pliegues y sellada con laca roja. FOTO: XIMO
RG 62
L10A2		 Royal Ordnance Factory, de Radway Green. FOTO: XIMO Inglaterra 1962 KR0550
Vaina extendida de latón M64, cerrada en 3 pliegues y sellada con laca roja (KR0471). FOTO: XIMO
Vaina extendida de latón M64, cerrada en 3 pliegues y sellada con laca roja (KR0469). FOTO: XIMO

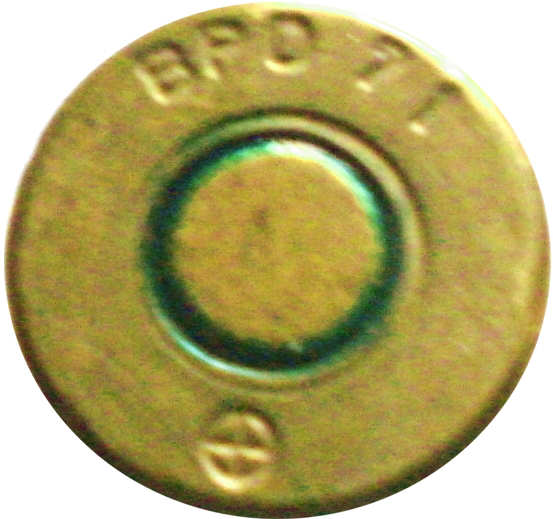

BPD 71
(logo OTAN)		 Bombrini, Parodi & Delfino. S.p.a., de Roma. FOTO: CUENCA Italia 1971 KR0470
(logo OTAN)
PECA 81		 Stablimento Pirotecnico dell'Essercito, de Capua. FOTO: XIMO Italia 1981 KR0469
(logo OTAN)

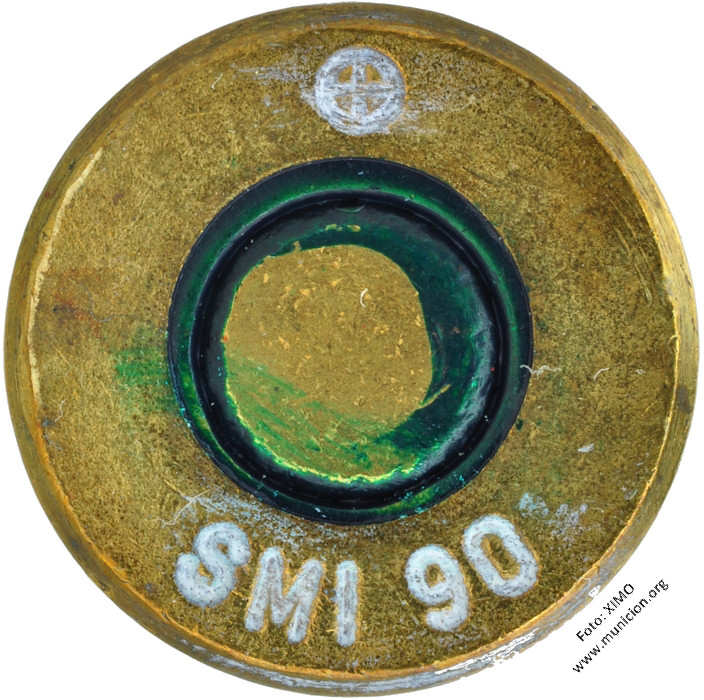

SMI 90		 Societa Metallurgica Italiana, de Campo Tizzoro (Toscana). FOTO: XIMO Italia 1990 KR0471
Cartucho de Salvas M1 sellado con barniz transparente. FOTO: CUENCA

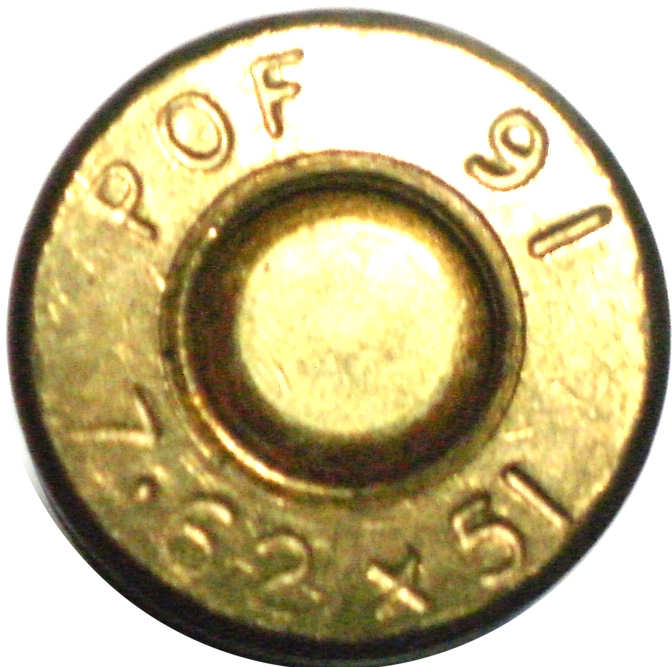

POF 91
7.62x51		 Pakistan Ordnance Factory, de Rawalpindi. FOTO: CUENCA Pakistán 1991 KR0436

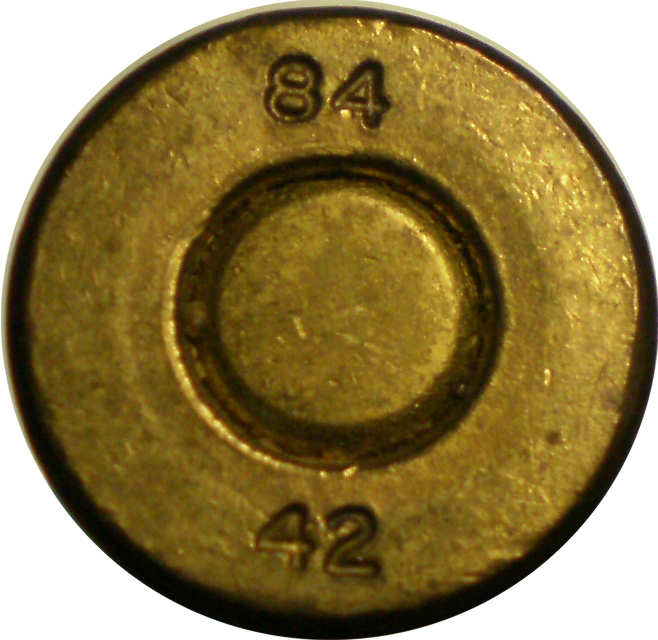

Cartucho de Salvas mod. A1. Sellado con barniz incoloro. FOTO: CUENCA
84
42		 Pretoria Metal Pressings Pty. Ltd., de Pretoria. 42= Modelo M4A2 de Proyección. FOTO: CUENCA R.Sudafricana 1984 KR0462

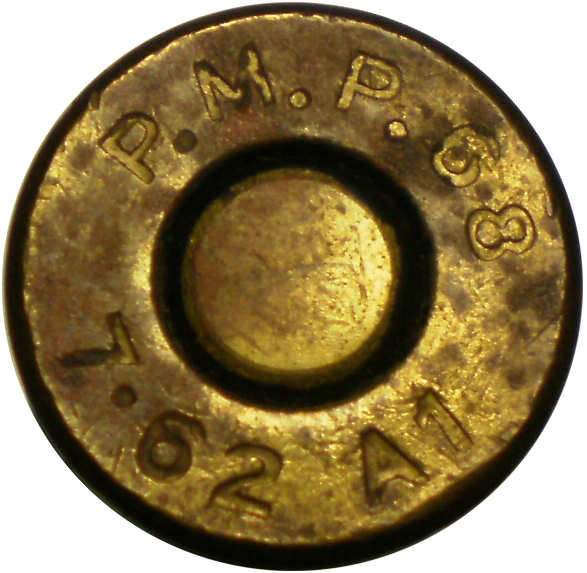

P.M.P. 68
7·62 A1		 Pretoria Metal Pressings Pty. Ltd., de Pretoria. FOTO: CUENCA R.Sudafricana 1968 KR0463

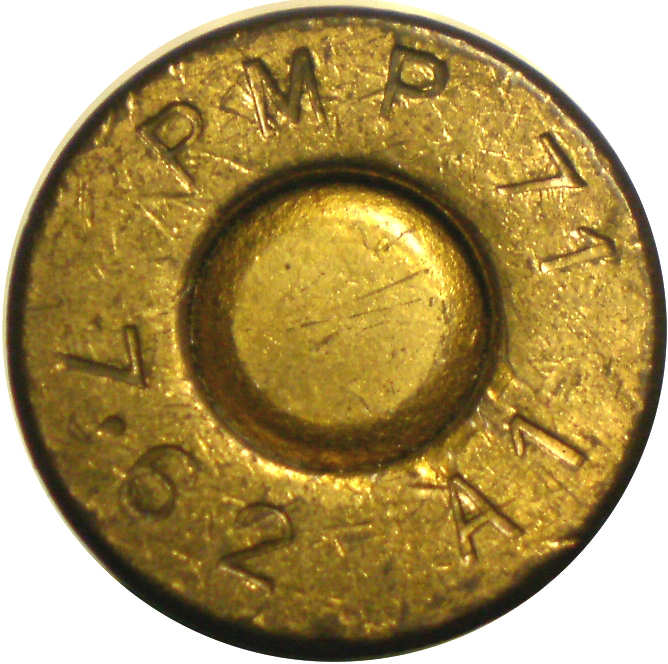

PMP 71
7·62 A1		 Pretoria Metal Pressings Pty. Ltd., de Pretoria. FOTO: CUENCA R.Sudafricana 1971 KR0464
Cartucho de fogueo. L10A2. Vaina extendida de latón, cerrada con 3 pliegues y sellada con laca incolora. FOTO: XIMO
RG
L.10A2 65		 Royal Ordnance Factory, de Radway Green. FOTO: XIMO Inglaterra 1965 KR0672

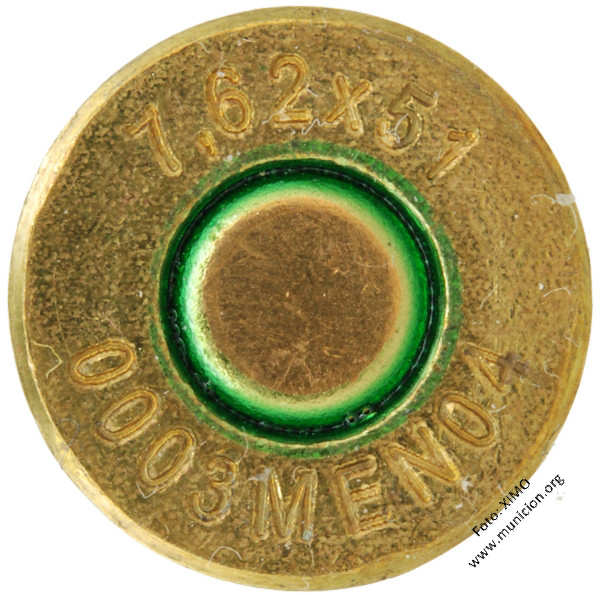

Cartucho de fogueo. Vaina extendida de latón, cerrada en 3 pliegues y sellados con laca verde. FOTO: XIMO
7,62x51
0003 MEN 04		 Metallwerke Elisenhütte G.m.b.H., Nassau. FOTO: XIMO Alemania 2004 KR0653
Cartucho de fogueo. Vaina extendida de latón, cerrada en 4 pliegues y sellada con laca verde. FOTO: XIMO
(logo OTAN) 7,62
FNB 86		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: XIMO Bélgica 1986 KR0648
Cartucho de fogueo. L13A1. Vaina de latón alargada cerrada en tres pliegues sellados con laca verde. Contrato de Austria, HP, para Gran Bretaña (KR0633). FOTO: XIMO
Cartucho de fogueo. L13A1. Vaina de latón alargada cerrada en tres pliegues sellados con laca verde. Contrato de Austria, HP, para Gran Bretaña (KR0635). FOTO: XIMO

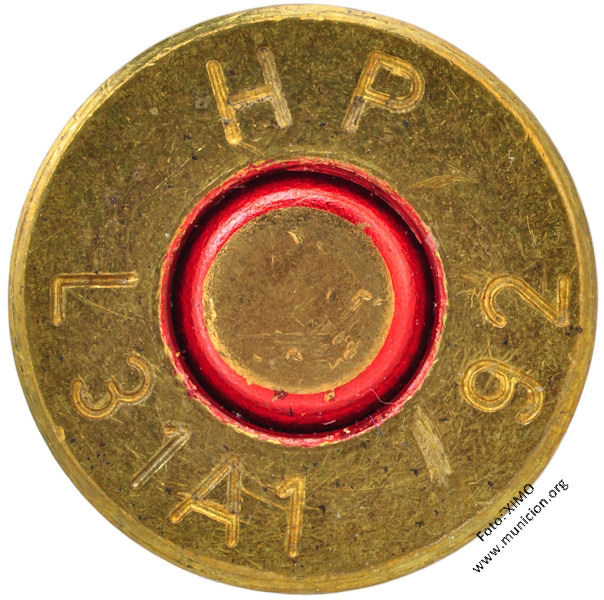

HP
L31A1 92		 Hirtenberger Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg. FOTO: XIMO Austria 1992 KR0635

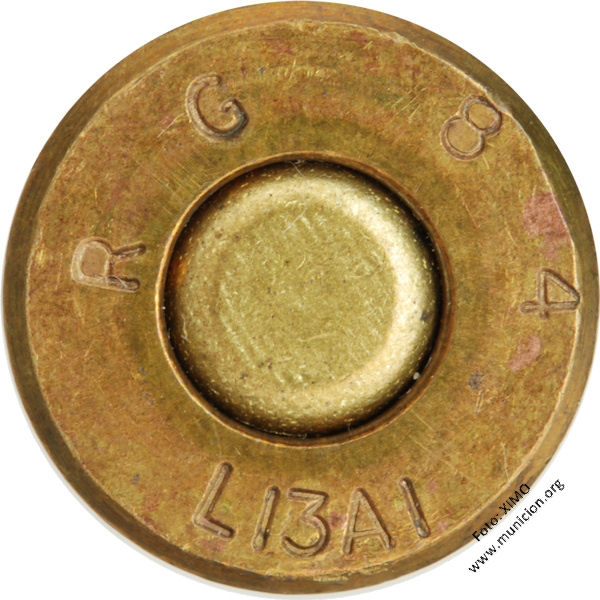

R G  8 4
LG13A1		 Hirtenberger Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg. Marcajes británicos. FOTO: XIMO Austria 1984 KR0633

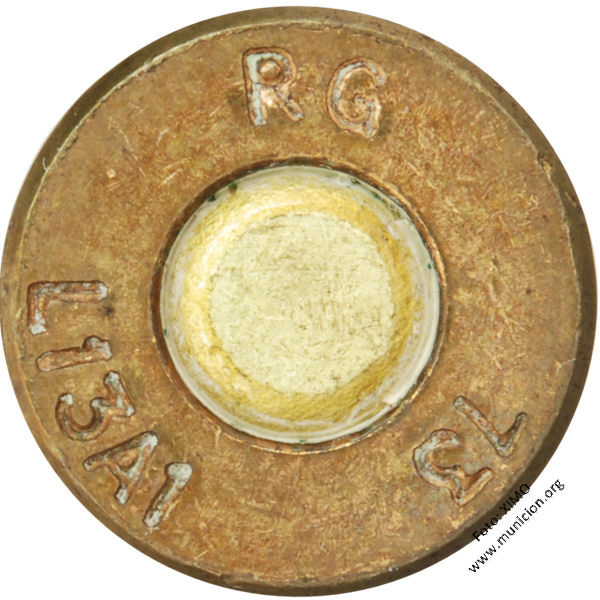

Cartucho de fogueo. L13A1. Vaina extendida de latón, cerrada con 4 pliegues y sellada con laca verde. Laga beige en pistón. FOTO: XIMO
RG
L13A1 73		 Royal Ordnance Factory, de Radway Green. FOTO: XIMO Inglaterra 1973 KR0548

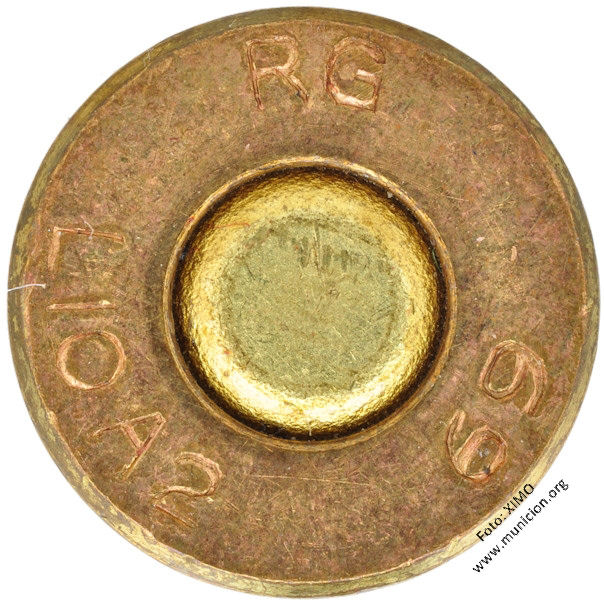

Cartucho de fogueo. L10A2. Vaina extendida de latón, cerrada con 3 pliegues y sellada con laca verde. FOTO: XIMO
RG
L10A2 69		 Royal Ordnance Factory, de Radway Green. FOTO: XIMO Inglaterra 1969 KR0553

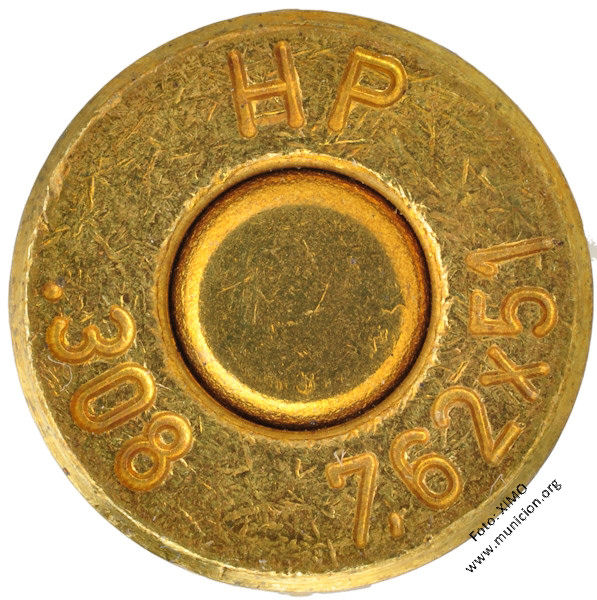

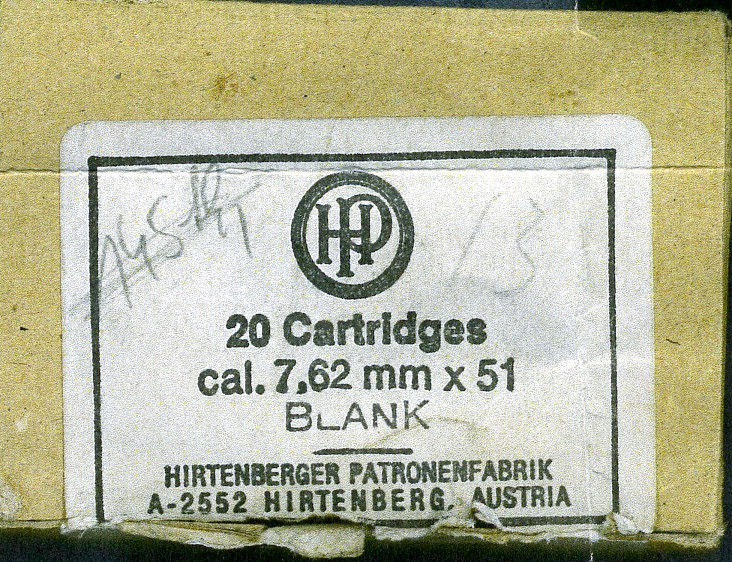

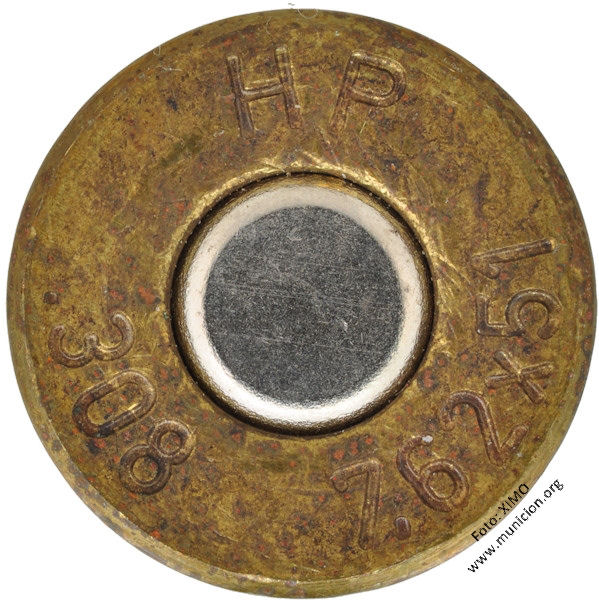

Cartucho de fogueo. Vaina alargada de latón cerrada en cuatro pliegues sellados con laca verde. FOTOS: XIMO
HP
.308
7.62x51		 Hirtenberger Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg. FOTO: XIMO Austria   KR0634
Cartucho de fogueo. Vaina extendida de latón, cerrada en 6 pliegues y sellada con laca verde. FOTO: XIMO
AI
A 62		 Staatsbedrijf der Artillerie Inrichtingen, de Zaandam. FOTO: XIMO Holanda 1962 KR0667
Cartucho de fogueo. Vaina extendida de latón, cerrada en 7 pliegues y sellada con laca verde. FOTO: XIMO

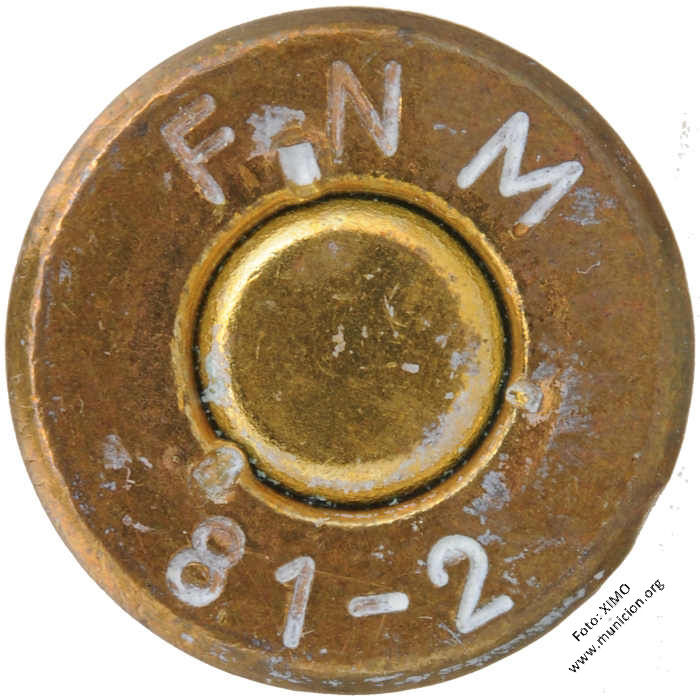

FNM
81-2		 Fabrica Nacional de Muniçoes de Moscavide, Lisboa. FOTO: XIMO Portugal 1981 KR0670
Cartucho impulsor. Vaina extendida de latón cerrada en 6 pliegues y selladas con estaño. Cartucho impulsor para la granada H.S.S. utilizado en el rifle CETME. Fabricado a partir de vainas del calibre .30-06. FOTO: XIMO
7.62x63
NWM 6-60		 Nederlandsche Wapen en Munitiefabrik N.V., de Kruithoorn. FOTO: XIMO Holanda 1960 KR0751
Cartucho de fogueo. Vaina de latón extendida cerrada en 4 pliegues y sellada con laca roja. FOTO: XIMO
HP
.308
7.62x51		 Hirtenberger Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg. FOTO: XIMO Austria   KR0638
Cartucho de Salvas M1 sellado con barniz rojo. FOTO: CUENCA
FAME
M G
86		 Fábrica de Munición del Ejército, de Lima. FOTO: CUENCA Perú 1986 KR0437
Cartucho de fogueo. Vaina extendida de latón, cerrada en 3 pliegues y sellada con laca roja (KR0660). FOTO: XIMO
Cartucho de fogueo. Vaina extendida de latón, cerrada en 3 pliegues y sellada con laca roja (KR0661). FOTO: XIMO
AMA
85		 Ammunitionsarsenalet de Copenhague. FOTO: XIMO Dinamarca 1985 KR0660
AMA 99 Ammunitionsarsenalet de Copenhague. FOTO: XIMO Dinamarca 1999 KR0661
Cartucho de fogueo. Vaina extendida de latón, cerrada en 4 pliegues y sellada con laca roja. FOTO: XIMO
(logo OTAN)

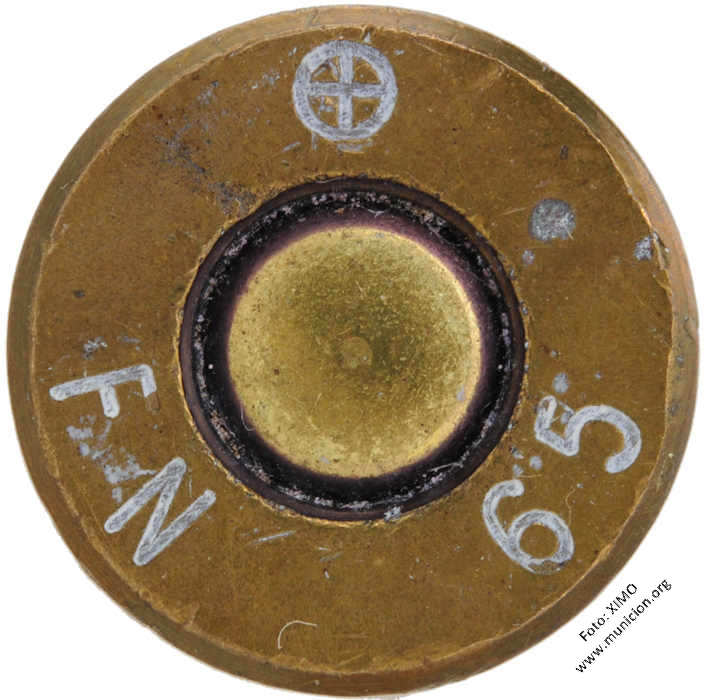

FN 65
Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: XIMO
 Bélgica 1965 KR0088
Cartucho de fogueo. LR1M2. Vaina extendida de latón cerrada con 3 pliegues en espiral, sin laca. Detalle de su caja. FOTOS: XIMO
Cartucho de proyección. Cierre en estrella, de cuatro pétalos y en espiral. Sin laca (KR0089). FOTO: FERNANDO
Cartucho de fogueo. Vaina extendida de latón cerrada con 3 pliegues en espiral, sin laca. FOTO: JOSE MARIA/XIMO
96
44
Pretoria Metal Pressings Pty. Ltd., de Pretoria. FOTO: FERNANDO Sudáfrica 1996 KR0089
A79
7.62 L.R1M2		 Armament Developmnent and Production Corp. (ARMSCOR). FOTO: XIMO Sudáfrica 1979 KR0674
PMP
308 WIN		 Pretoria Metal Pressings Pty. Ltd., de Pretoria. FOTO: JOSE MARIA/XIMO Sudáfrica   KR0695

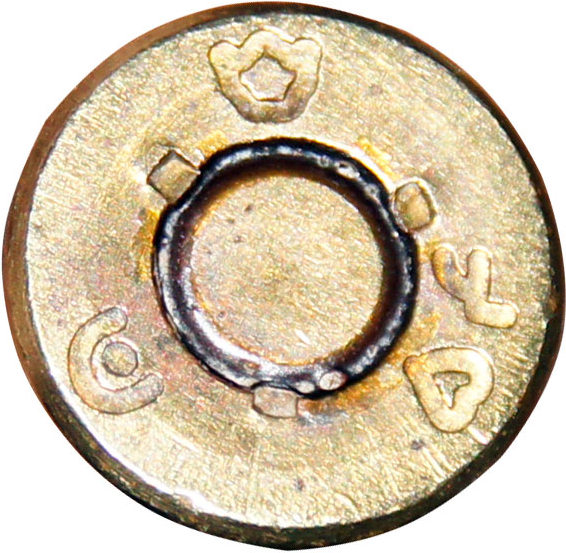

Cartucho de fogueo iraní de la época del Shah (Mohammadreza Pahlavi). A las 12 corona real de Irán. A las 4 el número 54 en farsí, indicando el año 1354 (=1975). A las 8 la letra ن , abreviatura de نظامی (Militar en farsí) FOTO: ALIREZA
(corona real iraní)
(letra nun farsí)
(54 en farsí)		 FOTO: ALIREZA Irán 1975 KR0804
Cartucho de proyección. Cierre en estrella, de cuatro pétalos. Laca negre en el cierre, verde en el pistón. FOTO: INTERVENTOR
MEN-74
 Metallwerke Elisenhütte G.m.b.H., de Nassau. FOTO: INTERVENTOR Alemania 1974 KR0150
Cartucho de Fogueo FMK 7 Mod 0. Vaina de latón, cierre en estrella, con cuatro pliegues e impermeabilizada con cera. FOTO: CRISTIAN HF
F.M."F.L.B."
-64-7.62-		 Fábrica Militar Fray Luis Beltran, de Rosario, Santa Fé. FOTO: CRISTIAN HF Argentina 1964 KR0589
Cartucho de fogueo. Vaina de latón extendida cerrada en 4 pliegues. FOTO: XIMO
MF
F8 87		 Ammunition Factory, de Footscray (Melbourne). FOTO: XIMO Australia 1987 KR0642
Cartucho de fogueo. Vaina extendida de latón, cerrada en 4 pliegues. FOTO: XIMO
(logo OTAN)
DA 59		 Dominion Arsenal, de Brownsburg (Québec). FOTO: XIMO Canadá 1959 KR0650
Cartucho de proyección. Cierre en estrella, de cuatro pliegues. Sin laca en el cierre, verde en el pistón. FOTO: CLAUDIO
F-92
7.62X51
FAMAE (Fabricas y Maestranzas del Ejercito de Chile), de Santiago de Chile. FOTO: CLAUDIO Chile 1992 KR0135
Cartucho de fogueo. Vaina extendida de latón cerrada en 5 pliegues y sellada con laca roja. FOTO: XIMO
IK 03
7.62x51		 Igman Zavod, de Konjic. FOTO: XIMO Bosnia Herzegovina 2003 KR0645
Cartucho de fogueo. Vaina extendida de latón, cerrada en 6 pliegues y sellada con laca roja. FOTO: XIMO
(logo OTAN)
HXP-78		 Greek Powder & Cartridge Co., de Eleusis (Atenas). FOTO: XIMO Grecia 1978 KR0662
Cartucho de proyección. Cierre en estrella, sin laca. FOTO: FERNANDO
OFN
7,62 73
Ordnance Factory Nigeria, de Lagos. Compañía estatal, suelen cargar cartuchos con componentes importados. FOTO: FERNANDO Nigeria 1973 KR0090
Lanzagranadas estaño: Vaina de latón cerrada en estrella con soldadura de estaño, laca azul en capsula. Longitud total 64 mm. FOTO: ACME
L C
43
Lake City Ordnance Plant, de Lake City. FOTO: ACME
 EE.UU. 1943 KR0045
Cartucho de salvas de latón con acabado amarillento. Cierre en 6 pliegues sellado con barniz marrón oscuro. Fabricación holandesa sobre vainas americanas recicladas del .30-06 Springfield. FOTO: CUENCA
DEN
42		 Denver Ordnance Plant, de Denver (Colorado). Cartucho calibre .30-06 Sprg. reciclado en Holanda. FOTO: CUENCA EE.UU. - Holanda   KR0573
Cartucho de salvas con cierre de pliegues. Ligero sellado con estaño. FOTO: CUENCA
NWM
76
7,62		 Nederland Wapen & Munitiefabrik, de Kruithoorn. FOTO: CUENCA Holanda 1976 KR0575

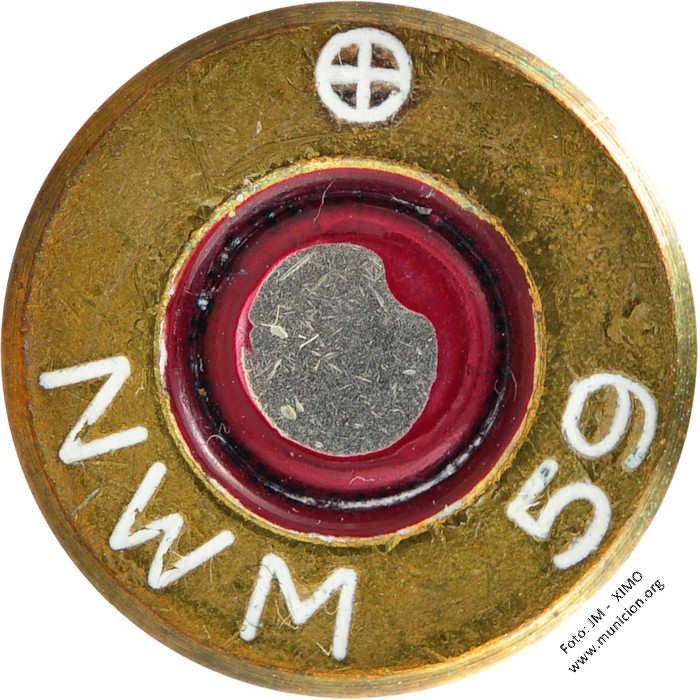

Cartucho de proyección para granadas MECAR, con cierre de 6 pliegues y sellado con barniz azul oscuro. FOTO: JOSE MARIA/XIMO
(logo OTAN)
NWM 59		 Nederland Wapen & Munitiefabrik, de Kruithoorn. FOTO: JOSE MARIA/XIMO Holanda 1959 KR0574
Cartucho de proyección para granadas MECAR, con cierre de 6 pliegues y sellado con laca blanca. FOTO: JOSE MARIA/XIMO
(logo OTAN)
NWM 59		 Nederland Wapen & Munitiefabrik, de Kruithoorn. FOTO: JOSE MARIA/XIMO Holanda 1959 KR0696

Cartucho impulsor. Es un cartucho de proyección para granada de fusil Energa. En España se hizo una réplica del cartucho en 1965, identificable porque lleva el cierre en estrella sellado con soldadura de estaño, como el NWM. Y detalle de su caja. FOTO: XIMO
(logo OTAN)
NWM 57		 Nederland Wapen & Munitiefabrik, de Kruithoorn. FOTO: XIMO Holanda 1957 KR0264

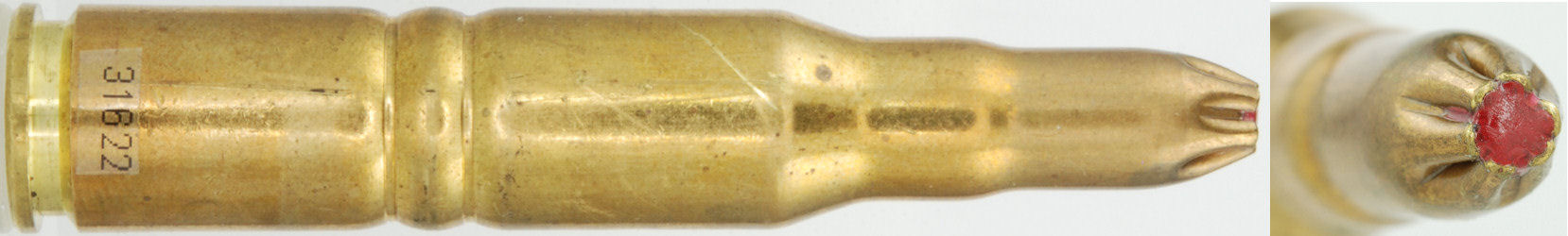

Cartucho de fogueo. Vaina extendida de latón con dos profundas acanaladuras, cerrada en 6 pliegues y sellada con cera roja. FOTO: XIMO
Cartucho de latón, con falsa bala cerrada en estrella y dos grandes acanaladuras en el cuerpo (KR0074). FOTO: JUERGEN
7.62x1
MEN 97F0053		 Metallwerke Elisenhütte G.m.b.H. de Nassau. FOTO: XIMO Alemania 1997 KR0654

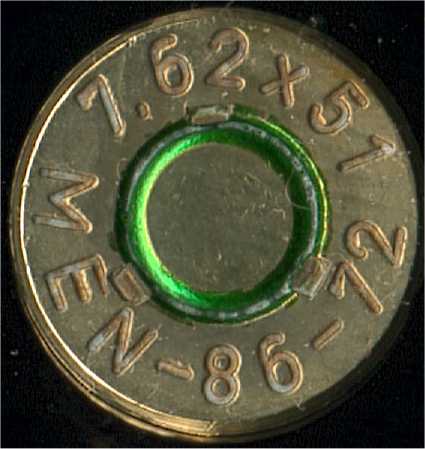

7.62x51
MEN-86-72
Metallwerke Elisenhütte G.m.b.H. de Nassau. FOTO: JUERGEN Alemania 1986 KR0074
Cartucho de salvas, bala de madera azul oscuro. FOTO: CUENCA
FN
60 (logo OTAN)		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: CUENCA Bélgica 1960 KR0599

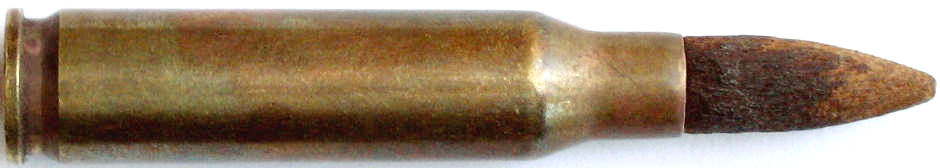

Munición de fogueo fabricada en chile antes de que se empezaran a hacer con cierre de estrella. se reutilizaban vainas disparadas, se le ponía un poco de polvora y una bala hueca de madera, que se destruía al dispararse. FOTO: CLAUDIO
F.
NA TO
72
 FAMAE (Fabricas y Maestranzas del Ejercito de Chile) Santiago de Chile
 Chile >1972 KR0170
Cartucho de Salvas Mle. Gevelot. Bala de madera tintada en verde. FOTO: CUENCA
(logo OTAN)
S.F. 58		 Societé Française des Munitions, de Issy-Les-Moulineaux. FOTO: CUENCA Francia 1958 KR0511
Cartucho de fogueo. Bala de madera tintada en azul. FOTO: XIMO
(logo OTAN)
FN 60		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: XIMO Bélgica 1960 KR0646
Cartucho de fogueo. Bala de madera hueca violeta. FOTO: XIMO

T Z (hebreo)
20-73

T'aaseia Z'vaet (IMI) de Nazareth. FOTO: XIMO Israel 1973 KR0295
T Z (hebreo)
74 		T'aaseia Z'vaet (IMI) de Nazareth. FOTO: CUENCA Israel 1974 KR0476
Cartucho de fogueo con falsa bala de madera pintada de rojo. FOTO: CLAUDIO
HP
* *
7,62x51
 Hirtenberger Patronen Zundhütchen und Metallwarenfabrik, de Hirtenberg. FOTO: CLAUDIO Austria   KR0176
Cartucho de salvas modelo Ptr 10. Bala de madera roja, moleteado en cuello y hombro. FOTO: TEJERO
6 7
027		 Norma Projektilfabrik A.B., de Åmotfors. FOTO: TEJERO Suecia 1967 KR0856
Cartucho de salvas modelo Ptr 10. Bala de madera roja, moleteado en la vaina. FOTO: XIMO
7 3
027		 Norma Projektilfabrik A.B., de Åmotfors. FOTO: XIMO Suecia 1973 KR0671
7 2
070		 Karlsborg Amunisjonfabrik, de Karlsborg. FOTO: CUENCA Suecia 1972 KR0442

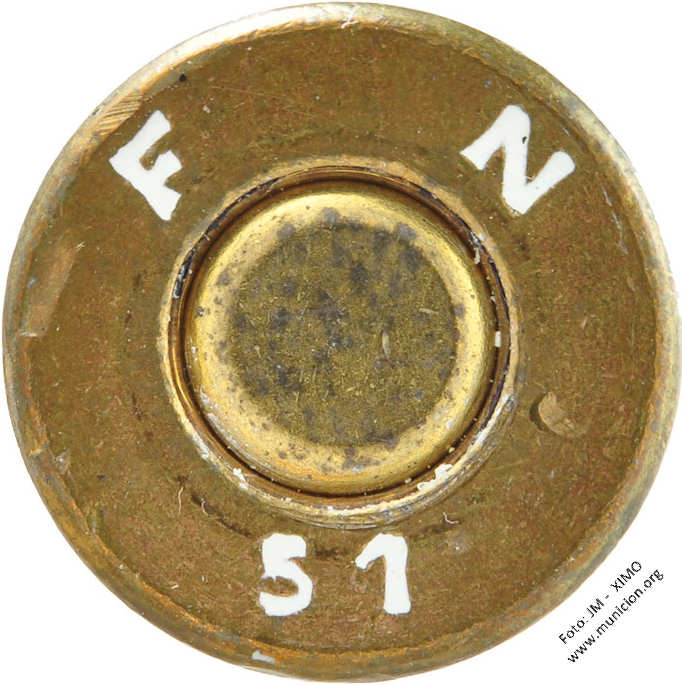

Cartucho de salvas M.56. Bala de madera roja, dos moleteados en la vaina. FOTO: JOSE MARIA/XIMO
F N
51		 Fabrique Nationale d'Armes de Guerre, de Herstal. FOTO: JOSE MARIA/XIMO Bélgica 1951 KR0694
Cartucho de fogueo experimental. Falsa bala de plástico blanco. Hay ejemplares con la fecha, sin ella y sin marcaje. FOTO: PHIL
(logo OTAN)
MI		 Société méridionale d’Industrie Robert Paulet et Cie, de Marsella. FOTO: PHIL Francia 1964 KR0190
(logo OTAN)
MI 64 		Société méridionale d’Industrie Robert Paulet et Cie, de Marsella. FOTO: PHIL Francia 1964 KR0191
Cartucho de salvas Mle. Paulet. Vaina de aluminio y bala de plástico blanco. FOTO: CUENCA
(logo OTAN)
MI		 Société méridionale d’Industrie Robert Paulet et Cie., de Marsella. FOTO: CUENCA Francia   KR0514

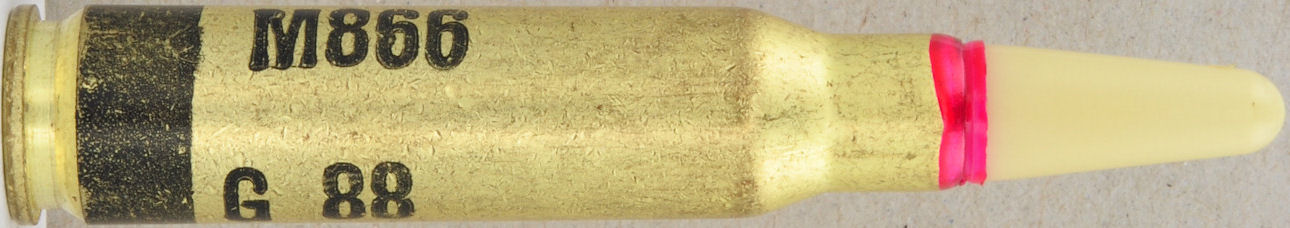

Cartucho impulsor experimental para granada lacrimógeneas M866. Vaina tratada químicamente. FOTO: XIMO

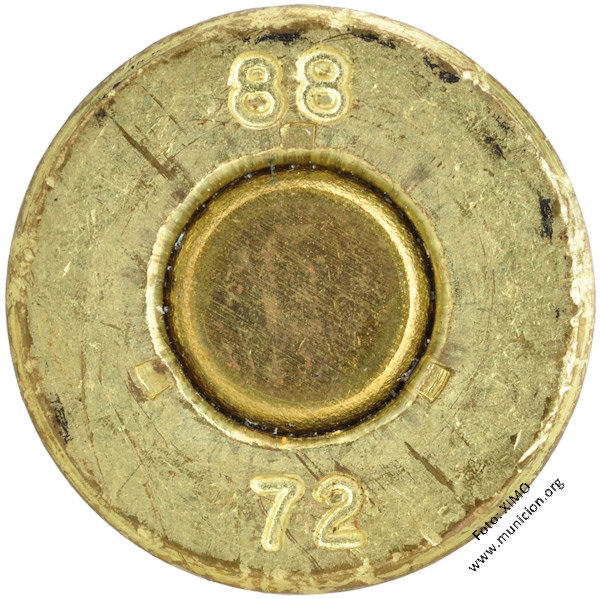

88
72		 Pretoria Metal Pressings Pty. Ltd., de Pretoria. FOTO: XIMO Sudáfrica 1988 KR0757
Vaina experimental de acero lacado para salvas. FOTO: CUENCA
3-56
SF PY
7.62		 Societé Française des Munitions, de Issy-Les-Moulineaux. PY= Société des Hauts Fourneaux, Forges et Aciéries de Pompey, en Dieulouard (proveedor del metal) Francia 1956 KR0497

  INICIO - MENÚ           Mapa Web
Visitas:


Web alojada en los servidores de http://www.militaria.es

By: Jordi Camerón
