6,5 x 52 M.1891 / 6.5 MANNLICHER CARCANO / 6.5 PARRAVICINO CARCANO / 6.5x52.3 / 6.5x52.5 / 6.7x52.5 / DWM 473 / SAA 1355 / ECRA-ECDV 07 052 BGC 020

El cartucho 6,5 x52 fue adoptado en 1891 por Italia para su rifle de cerrojo Mod. 1891 Mannlicher-Cárcano. En 1938 fue sustituido por el calibre 7,35x51. El binomio cartucho-fusil también es conocido por su uso en el magnicidio de J.F. Kennedy, aunque esta es otra historia.

La vaina es de latón. La bala ordinaria es cilíndrica con la punta redonda, de plomo con envuelta de latón niquelado. Ha habido variedades con punta ojival, más aerodinámica, como cartuchos perforantes, incendiarios o de caza. Las variantes perforantes, trazadora e incendiaria son raras puesto que este tipo de munición se emplea más en ametralladoras y en Italia estas utilizaban otro calibre (8 x 59 mm Breda).

Los cartuchos anteriores a 1895 tenían el culote liso y a partir de entonces se estampaban con la acanaladura que se aprecia en las fotos. La razón de esta acanaladura nos es desconocida y parece meramente decorativa, pues los cartuchos fabricados fuera de Italia no la llevaban y eran 100% compatibles. También es frecuente el cartucho de proyección para el mortero Brixia (o Breda, aquí se conoce con ambos nombres): igual que el cartucho normal, pero más corto y con la boca cerrada en forma de estrella.

Se presenta en peines de latón de labios muy largos conteniendo 6 balas. También se fabricaron peines de acero en los años '40-'50. Como todos los peines, es reutilizable. Por tanto es frecuente que la fecha estampada en el mismo sea anterior a la de fabricación de los cartuchos.

ETTORE nos ha aclarado que significa la frase escrita en las cajas de cartuchos: "A Pallottola", "A Salve", "A Esercitazione", "A Mitraglia", significa que llevan, respectivamente, bala "de combate" (blindada), de salvas, de ejercicio, de metralla ( o multibala)...

MARINUS nos comenta que en este calibre se fabricaban "cartuchos para centinela", con carga reducida. Se utilizaban para realizar guardias en zonas habitadas, donde el gran alcance de los cartuchos ordinarios podría provocar accidentes.

Bala disparada, en excepcional estado. Se aprecian claramente las estrías que deja el rayado del cañón. FOTO: CARLO

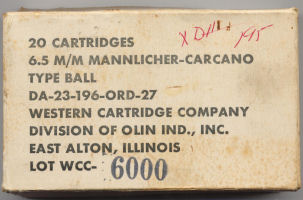

Caja de cartuchos de fabricación estadounidense, con envuelta de acero(KG0033). FOTO: SÁNDOR

Muchos más datos sobre este cartucho y el fusil que lo disparaba en la excelente página www.il91.it



Bala cilíndrica con la punta redondeada. Envuelta de cuproníquel y núcleo de plomo. (KG0043). FOTO: CRISTIAN HF
El cartucho anterior seccionado. Se aprecia la "Solenite", típica pólvora utilizada por Italia.
Como el anterior, pero con envuelta de acero. Fabricado en EE.UU. (Ver caja. KG0033). FOTO: SÁNDOR
Cartucho con vaina de latón y bala cromada, de fabricación alemana (KG0036). FOTO: EDUARD
Cartucho con vaina de latón y bala cromada, de fabricación austriaca (KG0011). FOTO: JOSE JUAN
Cartucho con vaina de latón, bala blindada sin cromar (KG0053) FOTO: THH
Cartucho con vaina de latón, bala blindada sin cromar (KG0054) FOTO: THH
Cartucho con vaina de latón, bala blindada sin cromar (KG0055) FOTO: THH
Cartucho con vaina de latón, bala blindada sin cromar (KG0056) FOTO: THH
A.A.
C-35
 Pirotécnica de Capua. A.A.= Iniciales inspector (Adamo Aldo, de 1935 a 1940) Italia 1935 KG0005
B.P.
B-96
Pirotechnica de Bolonia. La marca del inspector (B.P.) está documentada aunque no se conoce su nombre. FOTO: SERGIO Italia 1896 KG0020
B·P
B-14
Pirotechnica de Bolonia. La marca del inspector (B.P.) está documentada aunque no se conoce su nombre. FOTO: FRANCESCO Italia 1914 KG0030
B.P.
X
B-09
Pirotechnica de Bolonia. La marca del inspector (B.P.) está documentada aunque no se conoce su nombre. X= Cartucho cargado con Solenita (Post 1896). FOTO: CARLO Italia 1909 KG0022
B.P
C-48		 Sezione del Pirotecnico del Regio Esercito di Capua. B.P= marca del inspector. Está documentada aunque no se conoce su nombre. FOTO: THH Italia 1948 KG0055
BPD
33		 Bombrini, Parodi & Delfino. S.p.a. (Roma). FOTO: LLUIS Italia 1933 KG0044
BPD
34
 Bombrini, Parodi & Delfino. S.p.a. (Roma) Italia 1934 KG0013
BPD
35
Bombrini, Parodi & Delfino. S.p.a. (Roma). Variante con la fecha más ancha y alta. FOTO: CLEMEN Italia 1935 KG0016
BPD
36
 Bombrini, Parodi & Delfino. S.p.a. (Roma) Italia 1936 KG0004
C·A·
B-41
Pirotechnica de Bolonia. C.A.= Cavalli, Alfredo (inspector). FOTO: DANIELE Italia 1941 KG0021
C·A
C-41		 Sezione del Pirotecnico del Regio Esercito di Capua. C.A.= Cavalli, Alfredo (inspector). FOTO: THH Italia 1941 KG0053

C·A
C-42

 Sezione del Pirotecnico del Regio Esercito di Capua. C.A.= Cavalli, Alfredo (inspector). FOTO: THH Italia 1942 KG0054
DWM
K K
473
 Deutsche Waffen und munitionsfabrik A.G., fábrica de Karlsruhe (KK). 473= código DWM de este calibre. FOTO: EDUARD Alemania   KG0036
F.P
B-24
Pirotécnia Militar de Bolonia. F.P iniciales del inspector entre 1923 y 1928. Desconocemos su nombre. FOTO: CLEMEN Italia 1924 KG0017
L.B.C.
936
 Leon Beaux y Cia. de Milán. Desaparecida en 1971. Foto: FER Italia 1936 KG0002
L.N.
C-35
 Sezione del Pirotecnico del Regio Esercito di Capua. L.N.= Iniciales inspector (En teoría, hasta 1934 Leggiadore Nicola) Italia 1935 KG0003
norma
6,5 CARCANO
Norma Projektilfabrik A.B. de Åmotfors . FOTO: INTERVENTOR Suecia   KG0018
P.S
C-94		 Sezione del Pirotecnico del Regio Esercito di Capua. P.S= Iniciales inspector, desconocido. FOTO: ITALIEN Italia 1894 KG0040
P.V
C-43		 Sezione del Pirotecnico del Regio Esercito di Capua. P.V= Vincenzo Pascarello, inspector entre 1943 y 1946. FOTO: VLAD Italia 1943 KG0057
SMI
* *
925
Societa Metallurgica Italiana (Campo Tizzoro, Toscana)
Una estrella a las 3 o dos estrellas a 9 y 3 significan teóricamente munición de pruebas. Pero muchos cartuchos ordinarios llevaban este marcaje. FOTO: ANJO		 Italia 1925 KG0007
SMI
1911
 Societa Metallurgica Italiana (Campo Tizzoro, Toscana). FOTO: CARLO Italia 1911 KG0024
SMI
13		 Societa Metallurgica Italiana (Campo Tizzoro, Toscana). FOTO: CRISTIAN HF Italia 1913 KG0043
SMI
* *
924
Societa Metallurgica Italiana (Campo Tizzoro, Toscana). Las 2 estrellas en el marcaje de algunos años no tiene significado especial. FOTO: DESPROGES Italia 1924 KG0029
SMI
927
 Societa Metallurgica Italiana (Campo Tizzoro, Toscana) Italia 1927 KG0006
SMI
930
 Societa Metallurgica Italiana (Campo Tizzoro, Toscana) Italia 1930 KG0014
SMI
932
 Societa Metallurgica Italiana (Campo Tizzoro, Toscana) Italia 1932 KG0008
SMI
935
 Societa Metallurgica Italiana (Campo Tizzoro, Toscana) Italia 1935 KG0015
SMI
936
 Societa Metallurgica Italiana (Campo Tizzoro, Toscana) Italia 1936 KG0009
S·M·I
941		 Societa Metallurgica Italiana (Campo Tizzoro, Toscana) FOTO: THH Italia 1941 KG0056
T.M.
B-36
 Pirotechnica de Bolonia. La marca del inspector (T.M.) está documentada aunque no se conoce su nombre. Italia 1936 KG0010
T.R.
B-43
Pirotécnica de Bolonia. La marca del inspector (T R) no está documentada en Bolonia. FOTO: FUNKE Italia 1943 KG0026
T R
C-11
Sezione del Pirotecnico del Regio Esercito di Capua. La marca del inspector (T R) está documentada aunque no se conoce su nombre. FOTO: CARLO Italia 1911 KG0023
WCC
6,5m/m
Western Cartridge Co., de East Alton (Ilinois). FOTO: SÁNDOR EE.UU.   KG0033
Z.G
C-36
Sezione del Pirotecnico del Regio Esercito di Capua. Z.G= Zangari, Gaetano (Iniciales inspector entre 1936 y 1938) Italia 1936 KG0001
*
1936
 Hirtenberg Patronen Zundhütchen und Metallwarenfabrik A.G. Cartucho especial para ametralladora. FOTO: JOSE JUAN Austria 1936 KG0011
Cartucho perforante "Cartuccia a pallottola perforante per armi mod. 91 e mitragliatrici"  Contiene un núcleo de acero endurecido en una matriz de plomo para facilitar la toma de estrías y con envuelta de latón. Es un cartucho bastante escaso, parece que sólo se fabricó en 1917 y 1918. FOTO: VLAD
B·P
B-17		 Pirotechnica de Bolonia. La marca del inspector (B.P.) está documentada aunque no se conoce su nombre. FOTO: VLAD Italia 1917 KG0030
Cartucho con bala semiblindada, pintura roja en culote. Probablemente es una modificación artesanal. FOTO: JORGE
SMI
936
 Societa Metallurgica Italiana (Campo Tizzoro, Toscana). FOTO: JORGE Italia 1936 KG0049
Cartucho con vaina de acero barnizado y bala de acero cromado. Durante la 2ª guerra mundial, toda la cartuchería de fusil y ametralladora ligera se fabricó así.
BPD
942
 Bombrini, Parodi & Delfino. S.p.a. (Roma) Italia 1942 KG0035
Cartucho aparentemente normal salvo el marcaje, que incluye una estrella. Al parecer son cartuchos de "pruebas". No he podido averiguar si se refiere a cartuchos experimentales o de sobrepresión para probar armas. Marcaje con dos estrellas en algunos años no tiene significado especial. FOTO: DESPROGES
C·A·
*
B-41 		Pirotechnica de Bolonia. C.A.= Cavalli, Alfredo (inspector). FOTO: MARCO Italia 1941 KG0052
Cartuccia a pallottola ridotta per Società di Tiro a segno Nazionale. Cartucho de tiro reducido para la Sociedad de Tiro al Blanco Nacional. Es un cartucho con vaina normal, aunque con el engarce más arriba dado que la bala es más corta pero se mantiene la longitud total. La bala tiene una envuelta de cuproníquel y un núcleo de plomo muy pequeño estando el resto relleno de arena comprimida. El peso total de la bala es de 7 gramos, la carga es reducida, con 1.1 gramos de Balistita del nº 2 y un peso total de 18.01 Gramos. Esto permite el tiro en polígonos de pequeño tamaño, reduce el desgaste del arma y el coste del cartucho. Tras la 1ª guerra mundial, se pinta en verde toda la parte delantera de la bala para distinguirlos. FOTO: XIMO
F·P
B-28
Pirotécnia Militar de Bolonia. F.P iniciales del inspector entre 1923 y 1928. Desconocemos su nombre. FOTO: XIMO Italia 1928 KG0034
Cartuccia da salve m. 91-95 per mitragliatrici tipo magistri. Cartucho de salvas para entrenamiento con ametralladora. La bala es una lámina de latón enrrollado conteniendo limaduras (polvo) de plomo. Apenas sale del cañón del arma, la envuelta se rompe y el plomo se dispersa. Permite que el arma automatice sin necesidad de aditamientos. FOTO: SÁNDOR
FOTO: XIMO
C.A
C-41
Sezione del Pirotecnico del Regio Esercito di Capua. C.A= Cavalli, Alfredo (inspector). FOTO: SÁNDOR Italia 1941 KG0031
T.M
B-33
 Pirotechnica de Bolonia. La marca del inspector (T.M.) está documentada aunque no se conoce su nombre. FOTO: XIMO Italia 1933 KG0038
Cartuccia a mitraglia M. 91-95 per armi M. 91. La bala está formada por una envuelta fina de latón con tres cortes hasta 4 mm de la punta, que contiene 10 semicilindros de plomo coronados por una corta bala de forma convencional y envuelta cromada que cierra el conjunto por delante. La carga es reducida, dado que el conjunto penetra hasta aprox. la mitad de la vaina. La frágil envuelta de latón precortado, se rasga apenas sale del cañón liberando sus 11 proyectiles. FOTO: SÁNDOR
Junto a estas líneas un Cartuccia a mitraglia M.91-95 MODIFICAT, segunda versión de esta extraña bala. FOTO: FRANCESCO
B·P
B-16 (rombo)
Pirotechnica de Bolonia. La marca del inspector (B.P.) está documentada aunque no se conoce su nombre. FOTO: SÁNDOR Italia 1916 KG0032
Cartuccia a pallottola frangibile modificata. Cartucho con bala frangible. La envuelta de Maillencourt abierta por el frente cubre una pequeña ojiva de plomo, seguida de limaduras de aluminio comprimidas y unos pequeñísimos perdigones de plomo. Las dos acanaladuras de la bala son una para facilitar su rotura y la de la base para sujetar con firmeza la frágil bala. FOTO: JOSÉ LÓPEZ
A A
C-37		 Sezione del Pirotecnico del Regio Esercito di Capua. A.A.= Iniciales inspector (Adamo Aldo, de 1935 a 1940). FOTO: JOSÉ LÓPEZ Italia 1937 KG0046

Cartucho con bala semiblindada FRANGIBLE, M-37, 2º Mod. La ojiva de maillencourt tiene un agujero central a través del cual se vé el cilindro de aluminio. FOTO: JOSÉ LÓPEZ
R·M·
B-43		 Pirotécnia Militar de Bolonia. R.M. iniciales de Rubino Mario, inspector entre 1942 y 1943. FOTO: JOSÉ LÓPEZ Italia 1943 KG0045
Cartucho con vaina de latón, bala semiblindada de caza. FOTO: JOSÉ LÓPEZ
norma
6,5 CARCANO		 Norma Projektilfabrik A.B. de Åmotfors . FOTO: JOSÉ LÓPEZ Suecia   KG0047
Cartucho de pruebas. Vaina y bala con envuelta de latón, X en el marcaje. FOTO: ALBERT
E.S
X
C-10		 Sezione del Pirotecnico del Regio Esercito di Capua. E.S= Iniciales inspector (No identificado pero habitual en Capua hacia 1910). FOTO: ALBERT Italia 1910 KG0050
Cartucho de fogueo, primer modelo con falsa bala de papel.
V.S
C-94		 Sezione del Pirotecnico del Regio Esercito di Capua. V.S= iniciales del inspector. FOTO: MARCO Italia 1894 KG0048
Cartucho de fogueo Mod. 91/910. Bala de madera hueca y teñida. La marca en cruz alrededor del pistón indican cartucho de fogueo. FOTO: DESPROGES
C.A
C-41

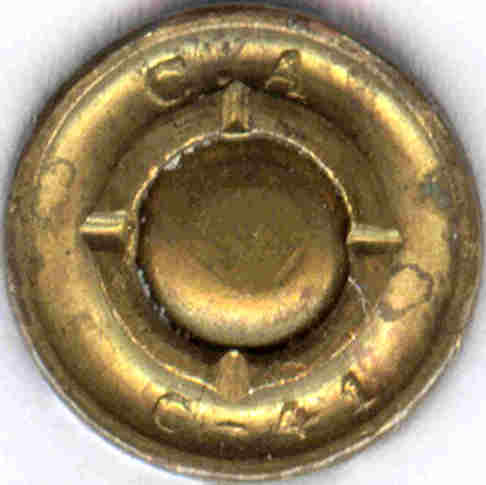

Sezione del Pirotecnico del Regio Esercito di Capua. C.A= Cavalli, Alfredo (inspector) Nótese la marca en cruz alrededor del pistón. FOTO: DESPROGES Italia 1941 KG0028
L.N
C-19
 Sezione del Pirotecnico del Regio Esercito di Capua. L.N.= Iniciales inspector (En teoría, hasta 1934 Leggiadore Nicola). FOTO: ITALIEN Italia 1919 KG0041
Cartucho de fogueo. Vaina de latón, opérculo de cartón. FOTO: PAULO FABIO
T.M.
B-39		 Pirotechnica de Bolonia. La marca del inspector (T.M.) está documentada aunque no se conoce su nombre. FOTO: XIMO Italia 1939 KG0051
He visto dos cajas completas de estas balas, en su embalaje original y sin desprecintar provenientes de la guerra civil española: bala con envuelta de cuproníquel y PUNTA HUECA.

En las imágenes puede apreciarse que la punta está truncada por un agujero que penetra profundamente. ¿Contravención de la convención de Ginebra?

Detalle de la punta de este cartucho junto a la de uno ordinario.

SMI
930
 Societa Metallurgica Italiana (Campo Tizzoro, Toscana) Italia 1930 KG0012
CARTUCCIA PER TIRO RIDOTTO M.39 PER ARMI M.91 Cartucho de tiro reducido -sólo se muestra la vaina- de latón, con un suplemento tubular de latón sustituyendo la bala original y que sujeta la pequeña bala de plomo antimonioso. Lleva una carga muy reducida de Balilstita que se mantiene sujeta en el fondo, al alcance de las llamas del pistón, con un opérculo de algodón. Laca violeta en el pistón. Al pie de página hay un esquema del cartucho. Vaina de la SMI (KG0025). FOTO: PAOLO T.
Cartucho completo y detalle de su ligera bala de 36 grains. FOTOS: FRANCESCO
Ejemplar con vaina de Bolonia. (KG0042). FOTO: ALBERT
C.A.
B-39		 Sezione del Pirotecnico del Regio Esercito di Capua. C.A.= Cavalli, Alfredo (inspector). FOTO: ALBERT Italia 1939 KG0042
SMI
966
 Societa Metallurgica Italiana (Campo Tizzoro, Toscana). FOTO: PAOLO T. Italia 1966 KG0025
Cartucho inerte de ejercicio. Falso pistón en cobre. Cartucho reciclado. FOTO: CARLO ZAMBON
B.P.
X
B-98
Pirotechnica de Bolonia. La marca del inspector (B.P.) está documentada aunque no se conoce su nombre.
X= Cartucho cargado con Solenita (Post 1896). FOTO: CARLO ZAMBON		 Italia 1898 KG0019
Cartucho inerte M.91. Se trata del primer modelo con la bala sin acanaladuras. Relleno con un taco de madera, que asoma en lugar del pistón. FOTO: XIMO
B.P.
B-95
Pirotechnica de Bolonia. La marca del inspector (B.P.) está documentada aunque no se conoce su nombre. FOTO: XIMO Italia 1895 KG0037
Cartucho inerte de ejercicio. Relleno con un taco de madera, que asoma en lugar del pistón. Cartucho reciclado. FOTO: FERNANDO
B.S
X
C-10
Sezione del Pirotecnico del Regio Esercito di Capua. B.S= Iniciales inspector (No identificado). Interior relleno con un taco de madera que asoma en lugar del pistón. Cartucho reciclado. FOTO: FERNANDO Italia 1910 KG0027



CARTUCCIA A PALLOTTOLA FRANGIBILE MOD. 37, TIPO MAGISTRI, PER ARMI M. 91. ETTORE nos envía estas imágenes de dos cartuchos frangibles. La ojiva de maillencourt tiene un agujero central a través del cual se vé el cilindro de aluminio (acero y envuelta de tombac desde la 2ª guerra mundial) que cierra el espacio delimitado por dos cilindros de plomo y relleno de arena prensada. Al principio se servian a granel, sólo más adelante se usaron cajas como la de la parte inferior.
8x42 mm Cartucho de proyección para mortero BRIXIA o BREDA de 45 milímetros. (XCR 08 042 BGC 040) Vaina de latón, cerrada por embutido y culote acanalado.
SMI
935
 Societa Metallurgica Italiana (Campo Tizzoro, Toscana) Italia 1935 KH0001
A la izquierda, caja original de 18 cartuchos (3 peines x 6 balas) fabricados por la Societa Metallurgica Italiana. Podía introducirse directamente en la cartuchera, de lona y cuero. Fotografía cedida por http://www.militaria.es/ .

Joaquín Peral, de la ASOCIACIÓN ESPAÑOLA DE COLECCIONISTAS DE CARTUCHOS, nos manda la fotografía de la izquierda. Otra caja de munición, en este caso sin peines. La imagen fue tomada durante la última reunión que organizaron en Zaragoza.

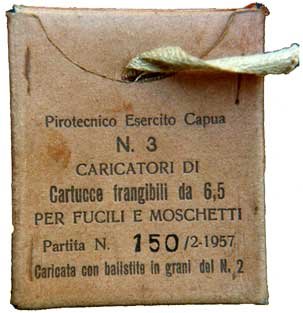

Caja de cartuchos frangibles, enviada por ETTORE.

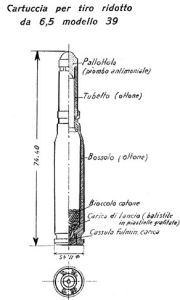

A la izquierda, esquema de la CARTUCCIA PER TIRO RIDOTTO M.39 PER ARMI M.91 Cartucho de tiro reducido de latón, con un suplemento tubular de latón sustituyendo la bala original y que sujeta la pequeña bala de plomo antimonioso. Lleva una carga muy reducida de Balilstita que se mantiene sujeta en el fondo, al alcance de las llamas del pistón, con un opérculo de algodón. Laca violeta en el pistón. (KG0025) FOTO: PAOLO T.
